プッシュコープ社 ロボットアーム先端取付工具用アクティブ・コンプライアンス・コントローラ

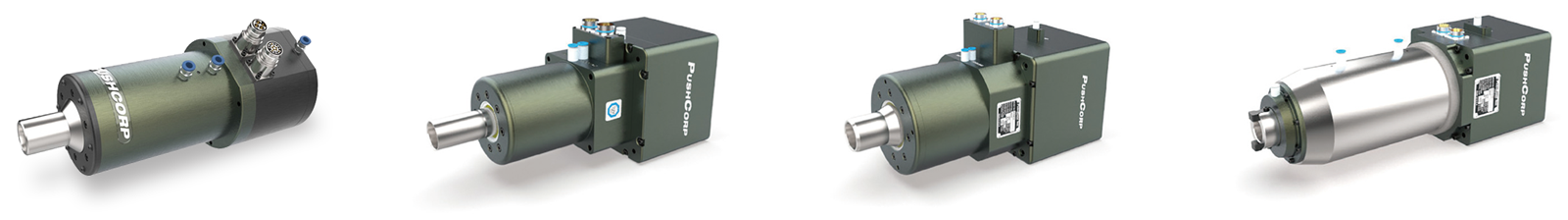

BTツールホルダー型 スピンドルユニット
標準のBT30、BT40、ISO20ツールホルダーを使用。
Active及びPassiveコンプライアンススライダーユニットに搭載できます。
仕 様
| 商品番号 | STC1202 | STC2002 | STC1503-BT30 | STC0605-BT30 | STC0612-BT40 | STC1015 | STC1515 |
|---|---|---|---|---|---|---|---|
| 定格出力 |
1.49 kW | 2.2 kW | 3.8 kW | 9 kW | 11.2 kW | 11.2 kW | |
| 定格トルク | 水冷時：1.8 N･m 空冷時：1.0 N･m |
3.5 N･m | 7.6 N･m | 14.5 N･m | 20 N･m | 10 N･m | |
| 回転速度範囲 | 0 - 12,000 rpm | 0 - 20,000 rpm | 60 - 15,000 rpm | 60 - 6,000 rpm | 60 - 6,000 rpm |
0 - 10,000 rpm | 0 - 15,000 rpm |
| 速度精度 | ±5 % | ±2 % | ±5 % | ||||
| 本体重量 | 4.7 kg | 12.7 kg | 13.6 kg | 37.2 kg | 33.6 kg | 29.5 kg | |
| 冷却方法 | 水冷 or 空冷 | 水冷 | |||||
| 対応ツールホルダー | ISO20 | BT30 | BT40 | BT30 | |||
| プルスタッド | - | Parlec社製 3003TRK または同等品（P30T-1規格） |
Parlec社製 4020TRK または同等品 |
Parlec社製 3003TRK または同等品（P30T-1規格） |
|||
| クランプ動力 | ドライエアー、濾過度 5μm、無給油、0.62 - 0.69 Mpa | ||||||
※その他、オプション・アクセサリーがあります。お気軽にお問い合わせください。
