ハームレ社５軸マシニングセンタ

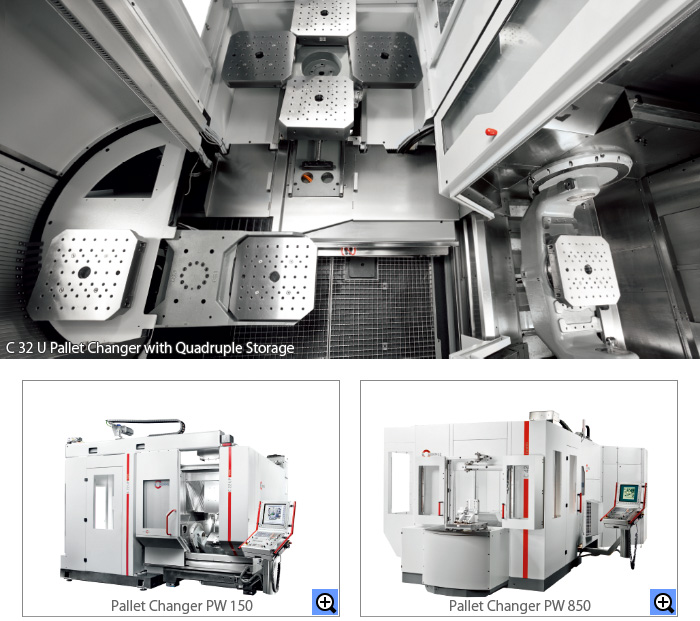

パレットチェンジャ

パレットチェンジャー

対応機種	C12	C22	C32	C42	C52	C62
チェンジャ型式	PW100	PW150	PW250	PW850	PW2000	PW3000
パレット寸法（mm）	320 × 320	320 × 320 400 × 320	320 × 320 400 × 400	400 × 400 500 × 500 630 × 630	800 × 800 1000 × 800	1000 × 1000 1250 × 1000
最大テーブル傾斜角	±115°	±135°	±130°	±130°	＋100°/-130°	±130°
パレット数	3	4(6)*1	３	３	２	-
パレット数（ストレージ付）	6/11/18	10(11)*1	７	5/6	-	5/9
最大積載量（パレット含む）	2 × 100 kg	250(300) kg*1	250 kg	850 / 600 kg	2,000 kg	3,000 kg

※１…（）内はパレット運搬アームがダブルグリッパーの場合

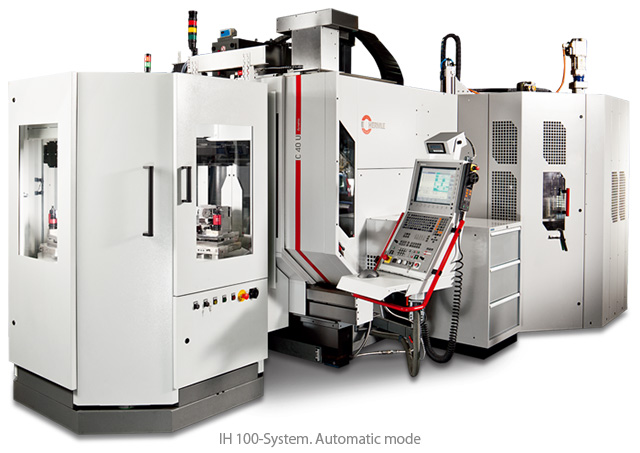

ＩＨシステム

IHシステム

IHシステム	IH30	IH60	IH100
最大運搬可能重量	30 kg	60 kg	100 kg
パレット寸法	194 × 98 mm	320 × 320 mm	400 × 400 mm
ワーク最大寸法　D × W × H （バレット含む）	240 × 190 × 220 mm	320 × 320 × 270 mm 320 × 320 × 380 mm	320 × 320 × 400 mm 400 × 400 × 400 mm
収容可能バレット数	50	24（H=270） 16（H=380）	8（D,W = 320） 6（D,W = 400）
機械寸法	1740 × 1700 × 2400 mm	1975 × 2060 × 2400 mm	1700 × 1700 × 1800 mm
機械重量	約1,100 kg	約1,500 kg	約900 kg

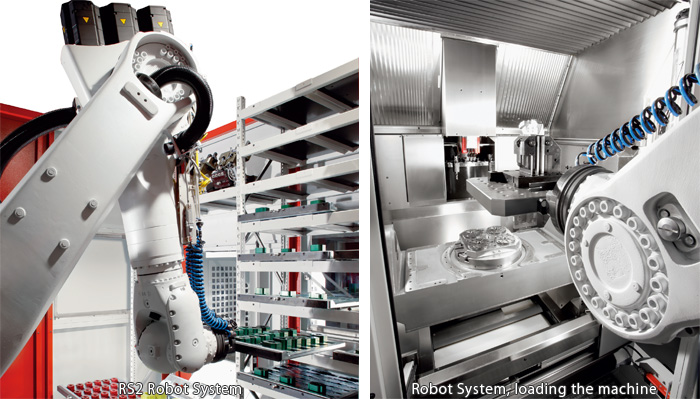

ロボットシステム

ロボットシステム

ロボットシステム	RS05 for C12/C22/C32	RS1 for C22/C32/C42	RS2 for C22/C32/C42	RS33 for C32/C42	RS4 for C52
最大運搬可能重量	5 kg	60 kg	270 kg	500 kg	1,000 kg
Gripper System	Individual , double , multiple or special gripper	Passive/active gripper system	Active gripper system	Active gripper system	Active gripper system
ワーク最大寸法 D × W × H（パレット含む）	-	400 × 400 × 380 mm	500 × 500 × 400 mm	630 × 630 × 400 mm	1000 × 800 × 800 mm

※上記以外の仕様についてはご相談に応じます。
