WAAM3D ワイヤ・アーク積層造形システム

MiniWAAM

MiniWAAM® は、試作から最終用途部品の製造まで対応可能なコンパクト金属積層システムです。
プロセス開発、金属組織評価、機械試験片の作成、新しいワイヤ材料のテスト、センサーの性能確認など、研究開発用途でも理想的なプラットフォームです。
最先端WAAM®ハードウェアの性能をそのままに、より多くのユーザーに手が届く価格帯で提供いたします。

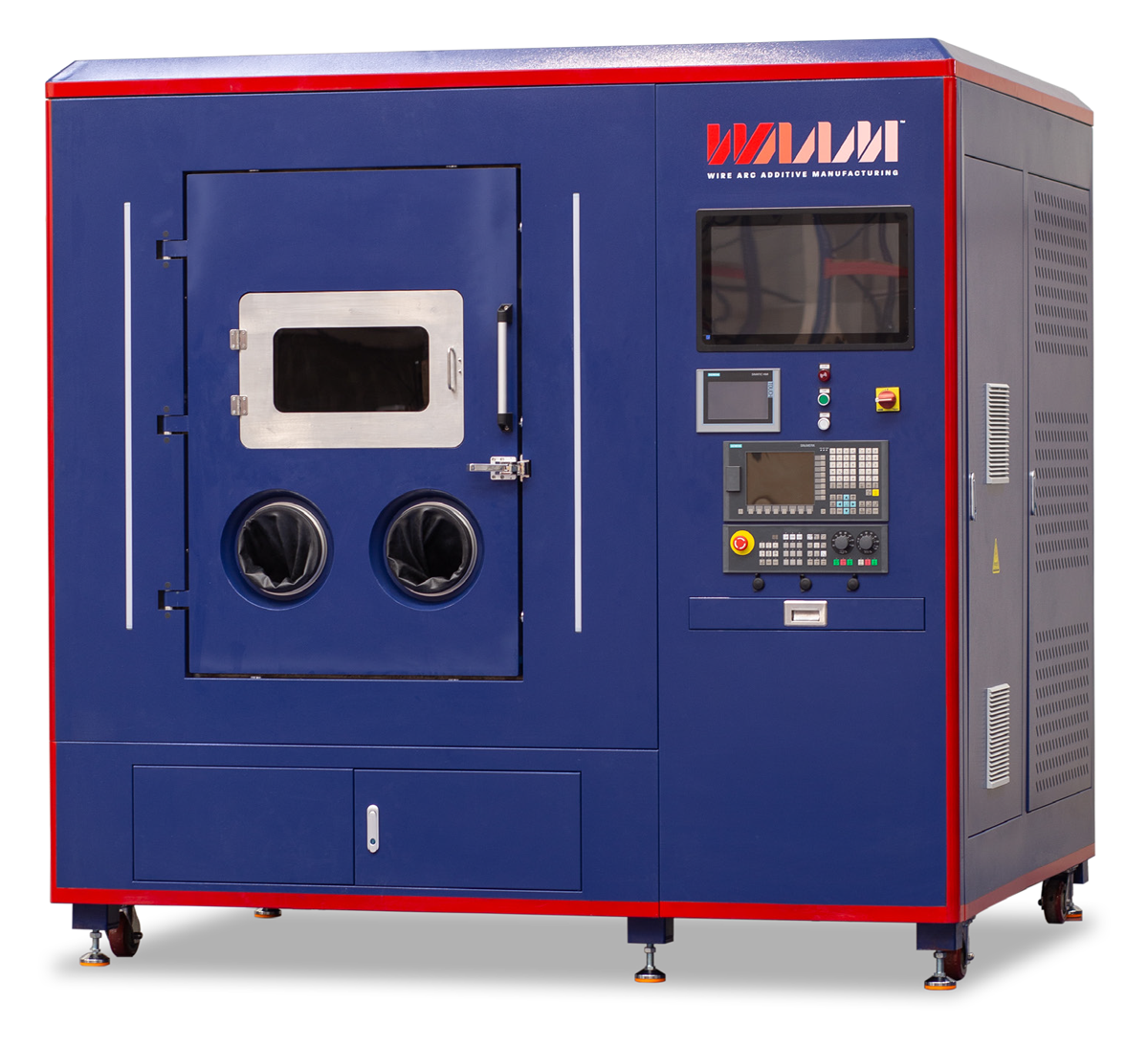

WAAM3D社MiniWAAM
  • 実用レベルの造形をスムーズに実施可能
    実績あるデュアルワイヤPTA（Plasma Transferred Arc：プラズマ移行アーク）プロセス、シーメンス社製コントローラ、専用ソフトウェアを標準搭載。
    導入初日から高精度・高品質な金属積層造形に集中でき、立ち上げ工数を大幅に削減します。
  • マルチマテリアル造形に対応
    機能傾斜材（FGM）や複合組成材の造形を可能とする「マルチマテリアル機能」を標準搭載。
    単一材料にとどまらず、新たな合金開発や材料特性の最適化研究にも対応します。
  • 高度なプロセス監視と制御
    RoboWAAM® と同等の プロセス監視・制御機能 を搭載。
    造形中のプロセス状態をリアルタイムで取得し、温度・ビード形状・アーク安定性などの項目を継続的に評価できます。
    造形品質や研究開発データの信頼性を高め、再現性の高い安定した金属積層プロセスをサポートします。

特長

● 溶接ヒューム排出を抑え、チャンバー内環境を安定化する排気・ろ過システム搭載
● チャンバー全体のアルゴン雰囲気制御で高品質造形を実現
● チャンバー内ガス循環とアクティブ冷却で、連続造形を実現
● 包括的なプロセス監視およびデータロギング機能を標準搭載
● 最先端デュアルワイヤ積層技術で高速造形・マルチマテリアル造形に対応
● リアルタイムプロセス制御で造形不良やトラブルを未然に防止
● 直感的で使いやすい操作インターフェースにより、初心者から熟練者まで幅広く対応
● WAAM専門チームによる高度な技術サポートを提供

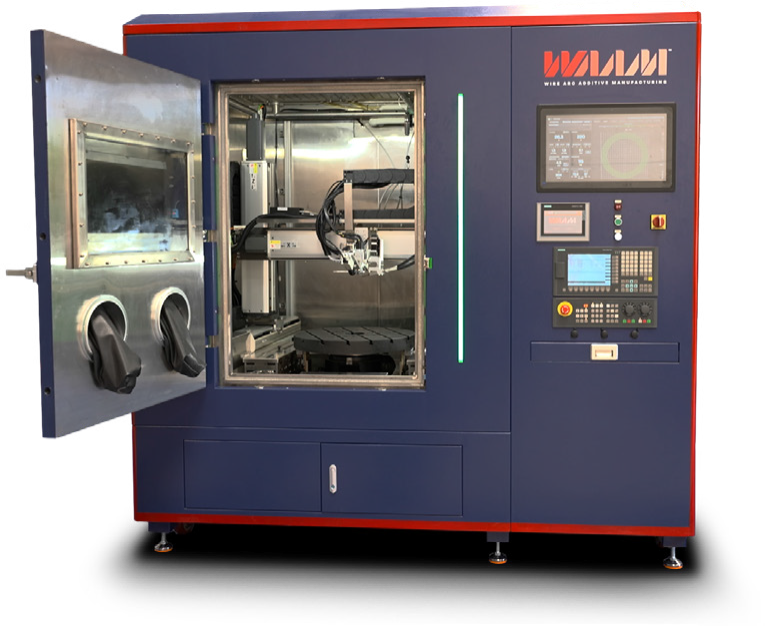

WAAM3D社MiniWAAM WAAM3D社MiniWAAM

仕様

本体サイズ L2400 × W2100 × H2300 mm
造形可能サイズ（Print Envelope） L600 × W600 × H500 mm
制御システム Siemens PLC
チャンバー内寸法 固定式エンクロージャ、排煙管理およびフィルター装備
L1600 × W1500 × H1600 mm
WAAM方式 PTA（Plasma Transferred Arc）
*オプション：デュアルワイヤPTA（PMAX）
軸制御 Siemens ３軸カルテシアン（オーバーヘッド）+１回転軸
対応材料 チタン合金、ステンレス鋼、ニッケル合金、その他
*マルチマテリアル対応
回転テーブル 最大搭載荷重：60 kg、直径：500 mm
センサー プロセスカメラ、溶接センサー
*オプション：パイロメータ、IRカメラ、Shapetech
操作・制御 ワイヤ手動位置制御
*オプション：画像AIによる自動ワイヤ制御
*オプション：インターレイヤ温度制御による自動アーク開始
*オプション：自動層高さ補正

その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
