タグ(TAG)社 開先加工機
PREPシリーズ/分割フレーム式切断開先加工機

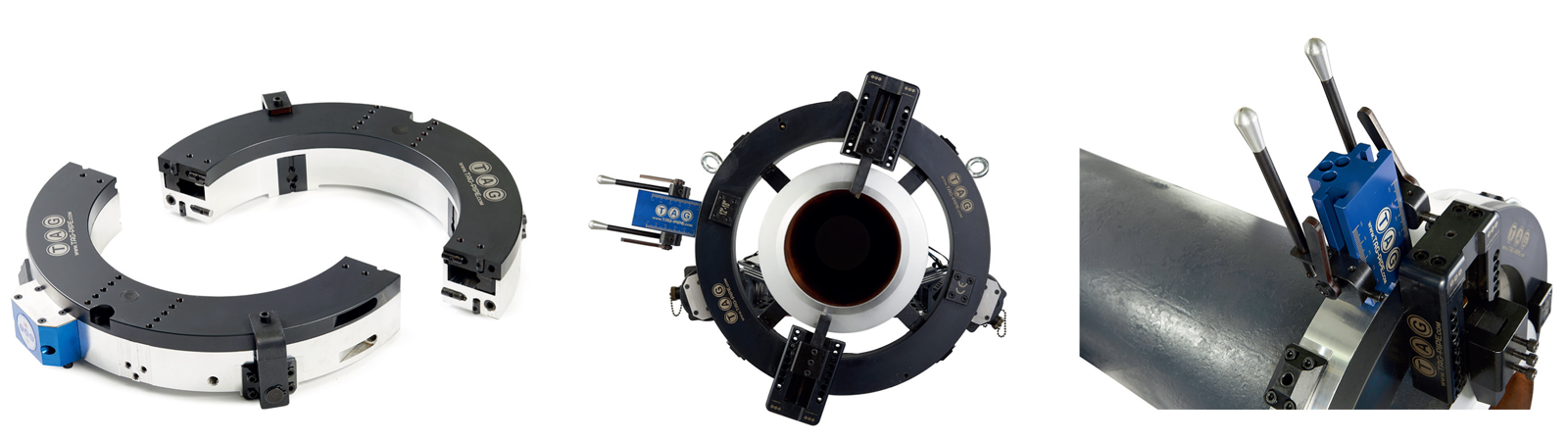

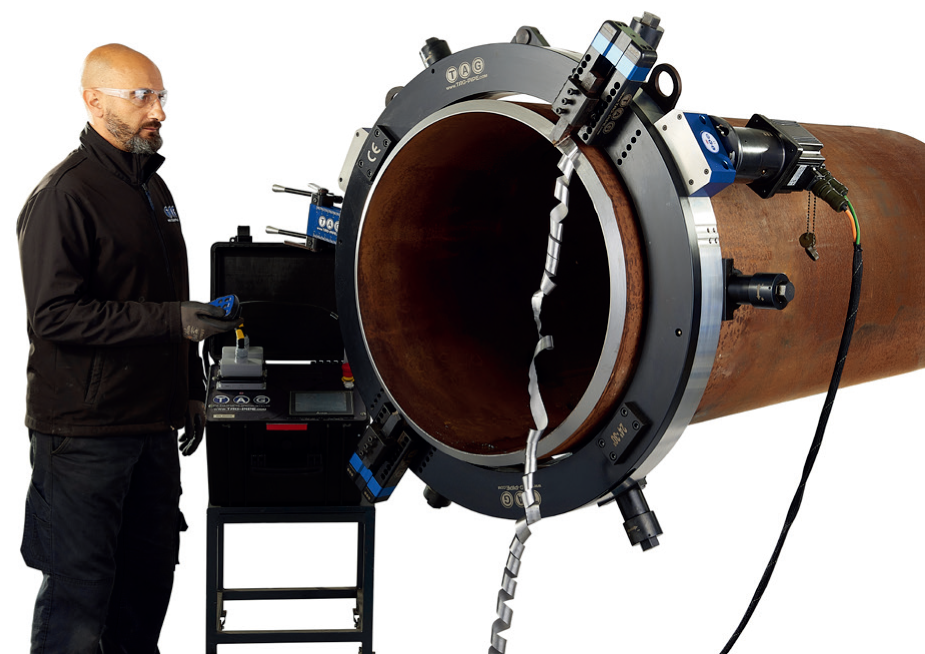

分割フレームを持ち、既設配管をクランプして加工するこの加工機はパイプ径ごとのフレームが設定され、ほぼすべての配管の切断・開先・内径加工を行うことが出来ます。

- 1インチ(25.4mm)〜120インチまでの外形をカバー
- 空気圧・油圧・サーボモーターの動力を選択
- 軽量なアルミボディと鋼製リングギアを組み合わせた高剛性設計

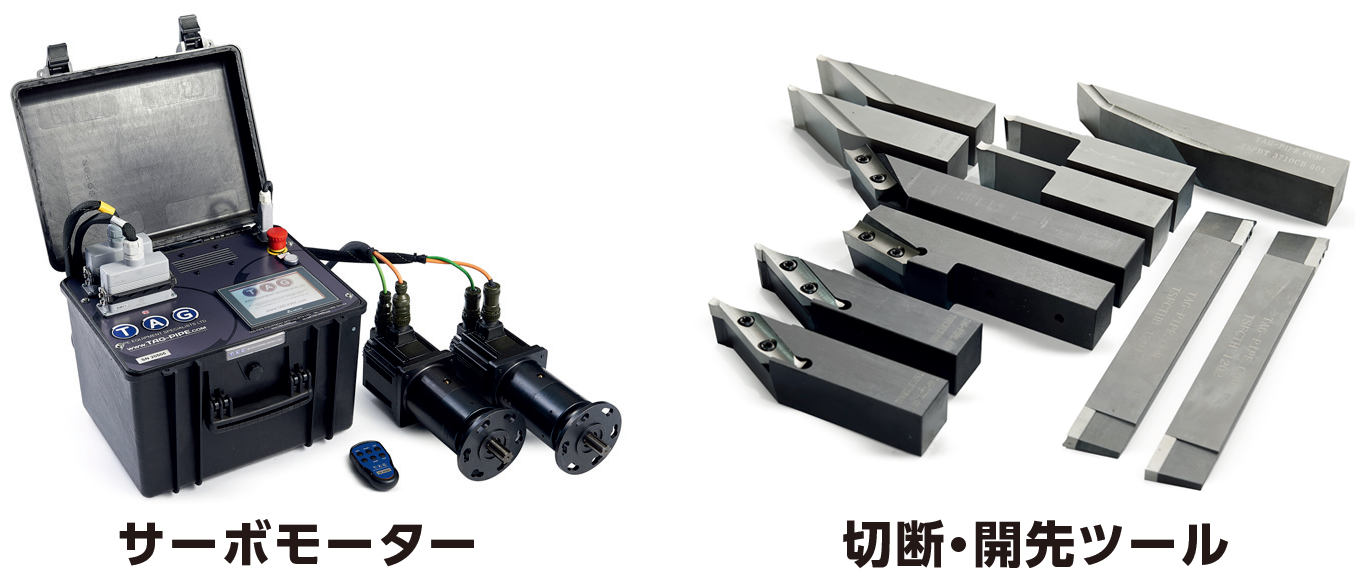

- 1.5kWのサーボモーターは負荷がかかっても速度を補正します。
- 切断・開先(V開先、2段開先、U字開先)あらゆるツールを提供可能です。


仕様(1 〜 48インチ)
製品番号 | 対応外径 | |
---|---|---|
TSFC6 | 33.7 〜 184mm | 1 〜 6インチ |
TSFC8 | 60.3 〜 235mm | 2 〜 8インチ |
TSFC12 | 168.3 〜 350mm | 6 〜 12インチ |
TSFC16 | 273 〜 425mm | 10 〜 16インチ |
TSFC18 | 323.8 〜 477mm | 12 〜 18インチ |
TSFC20 | 355.6 〜 528mm | 14 〜 20インチ |
TSFC24 | 457.2 〜 640mm | 18 〜 24インチ |
TSFC30 | 609.6 〜 800mm | 24 〜 30インチ |
TSFC36 | 762 〜 956mm | 30 〜 36インチ |
TSFC42 | 914.4 〜 1,108mm | 36 〜 42インチ |
TSFC48 | 1,066.8 〜 1,280mm | 42 〜 48インチ |
仕様(48 〜 120インチ)
製品番号 | 対応外径 | クランプ脚数 | |
---|---|---|---|
TSFC60 | 1,220 〜 1,524mm | 48 〜 60インチ | 8 |
TSFC75 | 1,524 〜 1,910mm | 60 〜 75インチ | 8 |
TSFC90 | 1,910 〜 2,290mm | 75 〜 90インチ | 12 |
TSFC105 | 2,290 〜 2,680mm | 90 〜 105インチ | 12 |
TSFC120 | 2,680 〜 3,050mm | 105 〜 120インチ | 12 |
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
