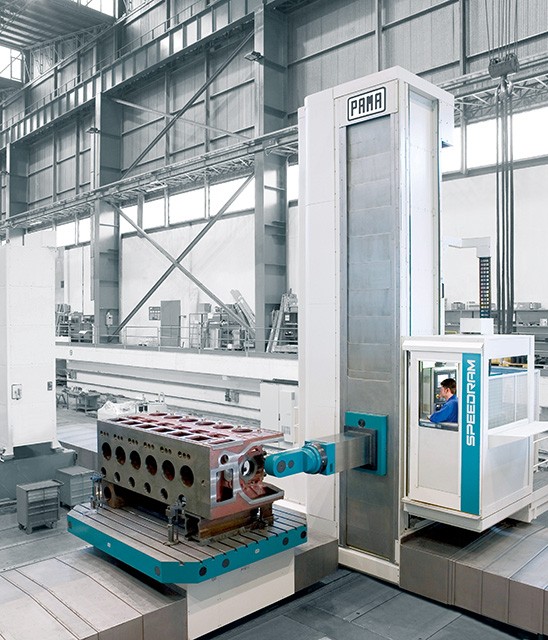

▲ スピードラム

スピードラム・大型横中ぐり盤

▲ スピードラム

スピードラム・大型横中ぐり盤

▲ スピードラム

パーマ社スピードラム・大型横中ぐり盤
  • 超大型部品加工に最適な装置設計
    超大型部品の製造に最適です。高性能スピンドルを採用、重切削と高速送りの両者を兼ね揃えた装置設計と独自の精度補正技術によりたわみを克服、高精度加工を実現しました。
  • 油静圧技術
    各軸の摺動面に油静圧を適用。金属接触が一切なく摩擦を抑えることで、高剛性と高速送りを実現しました(最大30m/min)。この技術によりスティックスリップ現象を抑え、高い位置精度を確保します。
  • 高性能スピンドル
    重切削に最適な高出力スピンドルモータに加え、2〜3段のギアを備えたトランスミッションを搭載し、広範囲なトルクと回転速度に対応。独自設計により高トルク時の主軸のねじれを防ぎ、ギアボックスからの発熱によるラムへの熱影響を最小限に抑えます。
  • 自動温度補正システム《特許取得》
    主軸およびラム内部には熱影響を受けない特殊素材のレファレンスが設置されており、主軸およびラムに発生する熱影響による伸縮量をリアルタイムに測定します。この測定情報をもとにギアボックスを循環する潤滑油の油温を随時補正を行うことで熱影響による変形を抑え、高精度加工を実現しています。
  • 油圧式装置補正システム
    大型横中ぐり盤の弱点であるZ軸およびW軸の突き出し量が大きくなった場合の装置の前傾を補正するシステムです。独自の装置設計でヘッド前面の角度、ヘッドストックの角度、ラムのたわみを補正することで超大型加工機でありながら高い加工精度を実現しました。

仕 様

製品番号 1000・2000・3000・4000・5000
ワークエリア X軸(Column) 4000 〜 6000 mm
Y軸(Headstock) 2000 〜 8000 mm
Z軸(Ram) 1000 〜 1900 mm
W軸(Boring Spindle) 700 × 1600 mm
Z軸 + W軸 1700 × 3500 mm
ヘッドストック ラム寸法 360 × 400 mm 〜 560 × 600 mm
主軸径 130 〜 262 mm
最大主軸回転数 4000 〜 1600 rpm
主軸ギアレンジ 2 〜 3
最大主軸出力(S1〜100%) 52 〜 145 kW
最大主軸トルク(S1〜100%) 2396 〜 25685 Nm
送り速度 X軸,Y軸,Z軸,W軸(feed/rapid) 30000 〜 12000 mm/min

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
