ＰＬＡＹシリーズ 空圧式グリッパー
- 複数のマグネットをリニア上に配列した構造で、薄板から厚板・重量物まで幅広くハンドリング可能な機種です。
- ポールシュー（磁極片）の装着が可能で、鋼板、ビレット、パイプなど、さまざまなワーク形状に対応できます。

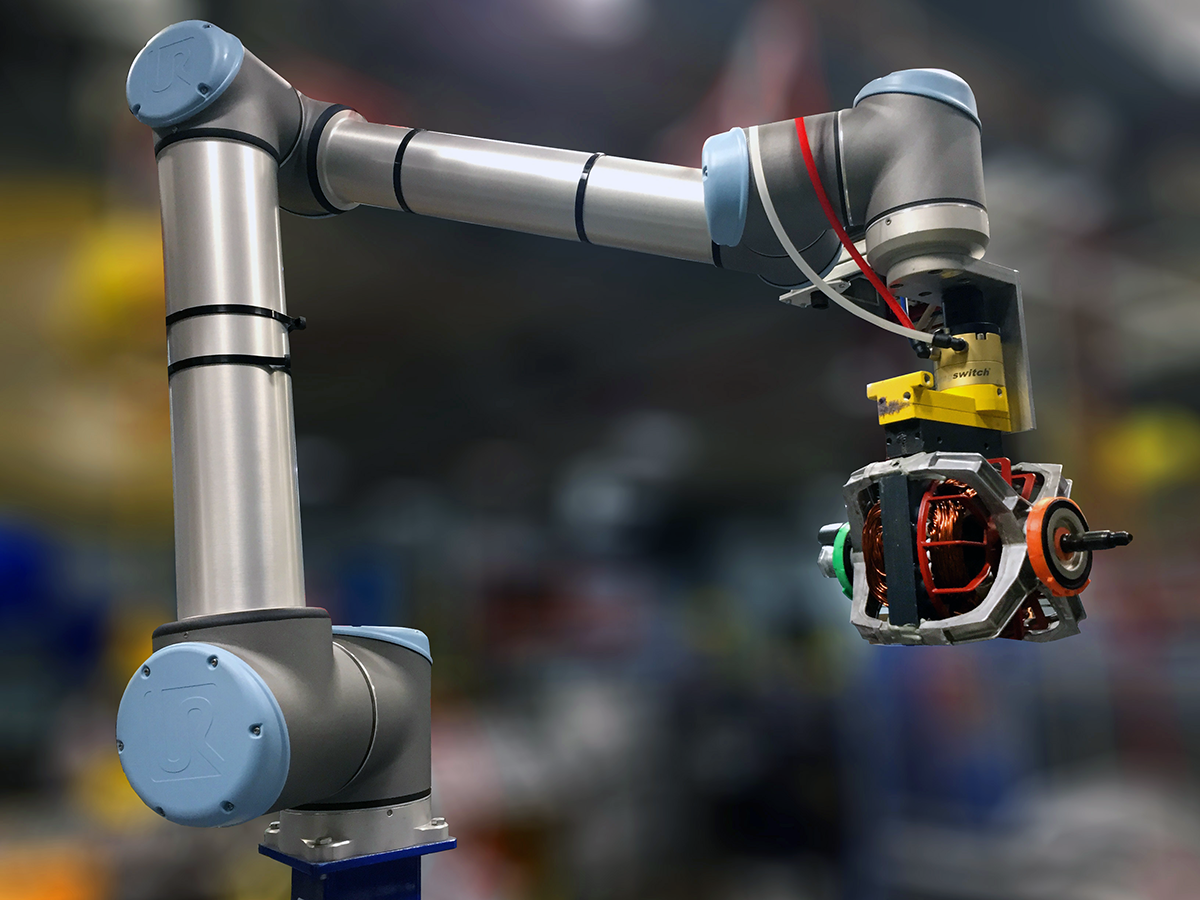

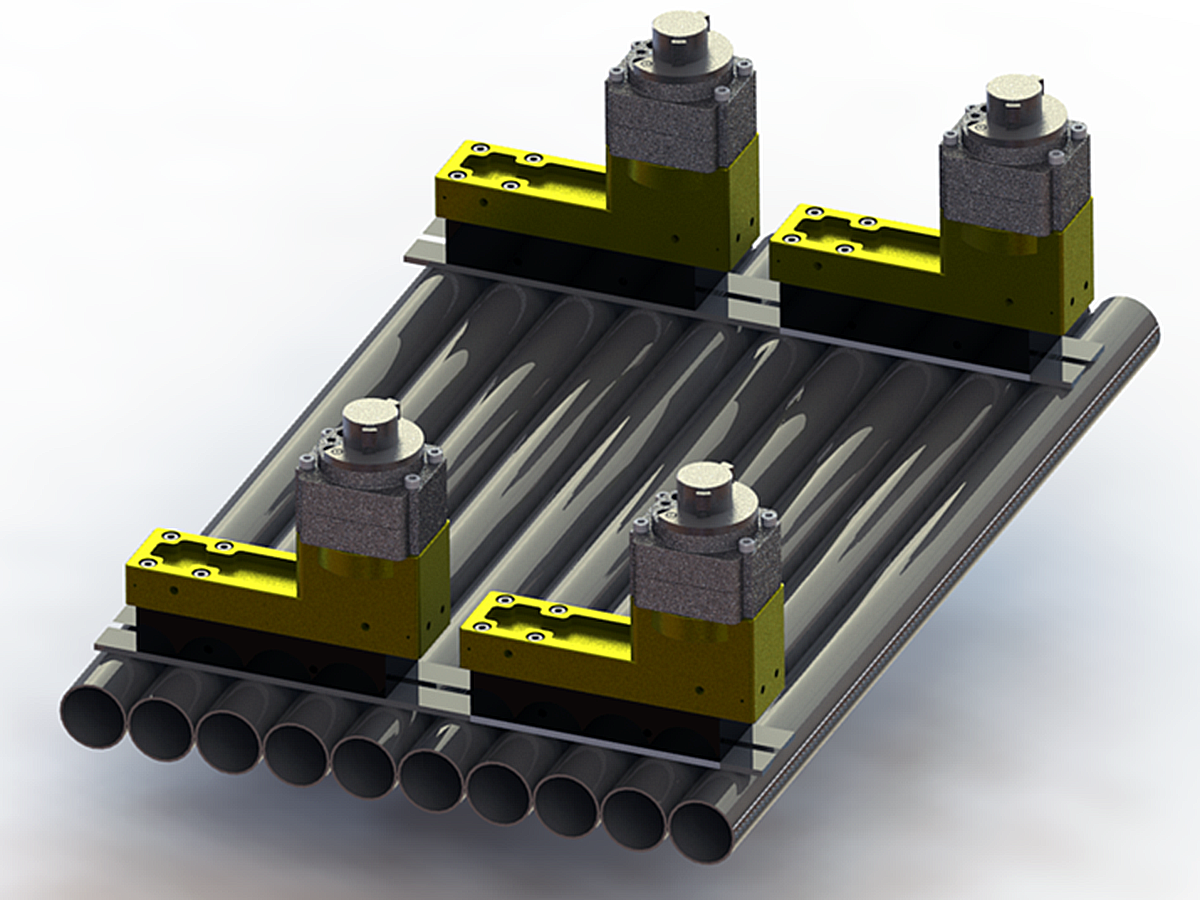

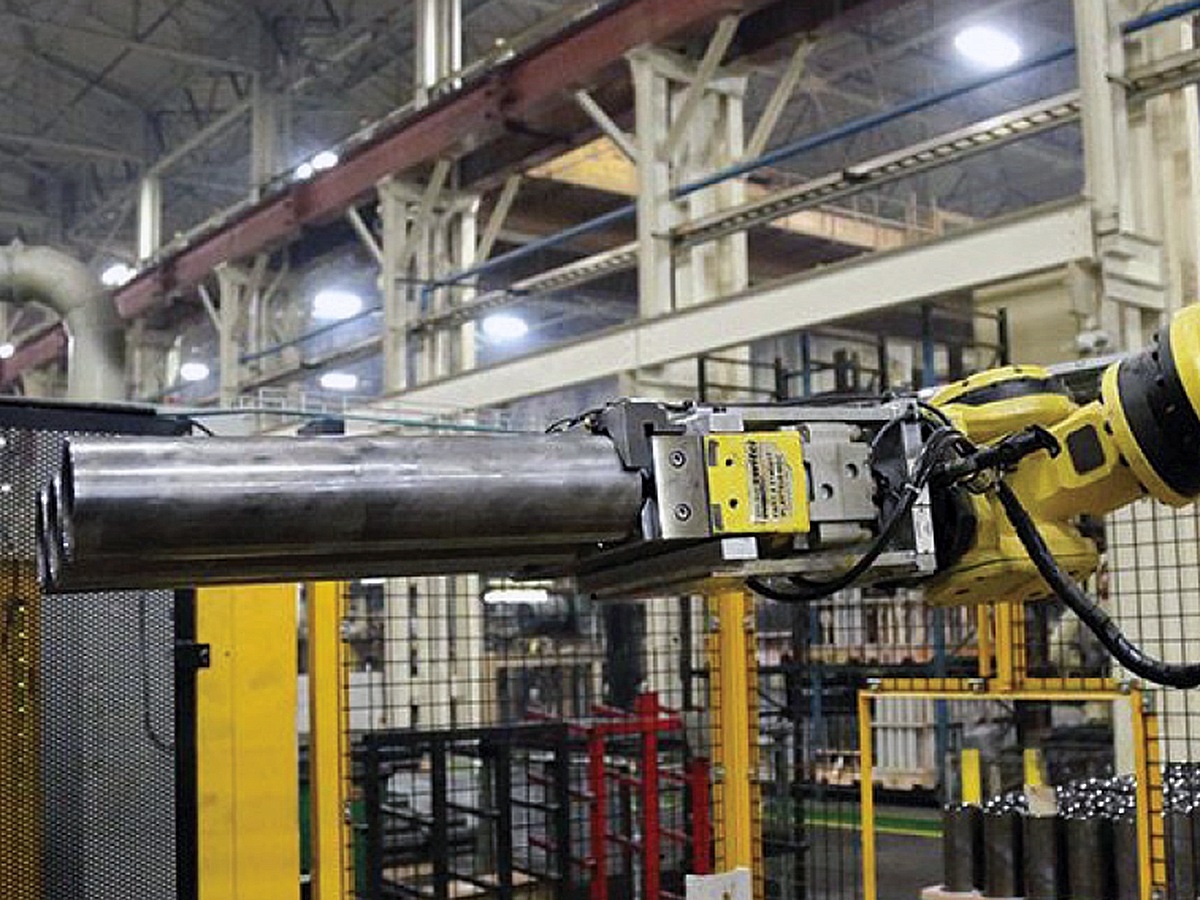

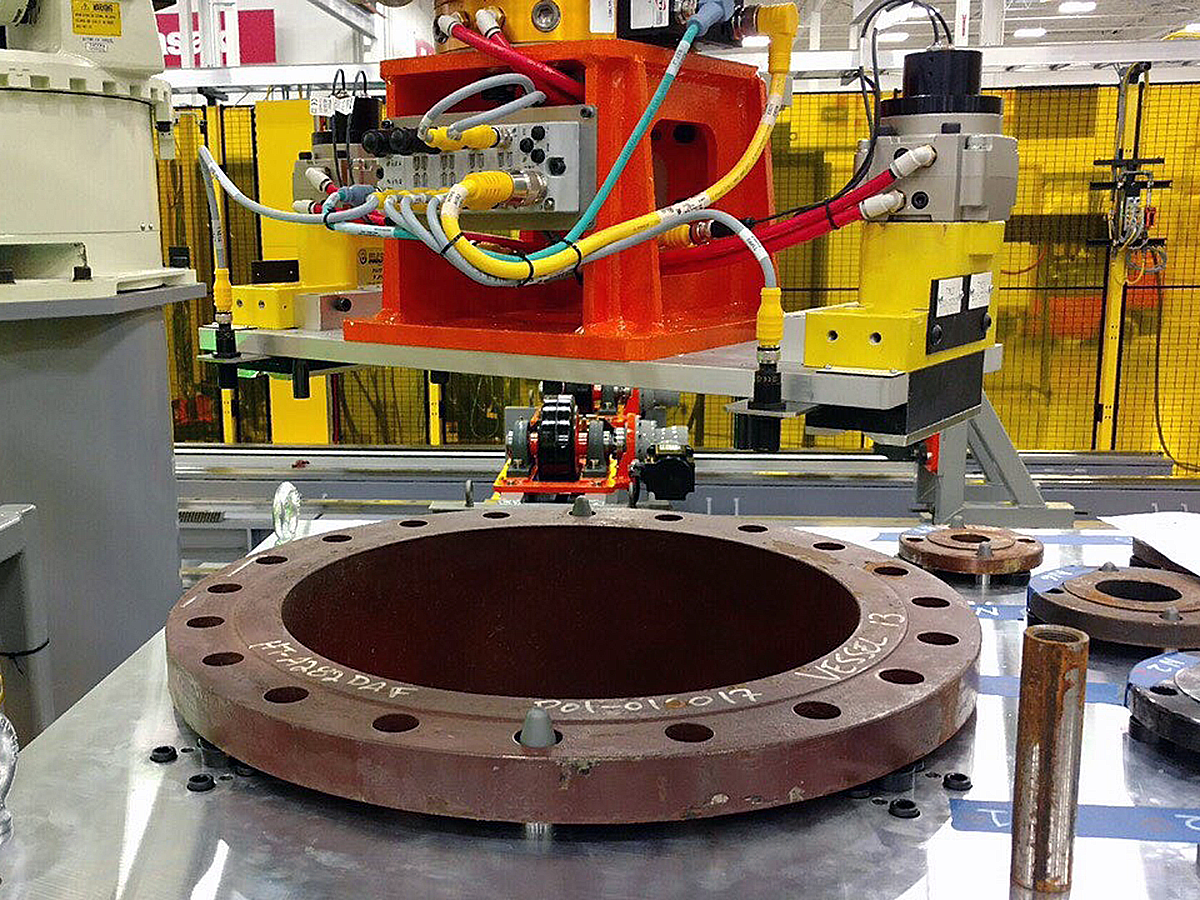

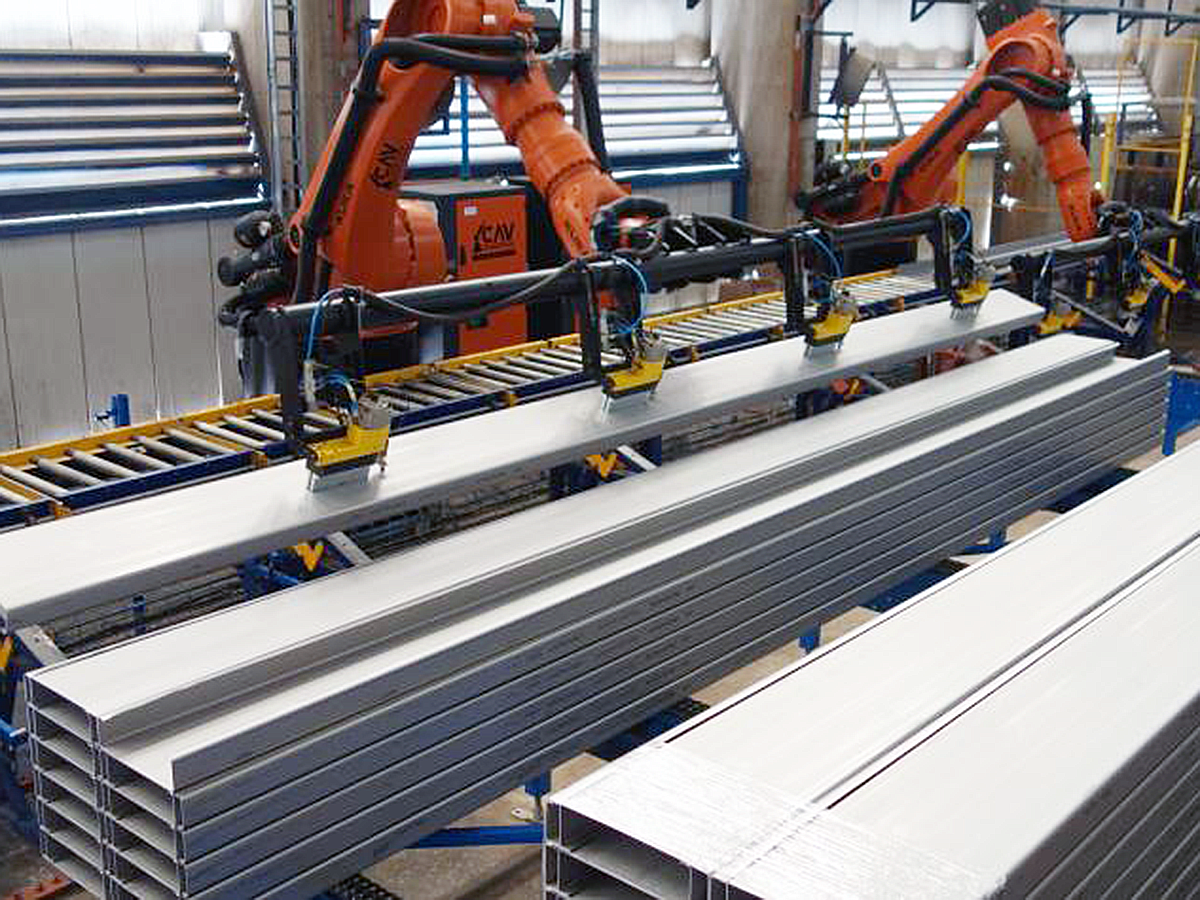

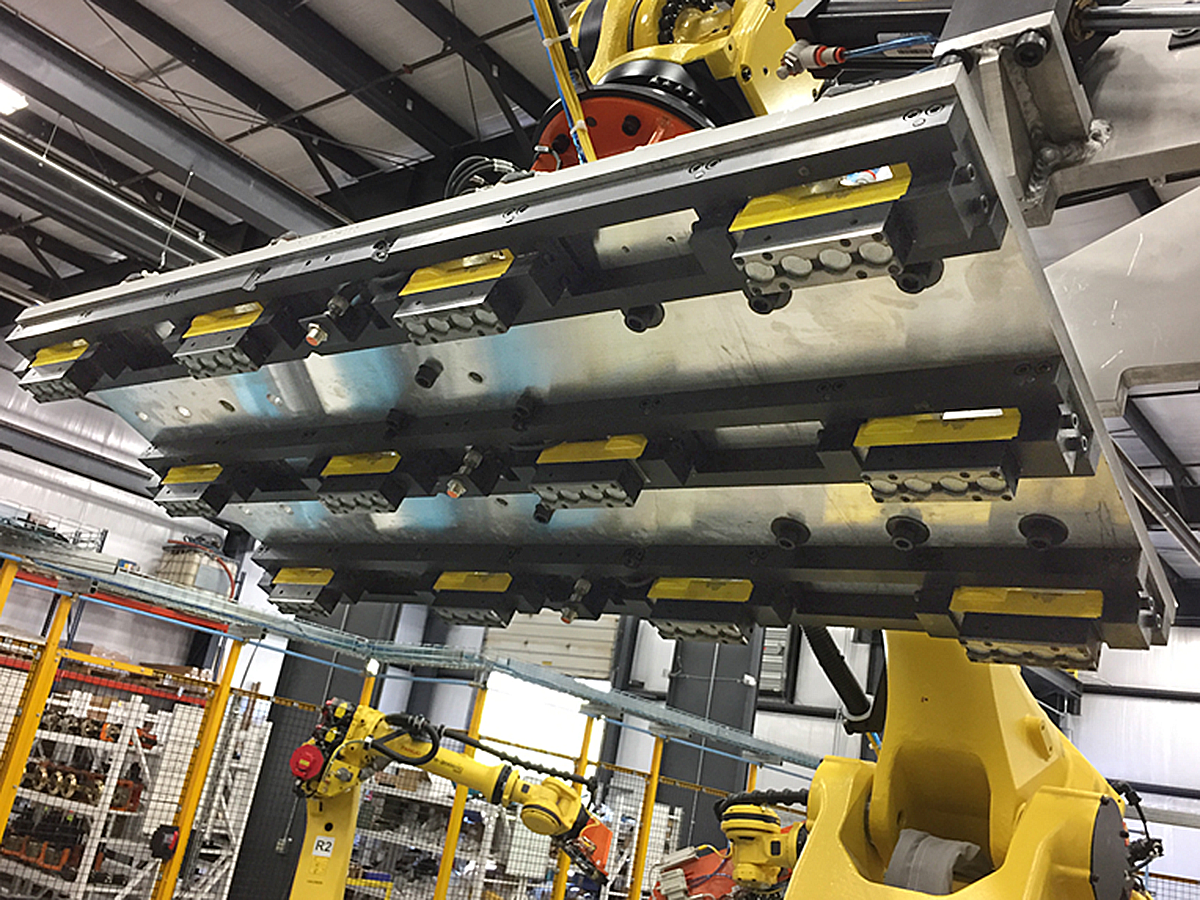

使用例
仕 様
| 商品番号 | 商品名 | 最大保持力 | 磁場飽和板厚 | 重量 | 寸法（全幅×奥行×全高） |
|---|---|---|---|---|---|

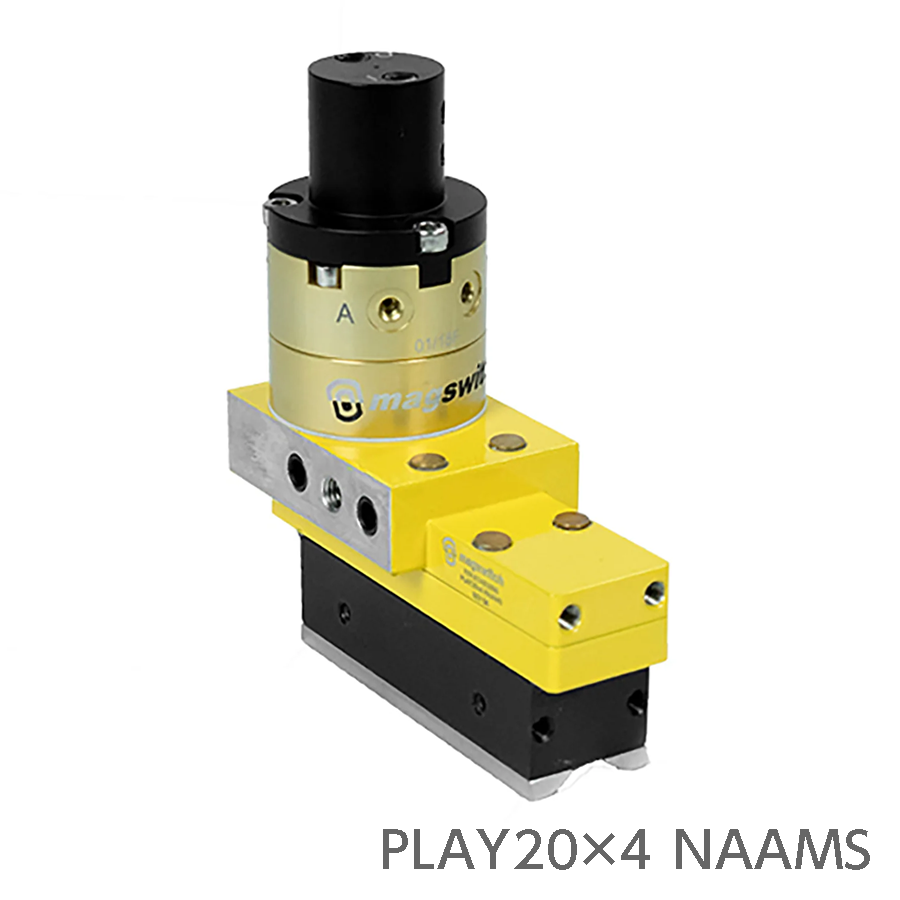

| 81401096 | PLAY20×4 NAAMS | 128kgf | 4.0mm | 1.19kg | 50×117.5×139.8mm |

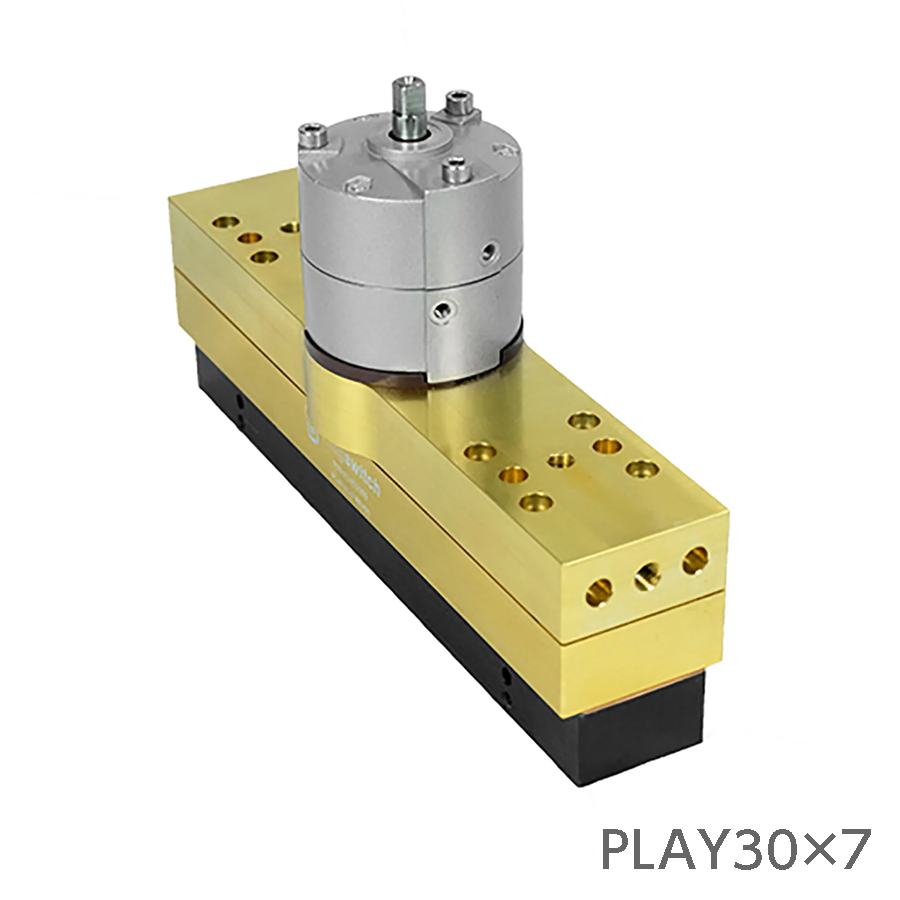

| 81401193 | PLAY30×7 | 355kgf | 4.76mm | 4.8kg | 66×258.2×179.8mm |

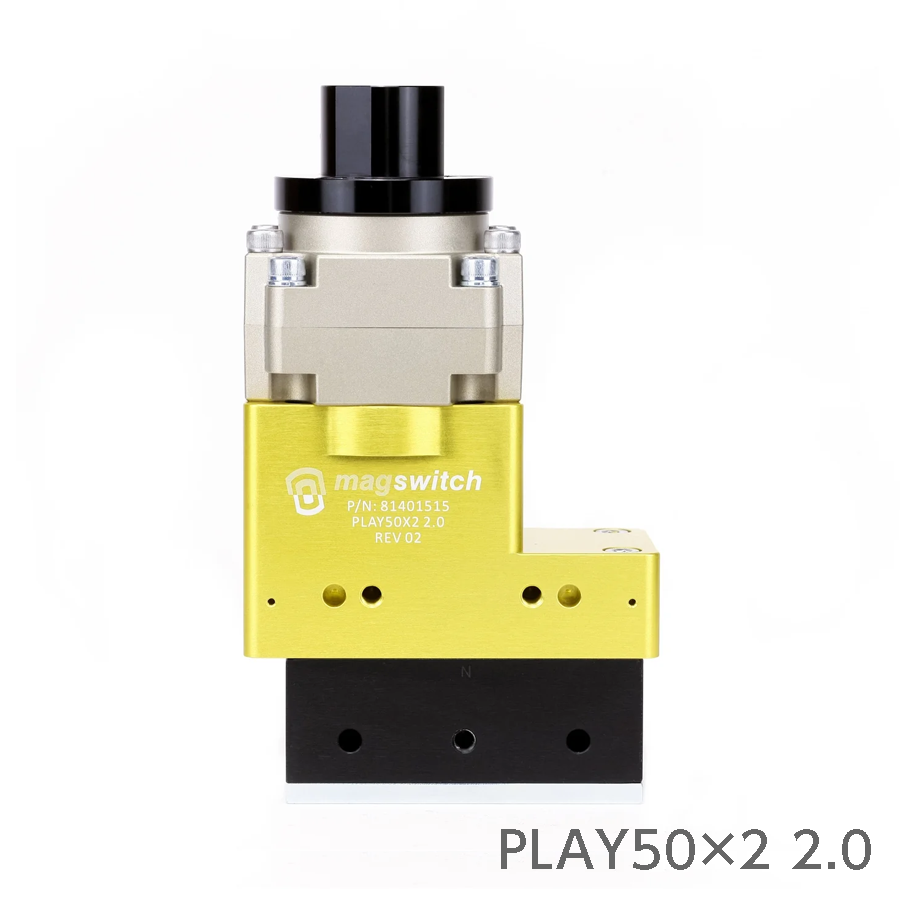

| 81401515 | PLAY50×2 2.0 | 461kgf | 12.7mm | 6.5kg | 82×146×249mm |

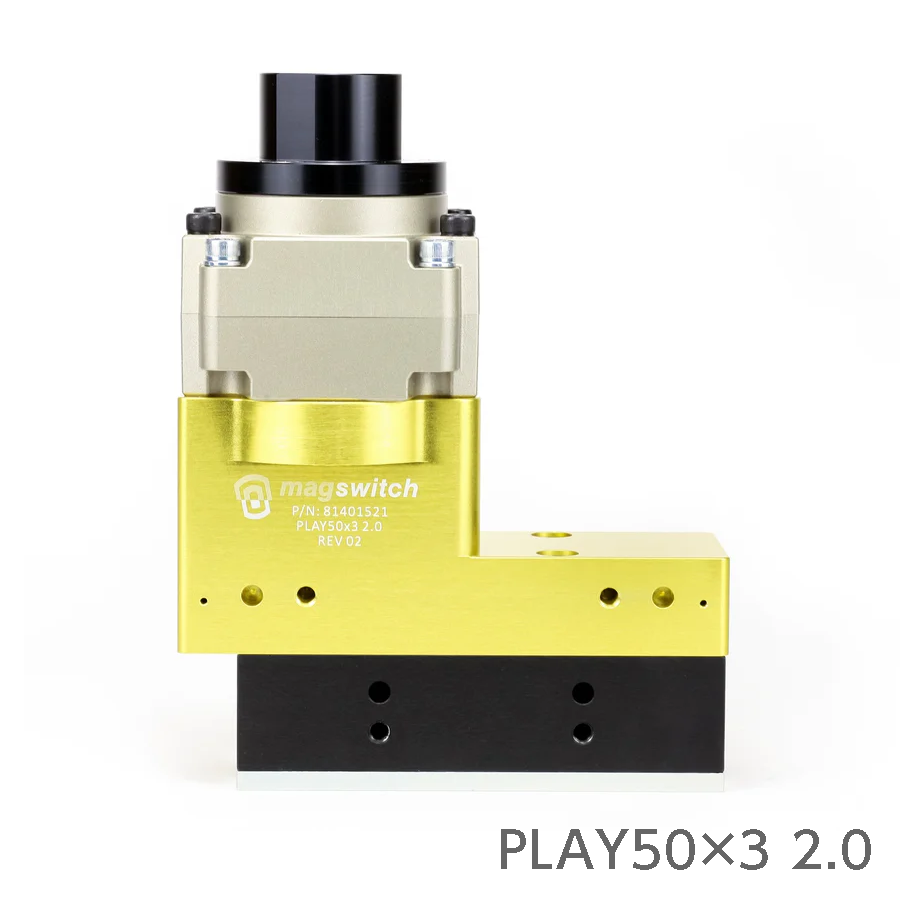

| 81401521 | PLAY50×3 2.0 | 672kgf | 12.7mm | 9kg | 98.3×205.9×265.3mm |

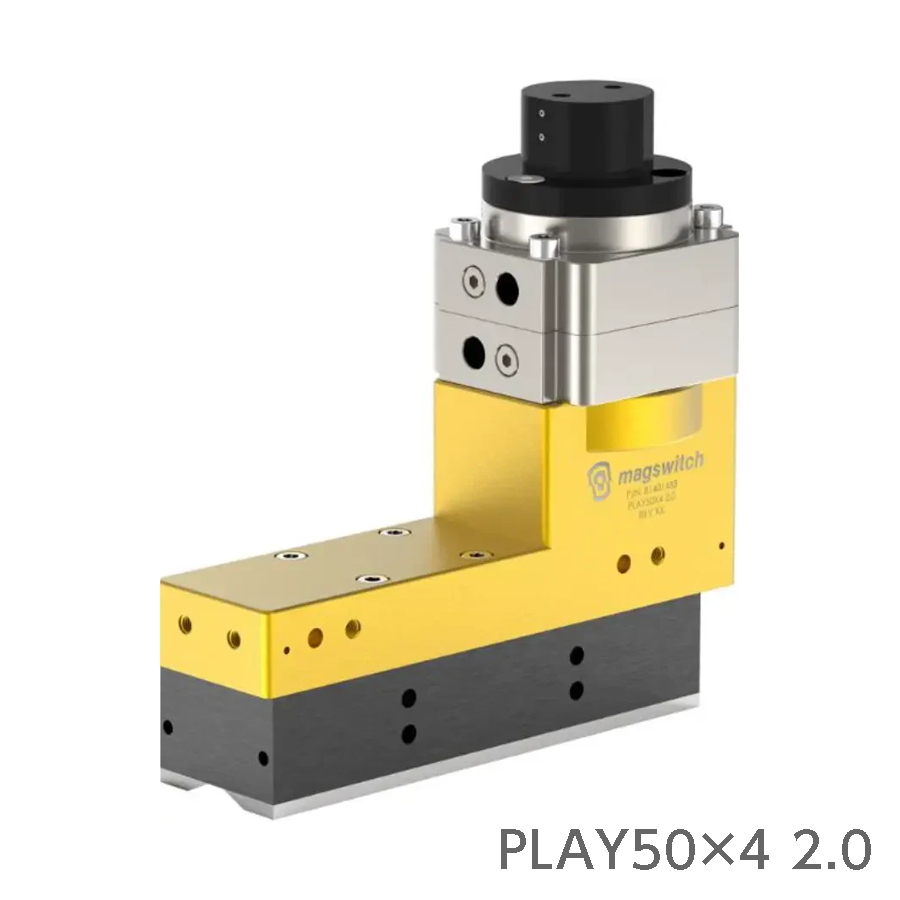

| 81401488 | PLAY50×4 2.0 | 975kgf | 12.7mm | 11.3kg | 95×263.9×263.9mm |

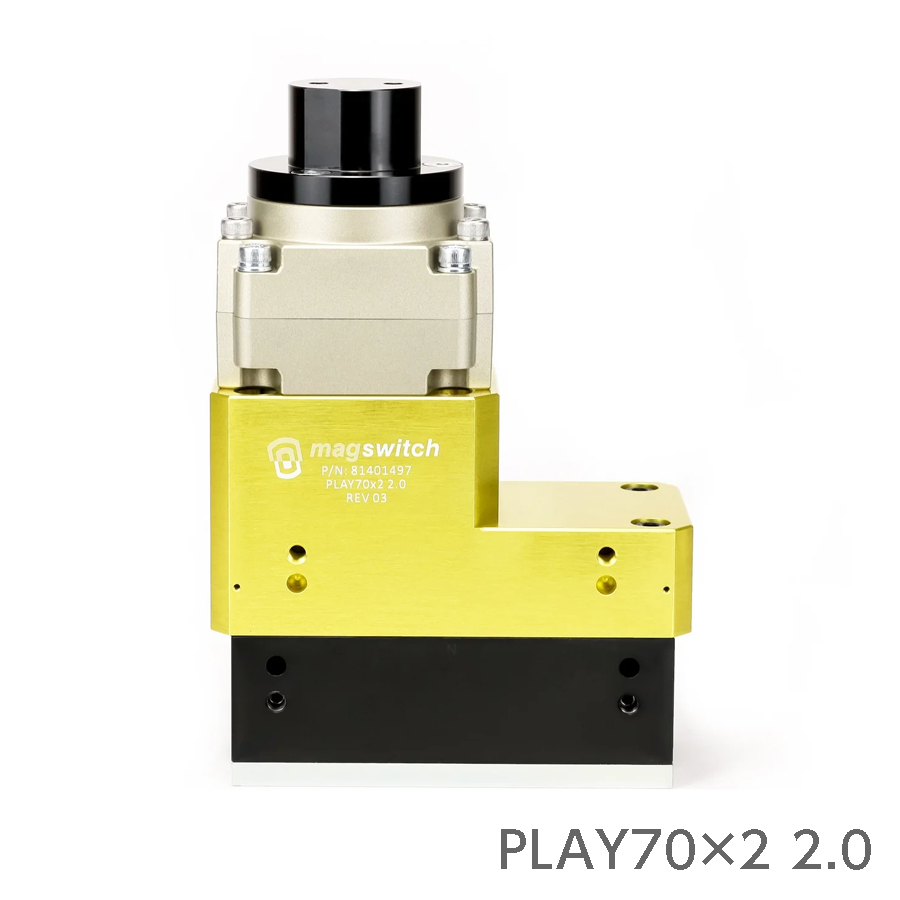

| 81401497 | PLAY70×2 2.0 | 836kgf | 12.7mm | 13kg | 96×193.5×279.3mm |
| 81401545 | PLAY70×3 2.0 | 1323kgf | 12.7mm | 20.5kg | 125×285.6×314mm |

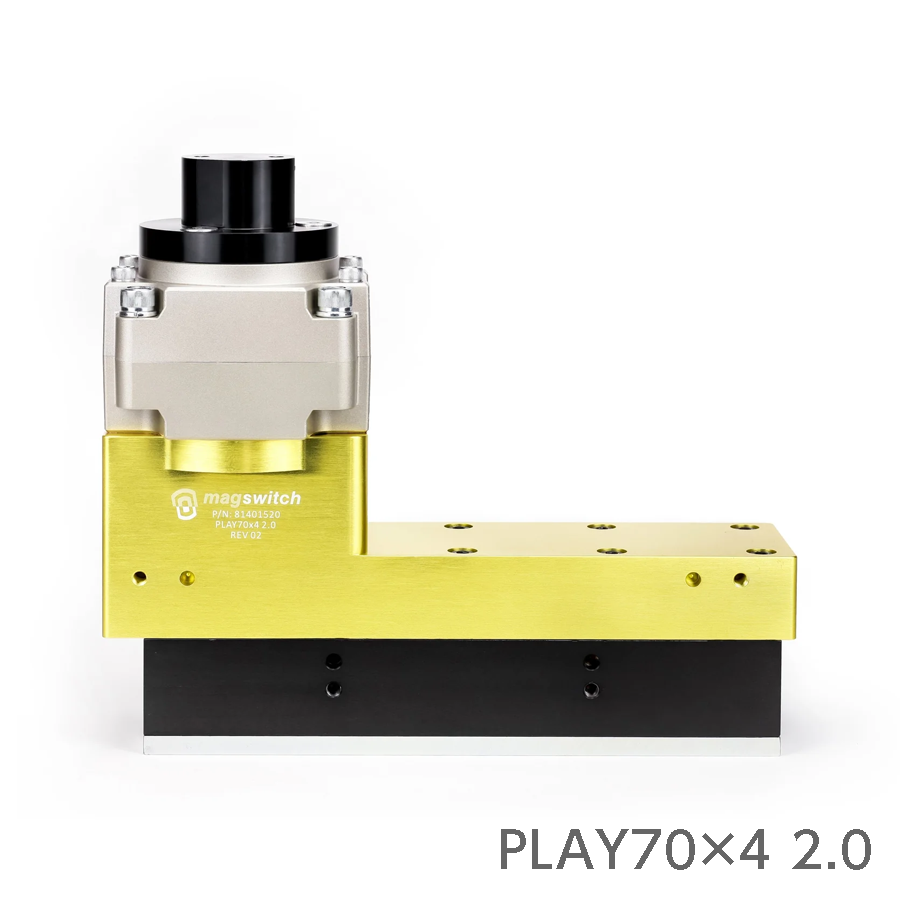

| 81401520 | PLAY70×4 2.0 | 1770kgf | 12.7mm | 25.5kg | 125×366×314mm |
動画
PLAYシリーズ コイルスプリング
ファーネス取出し
ファーネス取出し
PLAY ピンクランプデモ
PLAY20×4 鋼材ハンドリング
PLAY20×4 耐熱仕様
熱間プレス ピラー取出
熱間プレス ピラー取出
PLAY30×7 2台ヒッチフレームスポット溶接
PLAY50×3
マシニング投入取出・パイプ搬送
マシニング投入取出・パイプ搬送
PLAY50×4 Cチャンネルハンドリング
PLAY70シリーズ 重量パイプハンドリング
PLAY70×2 シャフトピッキング
仕様書
3Dモデルデータ（STEP形式）
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
