マグスイッチ社マグネットグリッパー

Ｅシリーズ　電気式グリッパー

Ｅシリーズ　電気式グリッパー

永久磁石をサーボモーターで制御する、世界初の技術を採用した画期的なマグネットグリッパーです。
磁力の調整が可能で、ブランク材のディスタック搬送や、ばら積みされたワークからの単品ピッキングに適しています。
磁気センサーを内蔵したスマートツール機能を搭載しており、ダブルブランク検知やワークの在席確認をPLCへフィードバックすることが可能です。

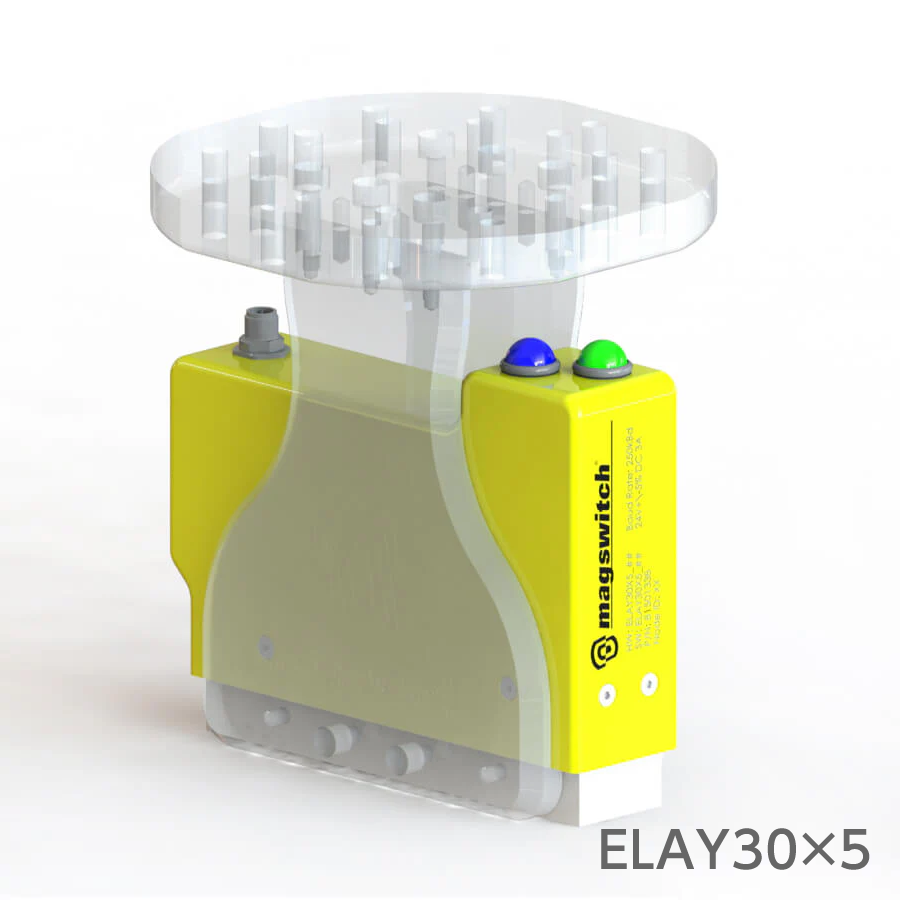

マグネットを複数連結し、リニア配置で構成された重量物搬送用ELAYシリーズもラインアップしています。

作動方式：電気式、ワーク把持面：フラット、ラウンド、特殊形状

使用例

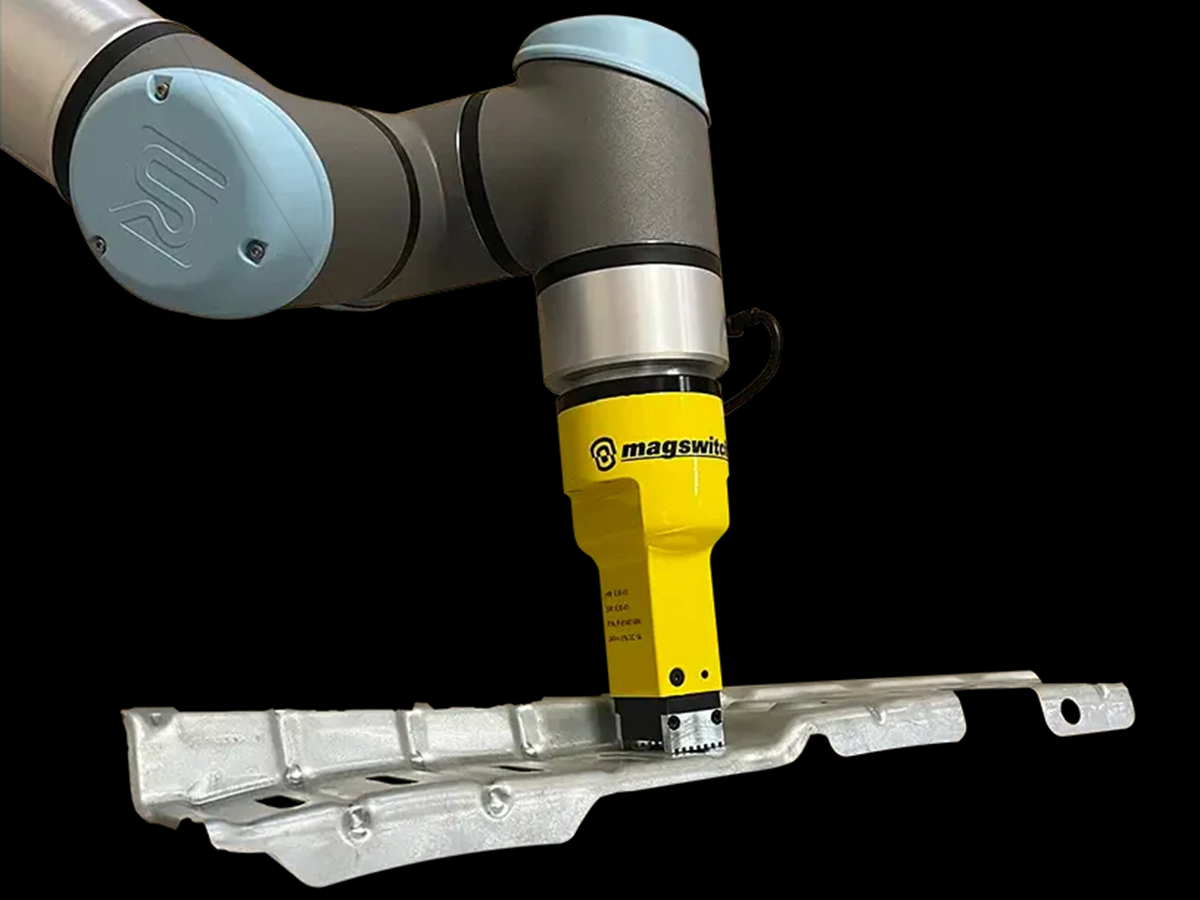

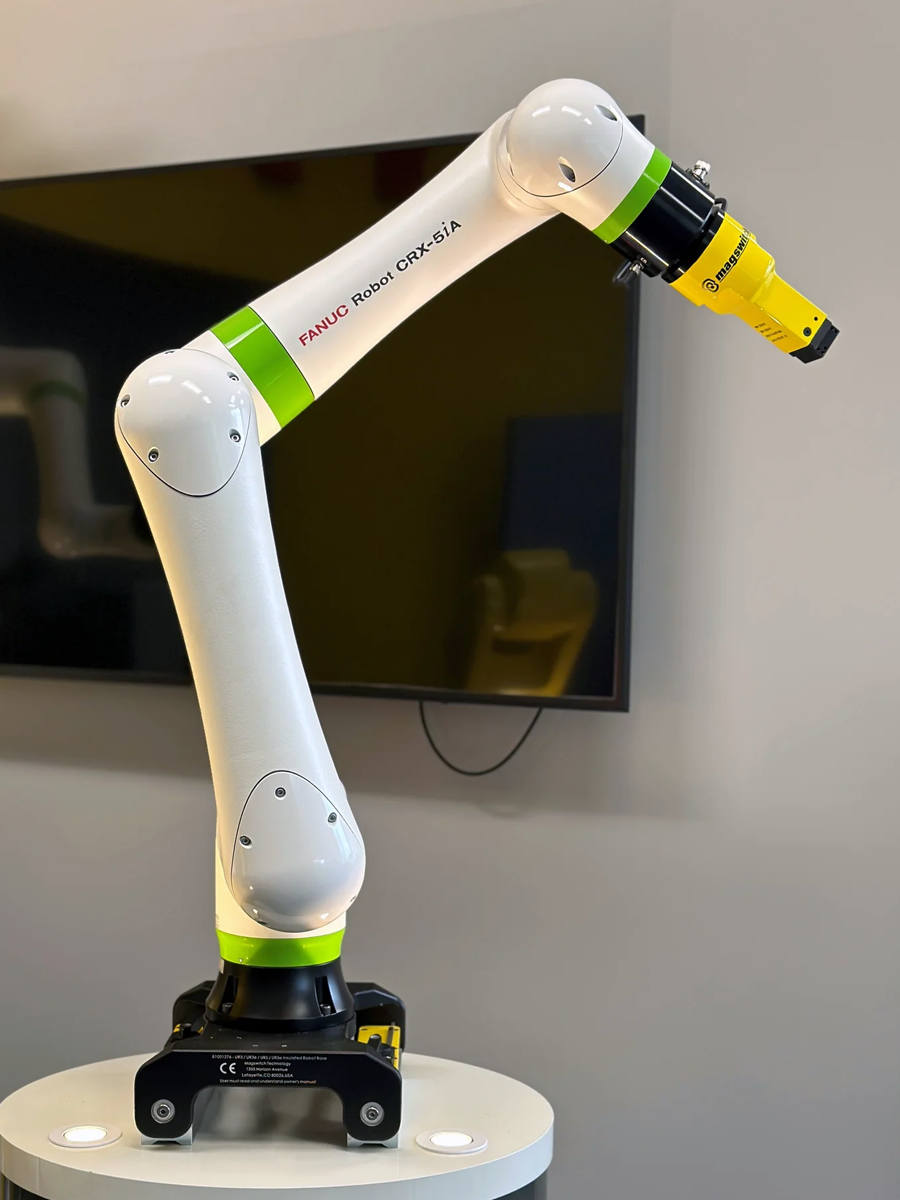

E30の使用例

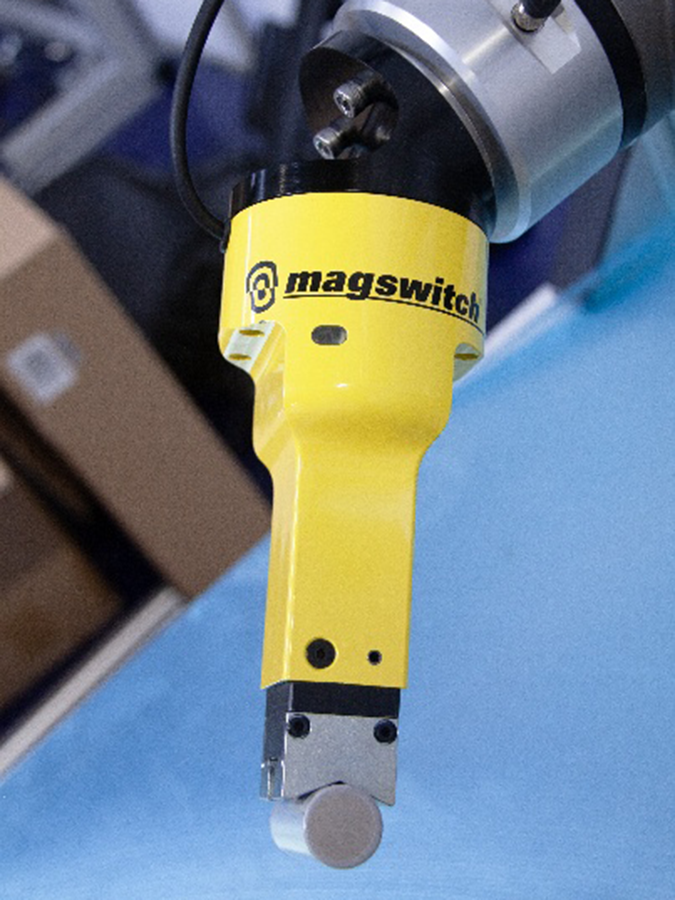

E30の使用例

E30の使用例

E30の使用例

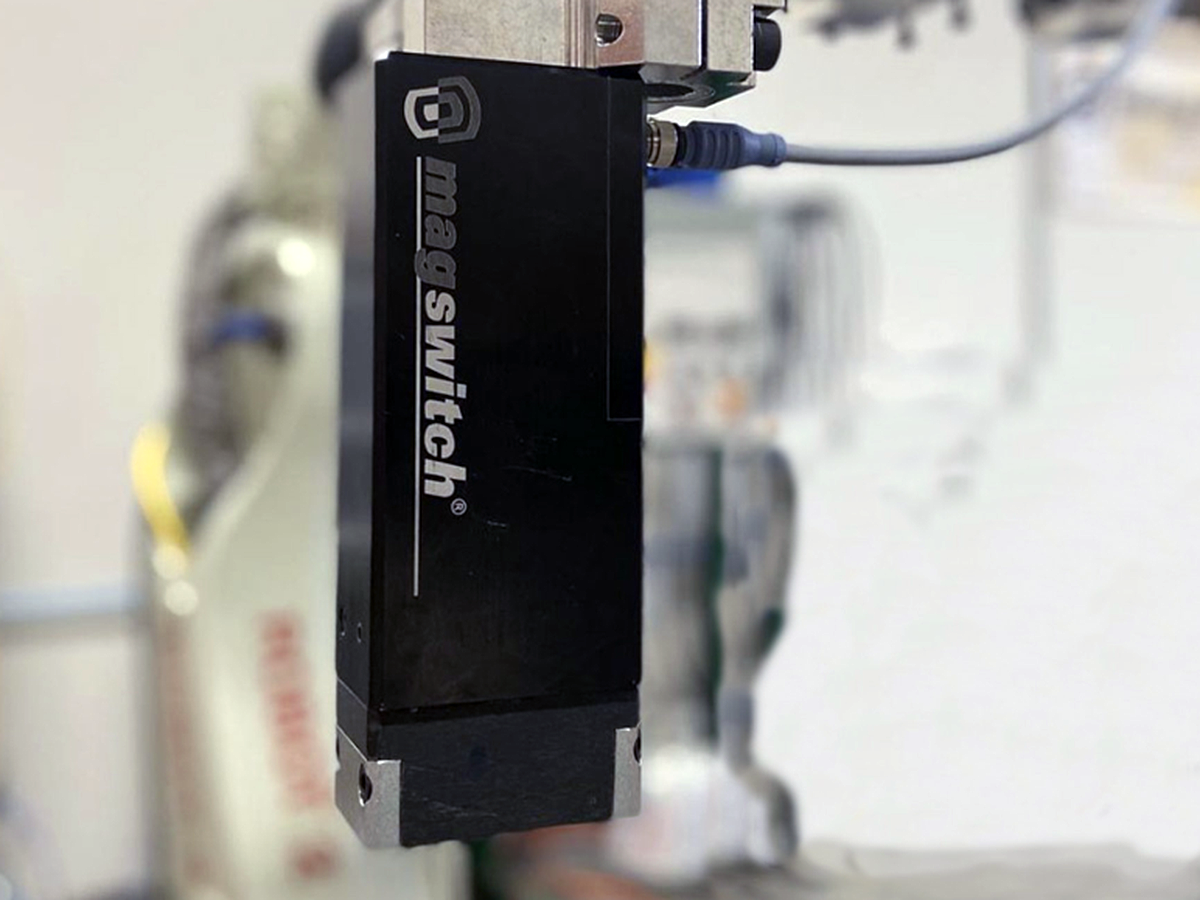

E50マテハンの使用例

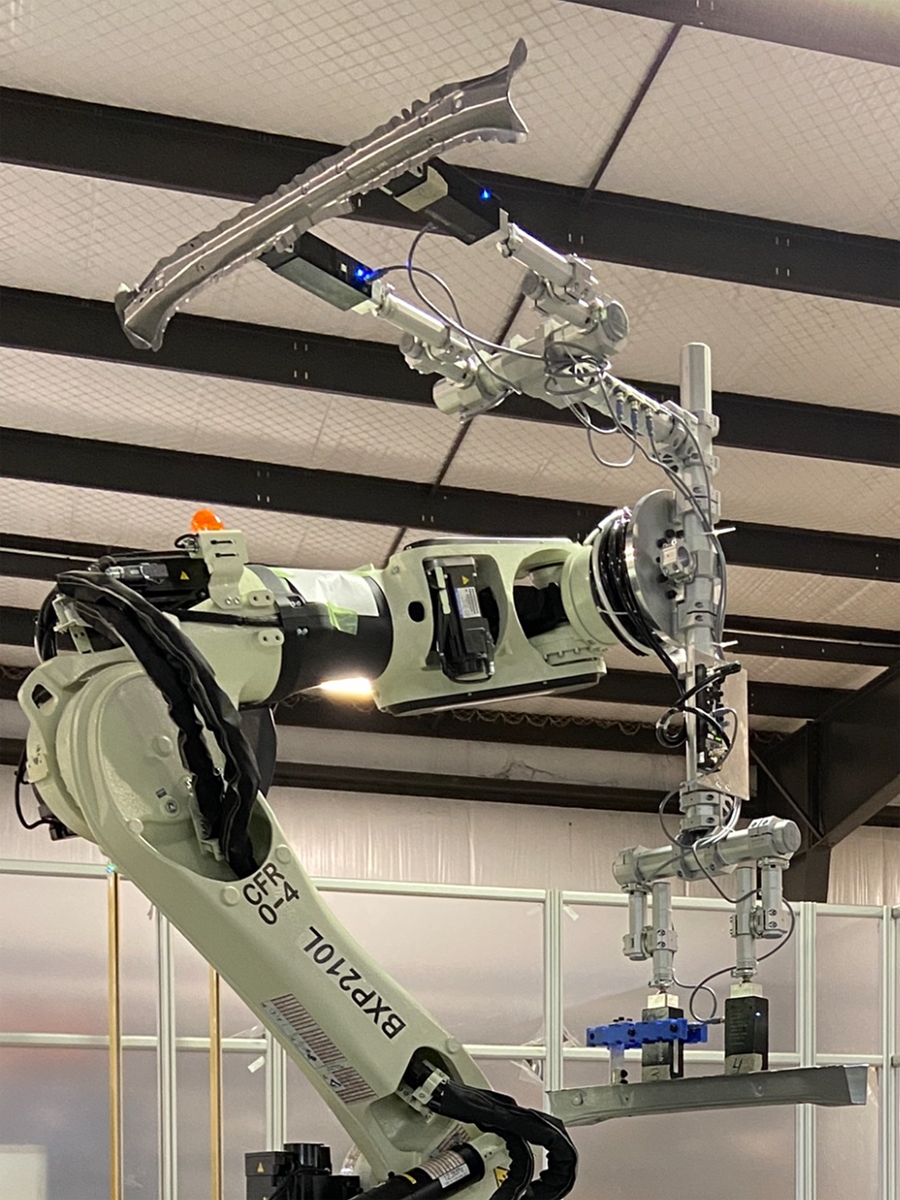

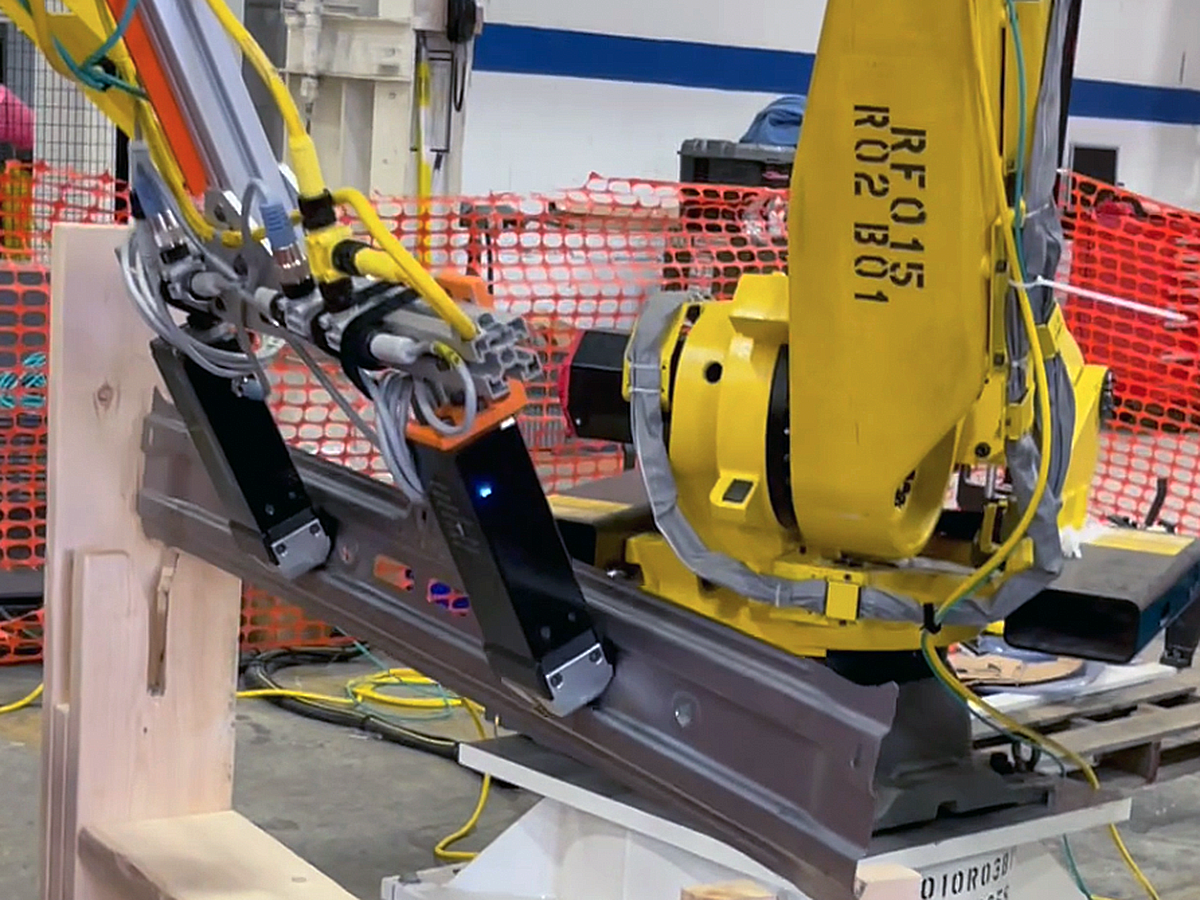

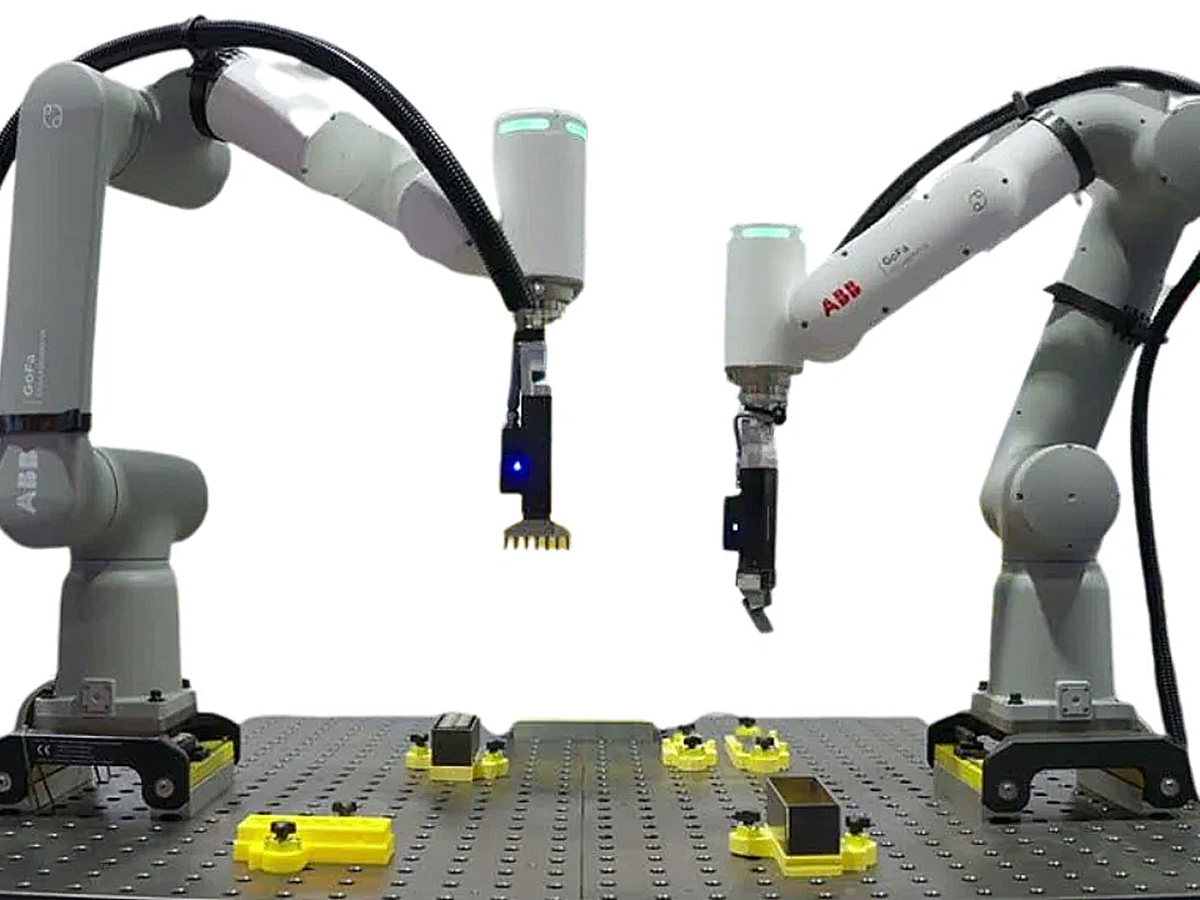

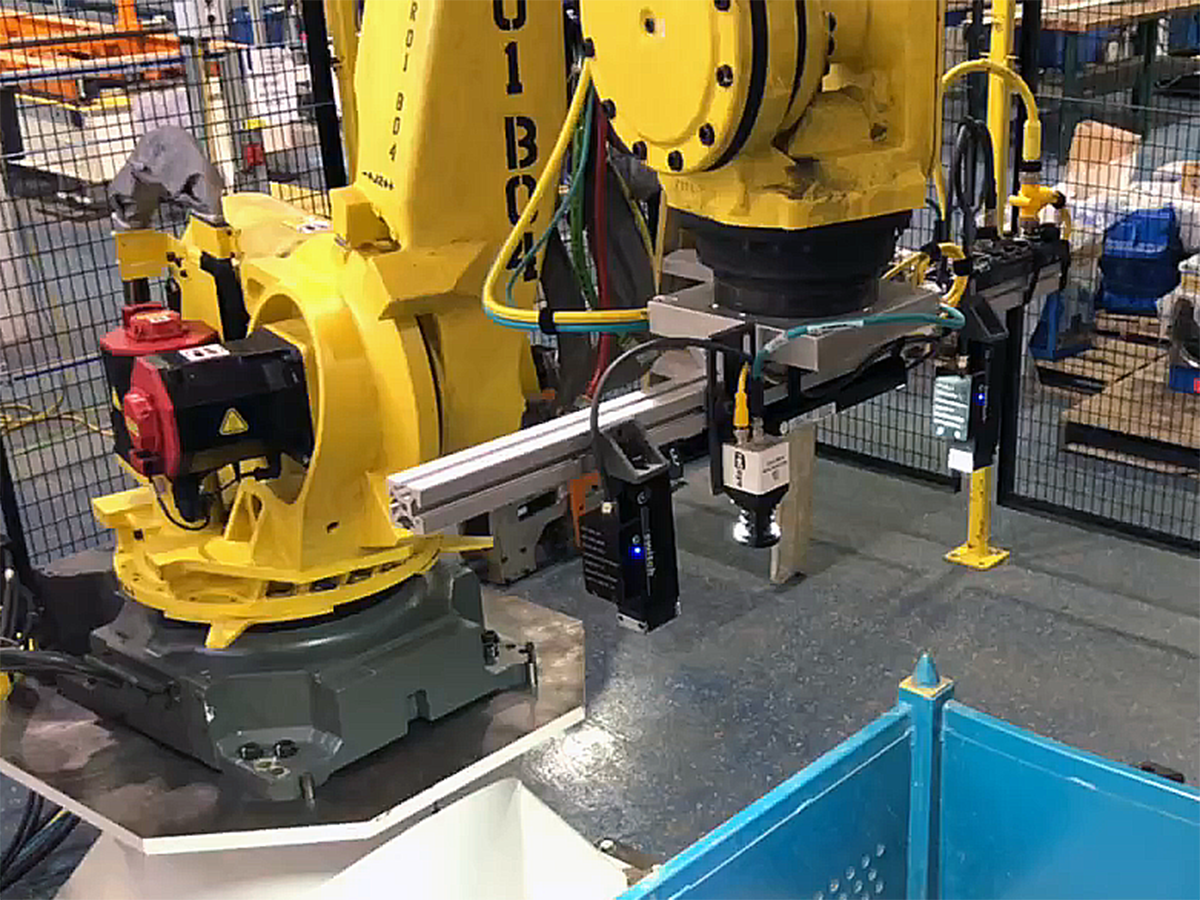

Eシリーズの使用例

Eシリーズの使用例

Eシリーズの使用例

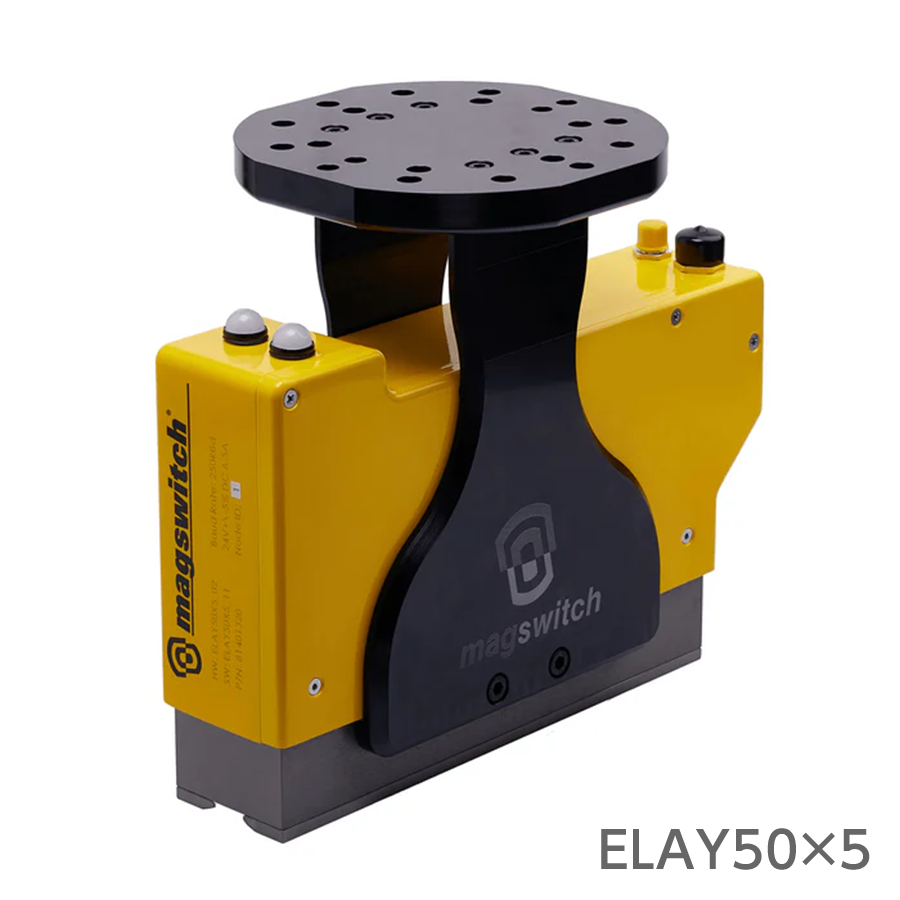

ELAY50×5の使用例

仕　様

商品番号	商品名	最大保持力	磁場飽和板厚	重量	寸法（全幅×奥行×全高）

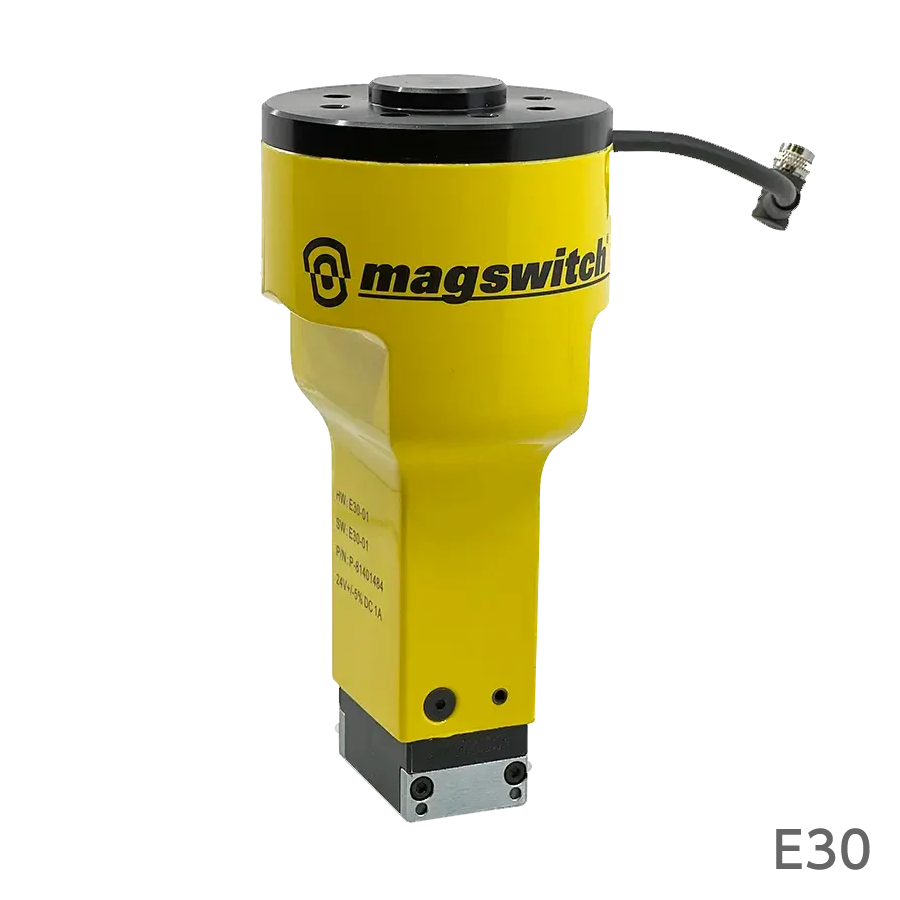

81401263	E30	56kgf	5mm	0.9kg	58×46×146mm

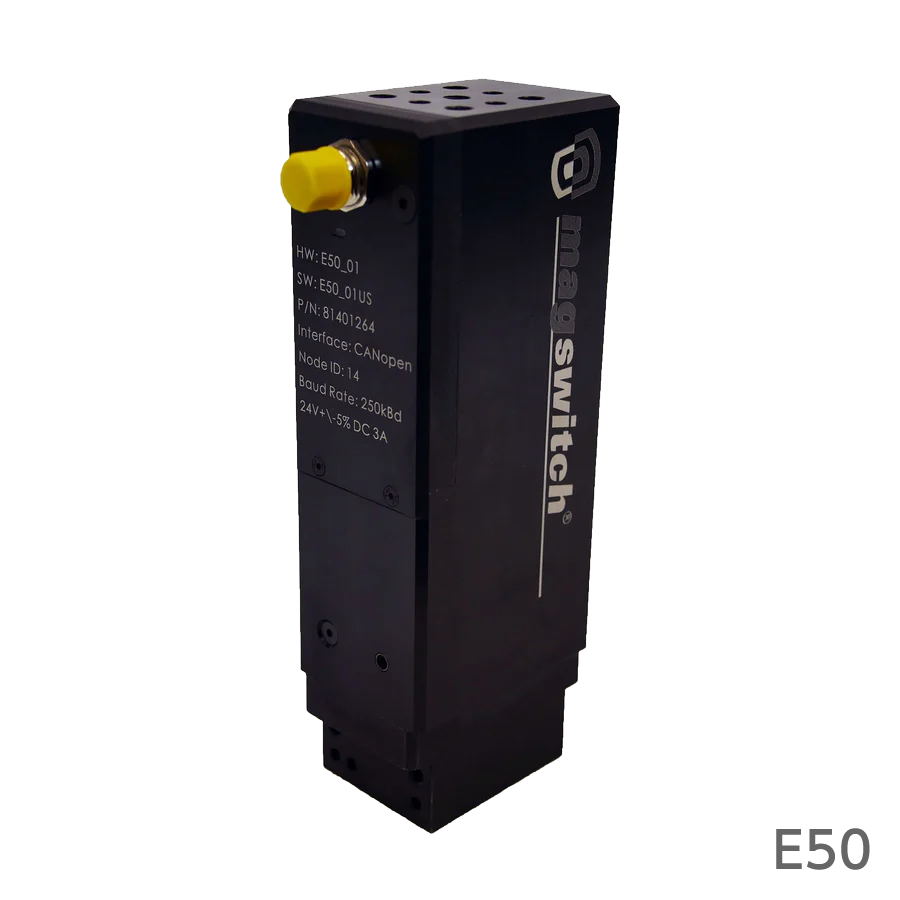

81401264	E50	211kgf	12.7mm	2.95kg	99.3×58×220mm
81401338	ELAY30×5	219kgf	9.5mm	5.7kg	205×52.5×169.6mm
81401124	ELAY50×5	1151kgf	19.05mm	15.4kg	339.5×80×227.6mm

Ｅシリーズ付属部品／ポールシュー
商品番号	商品名
8800782	E30 標準フラットポールシューキット
8800837	E50 標準フラットポールシューキット
88001110	ELAY30×5 標準フラットポールシューキット
88001109	ELAY50×5 標準フラットポールシューキット

動画

E30 URロボットドアヒンジ
ピッキングデモ

E30 URロボットドアヒンジピッキングデモ

E30 ホワイトボデーバラ積み

E30 ホワイトボデーバラ積み

E30 小物バラ積みピッキング

E30 小物バラ積みピッキング

E30 2台ホワイトボデーディスタック

E30 2台ホワイトボデーディスタック

E30 マルチロボット小物バラ積みピッキング

E30 マルチロボット小物バラ積みピッキング

E30 整列ピッキング

E30 整列ピッキング

E30 成型品バラ積みピッキング

E30 成型品バラ積みピッキング

成形品ディスタック・可変式E50 DB感知

成形品ディスタック・可変式E50 DB感知

E50 2台ホワイトボデー反転

E50 2台ホワイトボデー反転

ELAY50×5
セミトラック車体ワークディスタック搬送

ELAY50×5 セミトラック車体ワークディスタック搬送

マグネットグリッパー全動画はこちら

仕様書

シリーズ	仕様書（PDF）
Ｅシリーズ	仕様書 E30 - 品番81401263.pdf
	仕様書 E30 - 品番81401484.pdf
	仕様書 E50 - 品番81401264.pdf
	仕様書 ELAY30x5 - 品番81401338.pdf
	仕様書 ELAY50x5 - 品番81401320.pdf

マグネットグリッパー全仕様書はこちら

3Dモデルデータ（STEP形式）のダウンロード

シリーズ	3Dモデルデータダウンロード（STEP）
Ｅシリーズ	81401263_E30.STEP
	81401264_E50.STEP
	81401338_ELAY30x5.STEP
	81401320_ELAY50x5.STEP
	81401484_E30_コボット.STEP

マグネットグリッパー全3Dモデルデータはこちら

その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
