Ｄシリーズ 空圧式グリッパー
- 内部マグネットの磁場を非常に浅く設計しており、薄板に対して高い吸着力を発揮する機種です。
- 他のマグネットグリッパーでは十分な吸着力が得られない薄物ワークのハンドリングに最適です。
- ワークへの傷付きを防止する保護ブーツの装着も可能です。

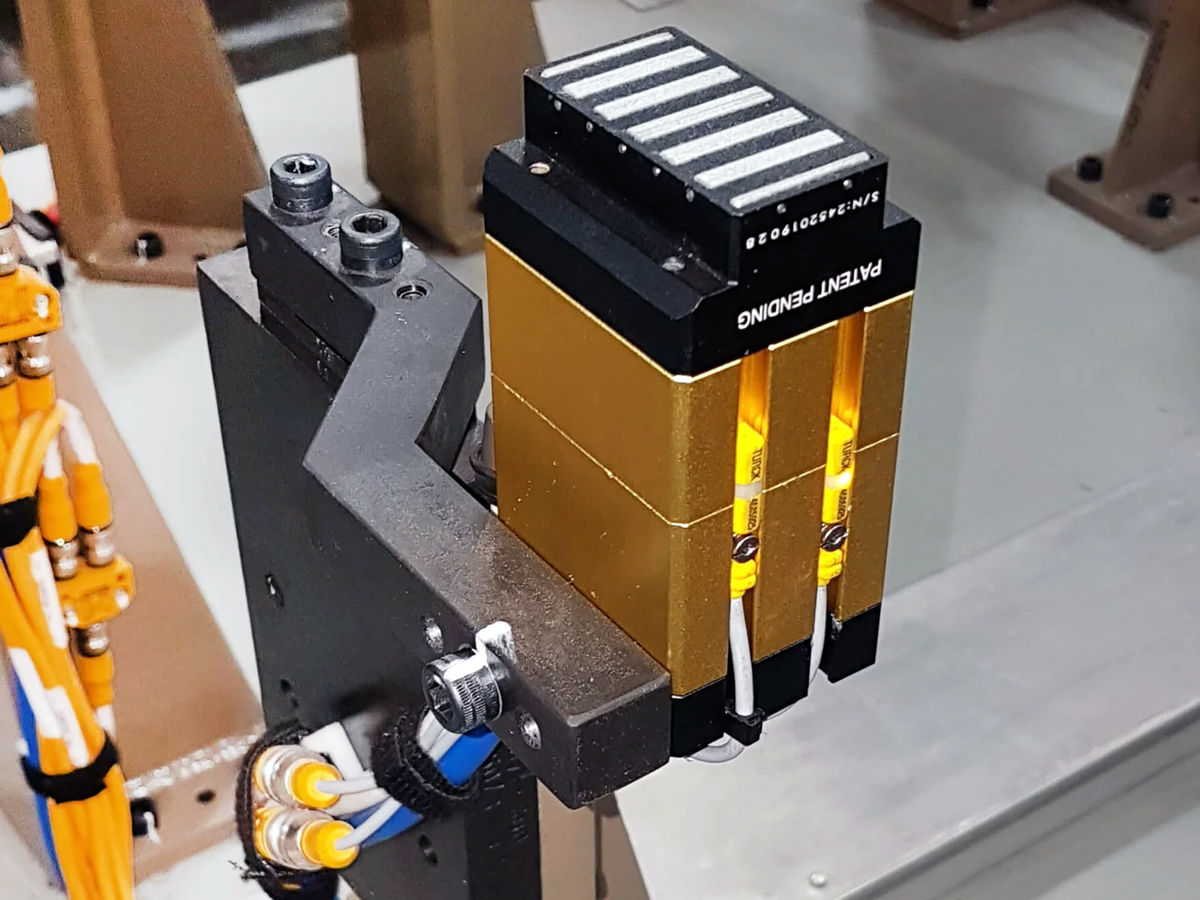

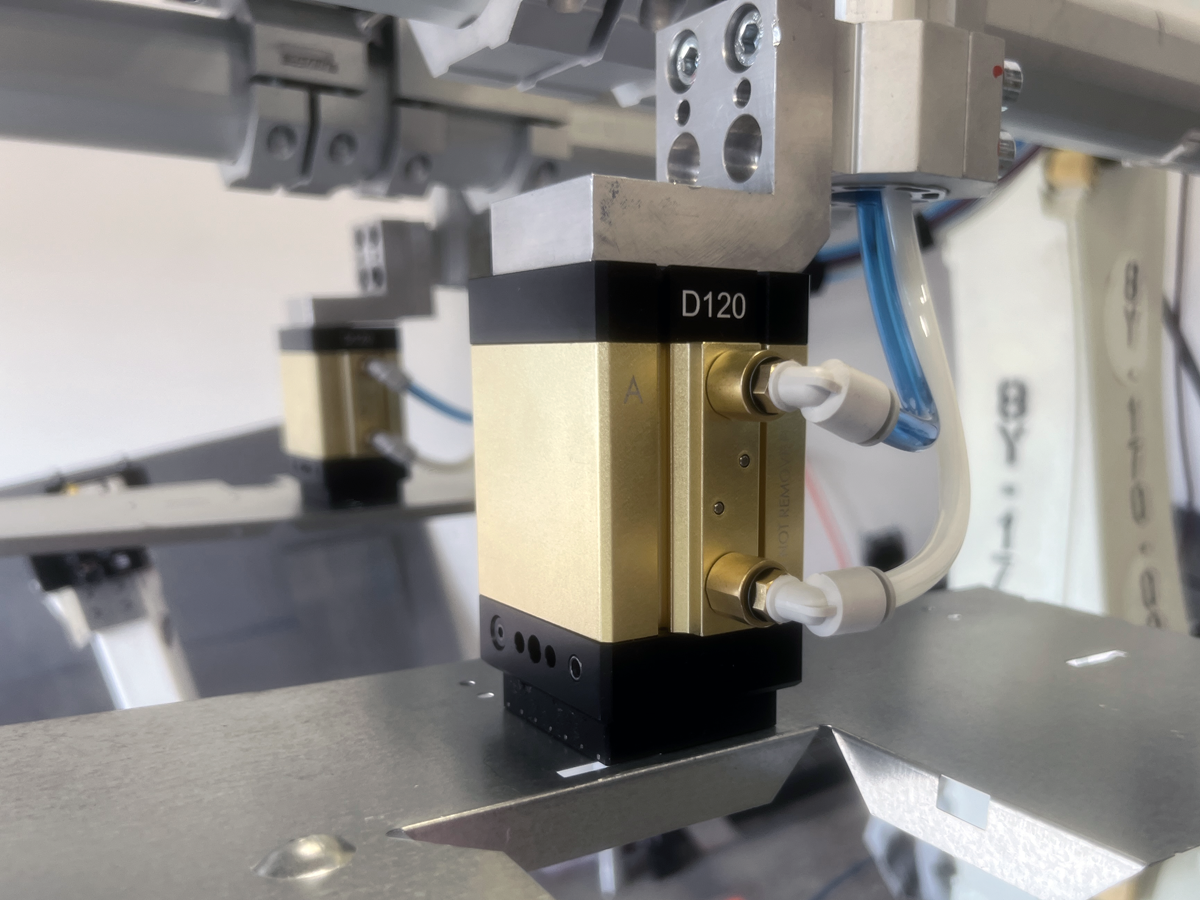

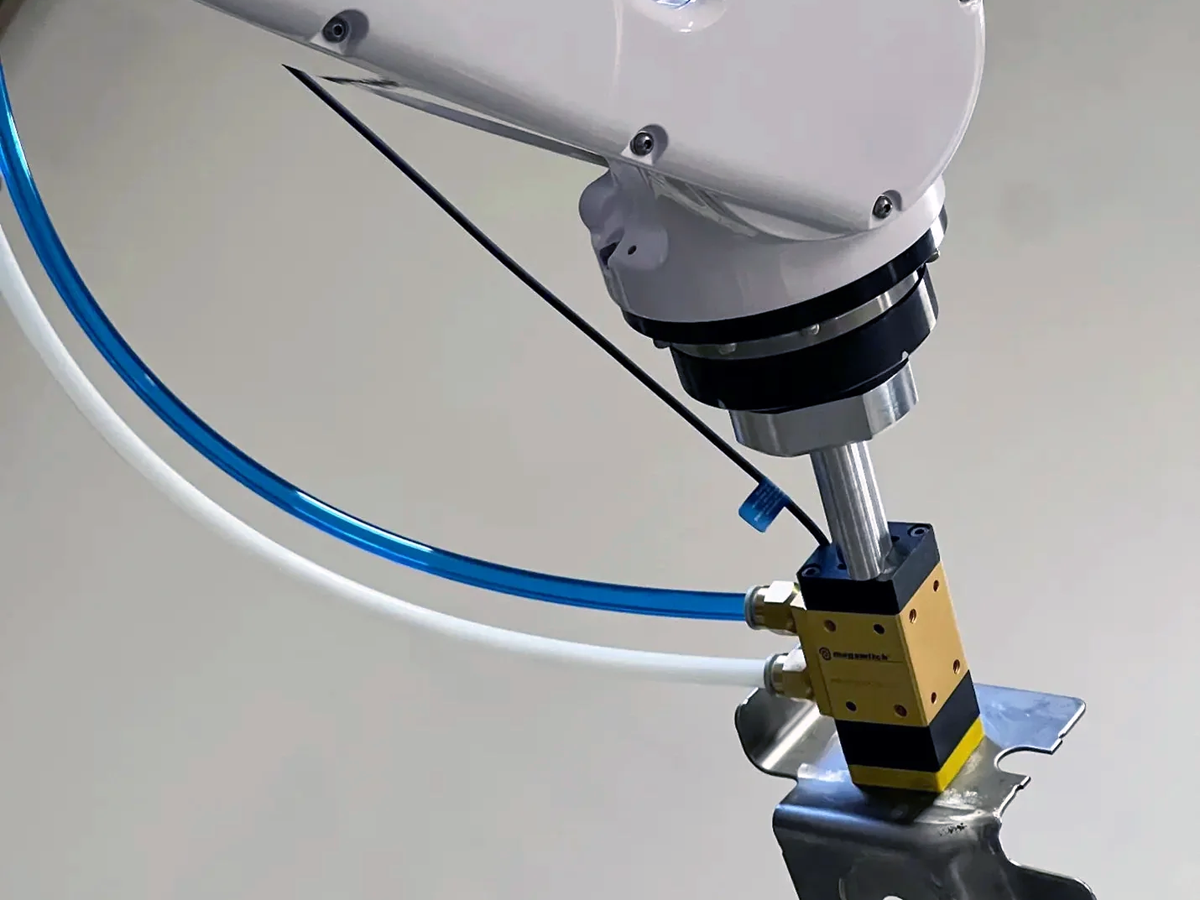

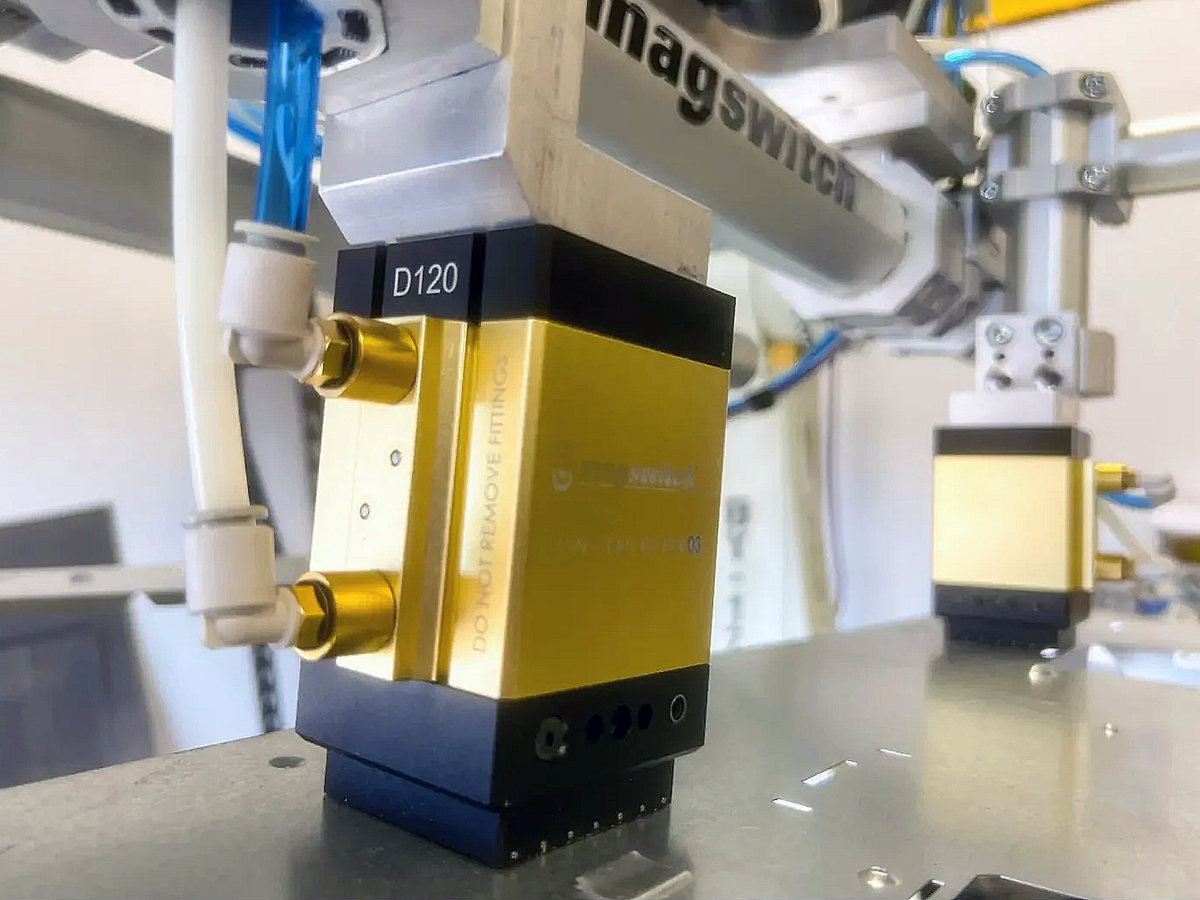

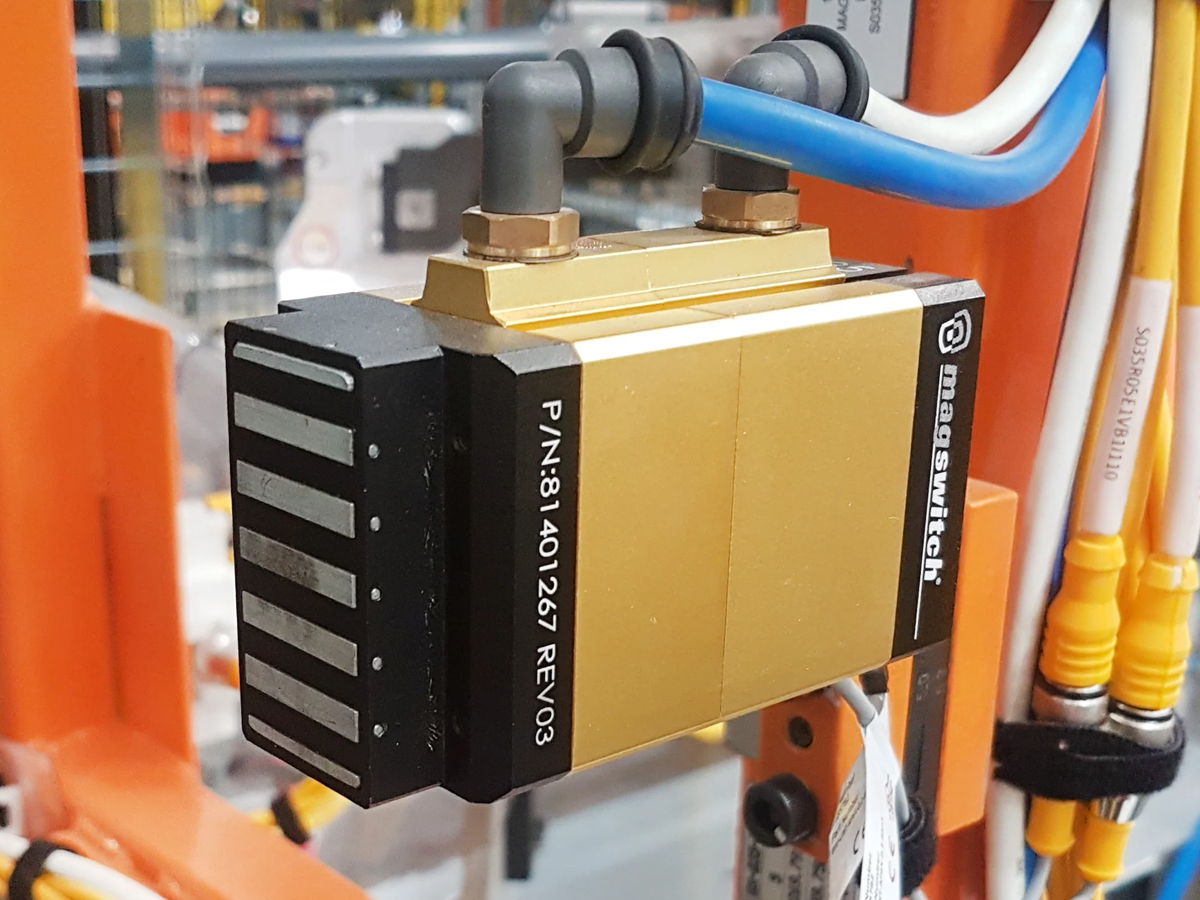

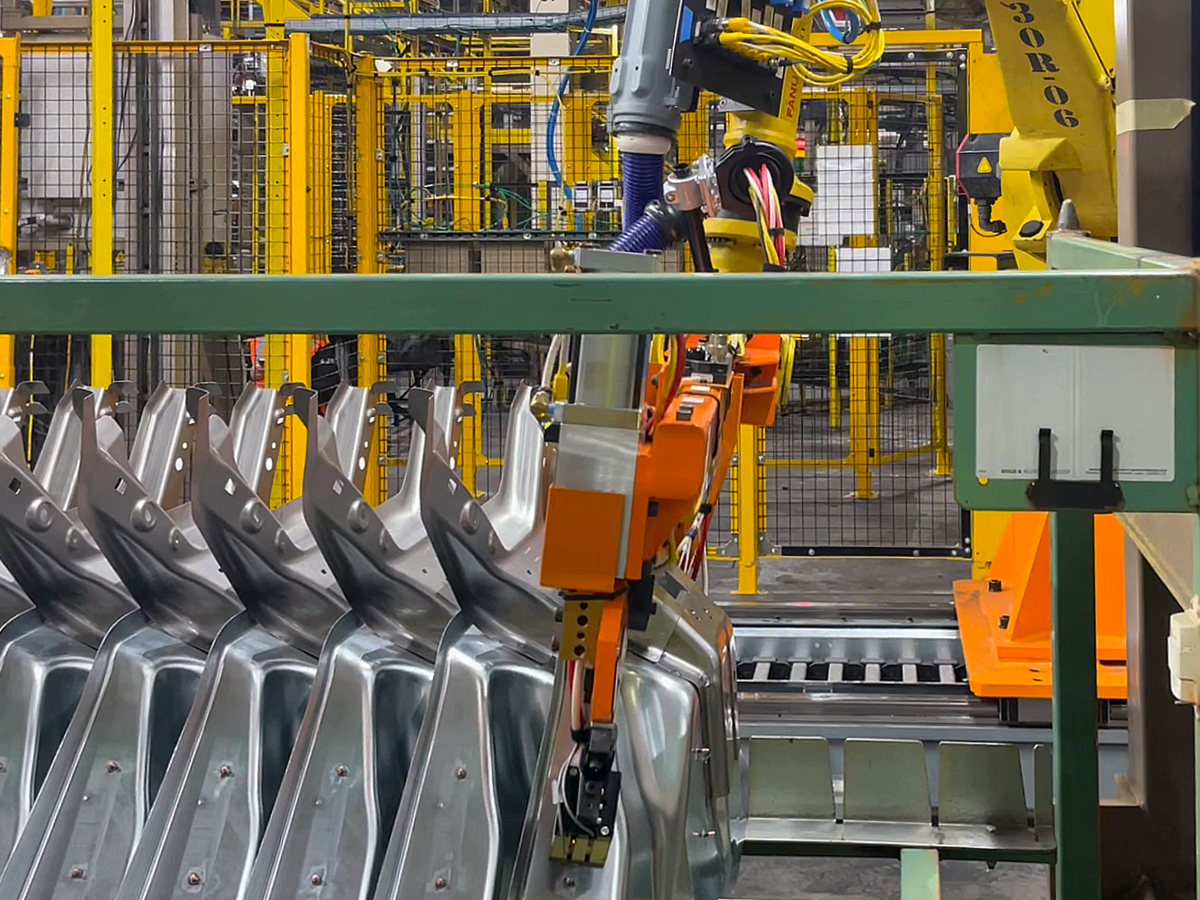

使用例
仕 様
| 商品番号 | 商品名 | 最大保持力 | 磁場飽和板厚 | 重量 | 寸法（全幅×奥行×全高） |
|---|---|---|---|---|---|
| 88001581 | D5センサ付仕様 | 励磁・消磁感知センサ付き | |||

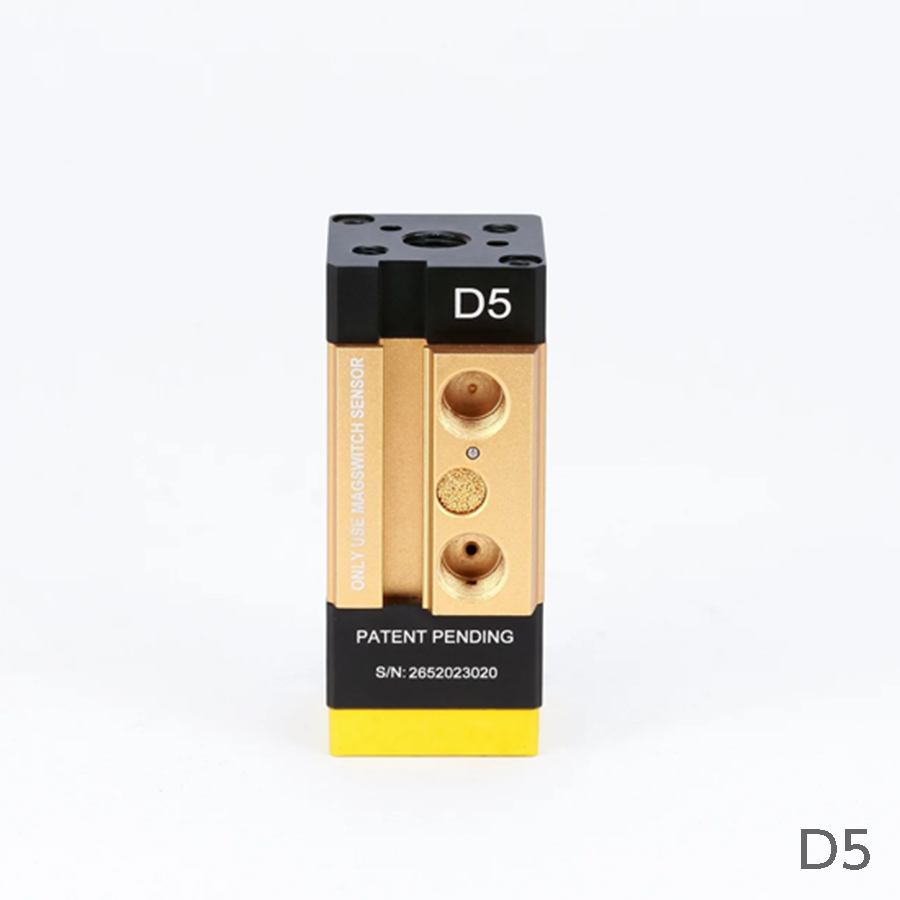

| 81401540 | D5 | 4kgf | 0.6mm | 0.2 kg | 30×35×70.2mm |
| 88001584 | D12センサ付仕様 | 励磁・消磁感知センサ付き | |||

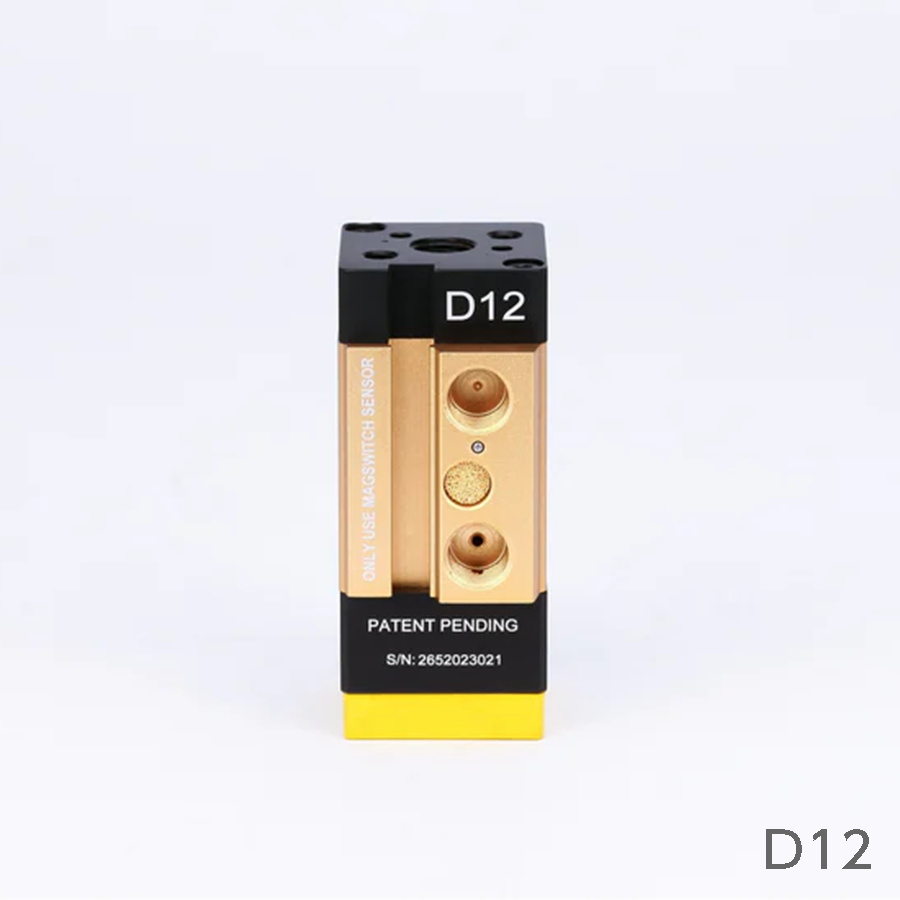

| 81401541 | D12 | 12kgf | 1.5mm | 0.2 kg | 30×35×70.2mm |
| 81401267 | D85 | 55kgf | 2.0mm | 0.67 kg | 46×60.5×99mm |

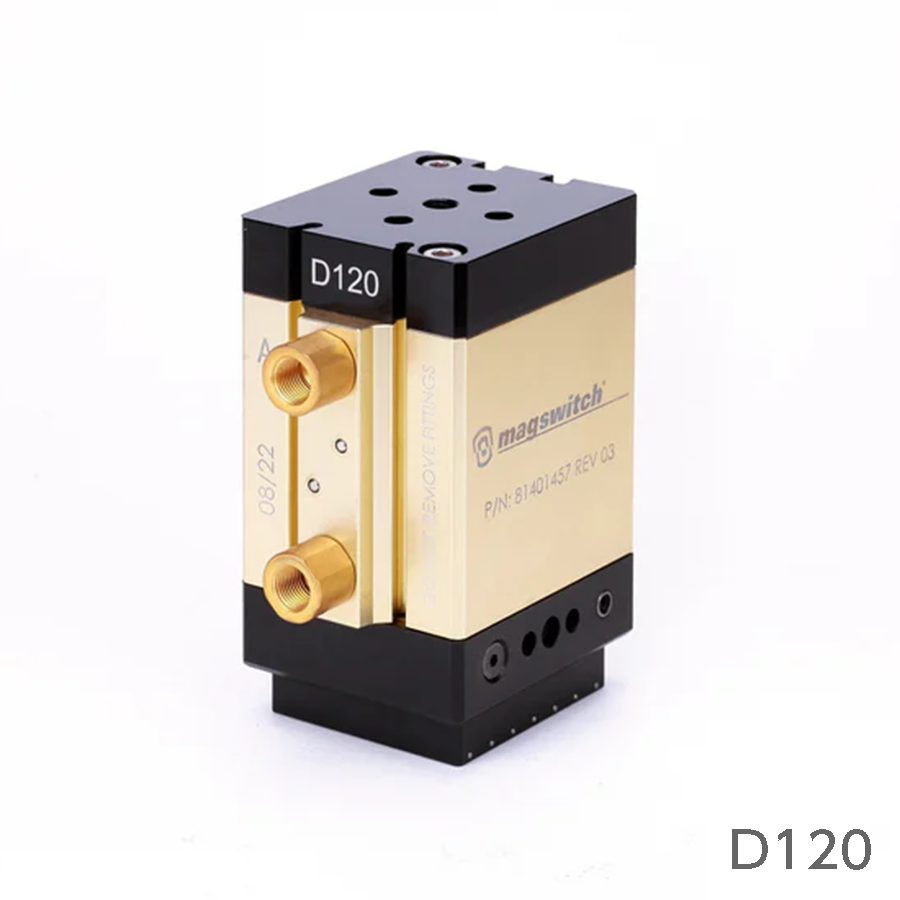

| 81401457 | D120 | 113kgf | 2.0mm | 1.25 kg | 58×84.6×110mm |
| 27014 | D85/D120センサ | 励磁・消磁感知２本必要になります。 | |||
動画
D85 バランサーマルチハンド
薄板パネルせん断搬送
薄板パネルせん断搬送
D85 2台ホワイトボデーディスタック
D120 2台ラックピッキング
D120 3台アッシーハンドリング
仕様書
| シリーズ | 仕様書（PDF） |
|---|---|
| Ｄシリーズ | 仕様書 D5 - 品番81401540.pdf |
| 仕様書 D12 - 品番81401541.pdf | |
| 仕様書 D85 - 品番81401267.pdf | |
| 仕様書 D120 - 品番81401457.pdf |
3Dモデルデータ（STEP形式）のダウンロード
| シリーズ | 3Dモデルデータダウンロード（STEP） |
|---|---|
| Ｄシリーズ | 81401540_D5.STEP |
| 81401541_D12.STEP | |
| 81401267_D85.STEP | |
| 81401457_D120.STEP |
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
