クイックポイントプレート

シンプルな段取りを実現

加工テーブルへの固定

クイックポイントプレートを加工テーブルに固定する際には、テーブルのＴ溝を利用します。以下の製品にはそのためのボルト（M8-M16）を通すための固定穴が予め配置されています。
※マツバの使用にも対応可能な製品を取り揃えています。詳細はお問い合わせください。

テーブルサイズに合わせたプレートの形状加工サービス

クイックポイントプレートが加工テーブルに収まらない場合は、オプションで加工テーブルのサイズに合わせたプレートの形状加工サービスをお選びいただけます。
※加工するコーナーの数により、注文番号及び価格が異なります。

製品番号	基本構成
45043-01	コーナー１か所をカット
45043-02	コーナー２か所をカット
45043-04	コーナー４か所をカット

仕　様

グリッドプレート52

製品番号	寸法	重量
45600	104 × 104 × 27 mm	2.0 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

クイックポイントプレート52

製品番号	寸法	重量
45150	150 × 116 × 27 mm	2.9 kg
45151	150 × 116 × 27 mm （固定穴なし）	3.4 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

円形クイックポイントプレート52

製品番号	寸法	重量
45750	Φ 116 × 27 mm	1.9 kg
45751	Φ 116 × 27 mm （固定穴なし）	2.1 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

円形クイックポイントプレート52

製品番号	寸法	重量
45900	Φ 157 × 27 mm	3.5 kg
45901	Φ 157 × 27 mm （固定穴なし）	3.8 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

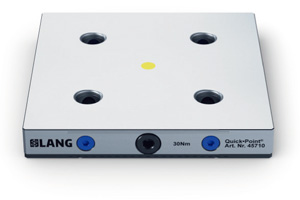

グリッドプレート96

製品番号	寸法	重量
45710	192 × 192 × 27 mm （固定穴なし）	7.2 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

円形クイックポイントプレート96

製品番号	寸法	重量
45863	Φ 246 × 27 mm （Ｔ溝：63 mm ピッチ）	9.3 kg

グリッドプレート96

製品番号	寸法	重量
45715	246 × 192 × 27 mm （Ｔ溝：100 mm ピッチ）	9.2 kg
45716	246 × 192 × 27 mm （固定穴なし）	9.4 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

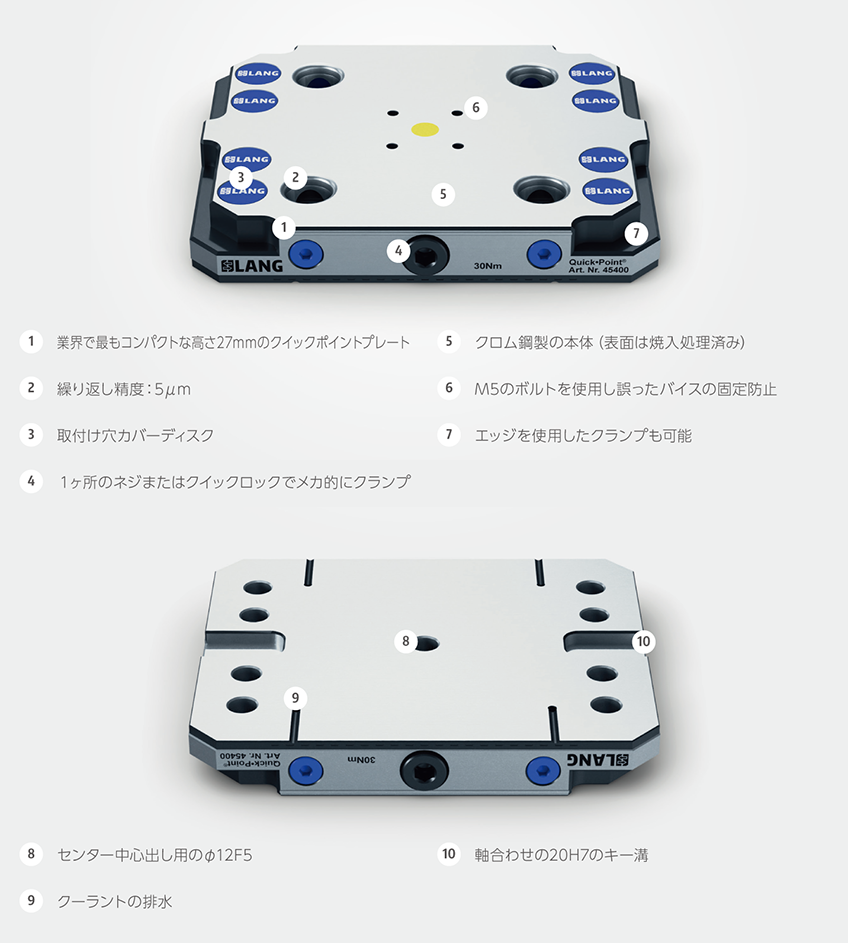

クイックポイントプレート96

製品番号	寸法	重量
45400	192 × 156 × 27 mm	5.5 kg
45401	192 × 156 × 27 mm （固定穴なし）	6.0 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

円形クイックポイントプレート96

製品番号	寸法	重量

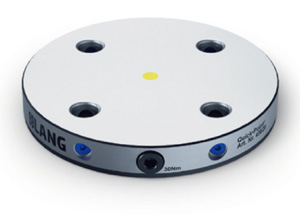

45800	Φ 176 × 27 mm	4.7 kg
45801	Φ 176 × 27 mm （固定穴なし）	4.8 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

円形クイックポイントプレート96

製品番号	寸法	重量
45820	Φ 196 × 27 mm （固定穴なし）	6.0 kg
45840	Φ 246 × 27 mm （固定穴なし）	9.5 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工

円形クイックポイントプレート96

製品番号	寸法	重量

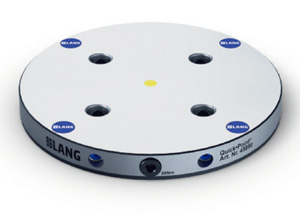

45890	Φ 246 × 27 mm （固定穴：90° × 4 / 半径 110 mm）	9.3 kg

円形クイックポイントプレート52

製品番号	寸法	センター穴最大径	重量
45903	Φ 157 × 27 mm （固定穴なし）	38 mm	3.7 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工
45009	オーダーメイドセンター穴追加工

円形クイックポイントプレート96

製品番号	寸法	センター穴最大径	重量
45803	Φ 176 × 27 mm （固定穴なし）	80 mm	4.8 kg
45823	Φ 196 × 27 mm （固定穴なし）	80 mm	6.0 kg
45843	Φ 246 × 27 mm （固定穴なし）	80 mm	9.5 kg
45004	オーダーメイド固定穴追加工
45002	オーダーメイドキー溝追加工
45009	オーダーメイドセンター穴追加工

１×２大型グリッドプレート（固定穴あり）

製品番号	寸法	重量
45621	208 × 104 × 27 mm	4.0 kg

２×２大型グリッドプレート52

製品番号	寸法	重量
45640	208 × 208 × 27 mm （固定穴なし）	8.2 kg
45644	オーダーメイド固定穴追加工
45642	オーダーメイドキー溝追加工

２×２大型グリッドプレート52（アダプタプレート）

製品番号	寸法	重量
45641	208 × 208 × 27 mm	8.0 kg

１×２大型グリッドプレート96

製品番号	寸法	重量
45720	384 × 192 × 27 mm	14.7 kg
45024	オーダーメイド固定穴追加工
45022	オーダーメイドキー溝追加工

１×２大型円形グリッドプレート96

製品番号	寸法	重量
45963	Φ 384 x 27 mm （Ｔ溝：63mmピッチ、 スター配置Ｔ溝向け）	22.4 kg
45964	Φ 384 x 27 mm （Ｔ溝：100mmピッチ、 パラレル配置Ｔ溝向け）	22.4 kg
45962	Φ 384 x 27 mm （固定穴なし）	22.8 kg
45044	オーダーメイド固定穴追加工
45042	オーダーメイドキー溝追加工

２×２大型グリッドプレート96

製品番号	寸法	重量
45741	384 x 384 x 27 mm （Ｔ溝：63mmピッチ、 スター配置Ｔ溝向け）	29.2 kg
45742	384 x 384 x 27 mm （Ｔ溝：100mmピッチ、 パラレル配置Ｔ溝向け）	29.2 kg
45740	384 x 384 x 27 mm （固定穴なし）	29.7 kg
45044	オーダーメイド固定穴追加工
45042	オーダーメイドキー溝追加工

クイックポイントアダプタプレート

製品番号	寸法	重量
45160	150 × 126 × 27 mm	3.4 kg

円形クイックポイントアダプタプレート

製品番号	寸法	重量
45910	Φ 157 x 27 mm	3.7 kg

クイックポイント52嵩上げブロック クランプ機構内蔵タイプ

製品番号	寸法	重量
45156	150 × 116 × 60 mm	6.1 kg
45157	150 × 116 × 100 mm	10.0 kg

クイックポイント96嵩上げブロック クランプ機構内蔵タイプ

製品番号	寸法	重量
45406	192 × 156 × 60 mm	11.2 kg
45407	192 × 156 × 100 mm	18.1 kg

クイックポイント52/92嵩上げブロック

製品番号	寸法	重量
43060	150 x 116 x 60 mm （52mmピッチ用）	2.5 kg
43100	150 x 116 x 100 mm （52mmピッチ用）	4.2 kg
44060	192 x 156 x 60 mm （96mmピッチ用）	4.7 kg
44100	192 x 156 x 100 mm （96mmピッチ用）	7.9 kg

円形クイックポイント96嵩上げブロック

製品番号	寸法	直径	重量
44006	60 mm	上面：176 mm 下面：246 mm	6.6 kg
44010	100 mm		11.8 kg

クイックポイント ３フェイスピラミッド

製品番号	寸法	重量
43400	Φ 400 x 150 mm	43.0 kg

クイックポイント ツインベース

製品番号	内容	重量
47220	バイスを２つ取付可能なベースストーン 対応バイス：マクログリップ77シリーズ	13.9 kg
47520	バイスを２つ取付可能なベースストーン 対応バイス：マクログリップ125シリーズ	27.8 kg

クイックポイント96 ３フェイストムストーン

製品番号	寸法	重量
70263	192 × 192 × 260 mm	44.8 kg

クイックポイント96 ４フェイストムストーン

製品番号	寸法	重量
70264	192 × 192 × 260 mm	37.7 kg

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
