DCS ENG社 S-100LT/S-150LT/S-200LT オービタル切断・開先加工機

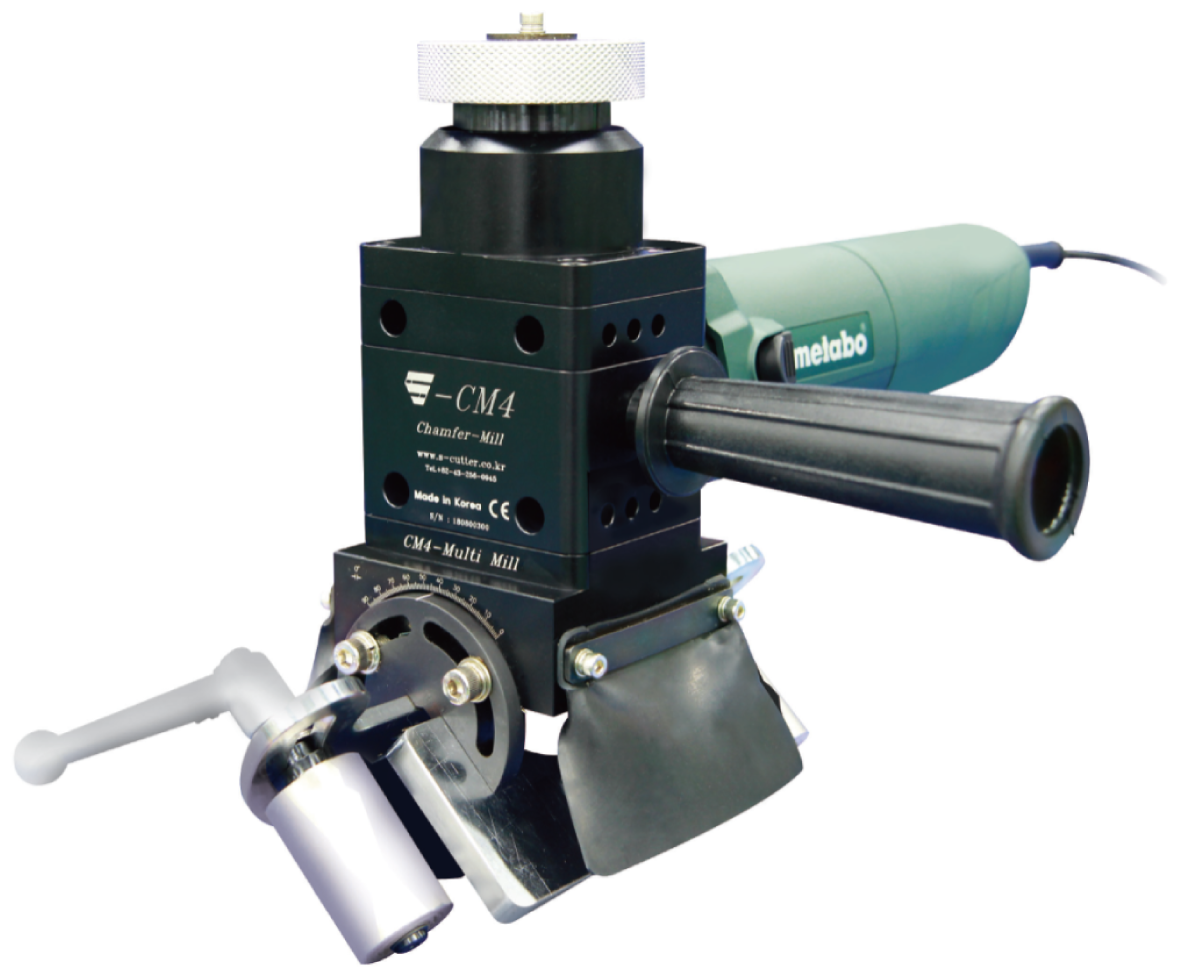

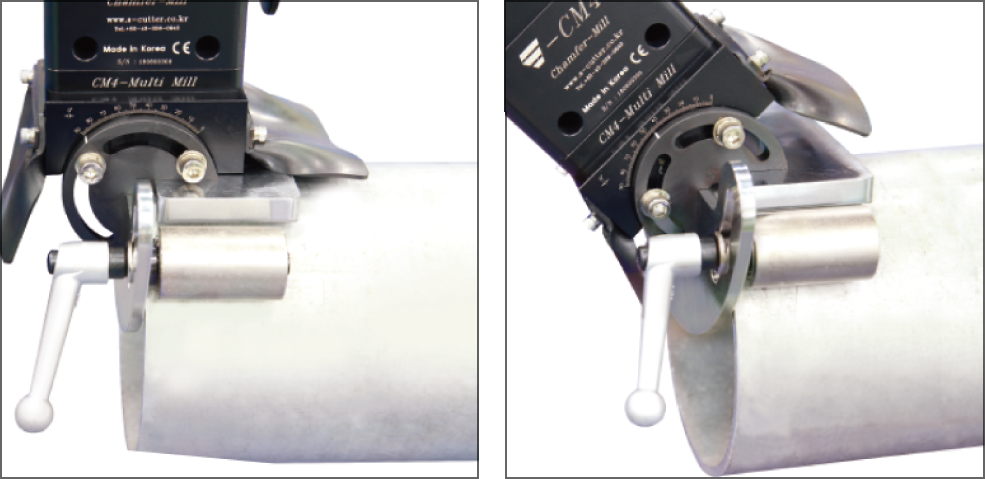

S-CM4_M ハンディベベラー（面取り機）
- 加工能力：0〜90°、0〜14C
- 配管材/板材：皮膜除去（外径）と面取り加工
装置仕様
| 製品番号 | 作業能力 | ||||
|---|---|---|---|---|---|
| ワーク形状 | 加工素材 | 加工量調節 | 加工深さ | ||
| パイプ | 板材 | ||||
| S-CM4_M | 最小34mm 〜 制限なし | 制限なし | 一般鋼、ステンレス、 プラスチックなど |
手動調整式 （緩み止め ボールプランジャー搭載） |
最小 0.05mm単位 |
| 製品番号 | 機械能力 | 総重量 | 寸法 （D×L×H） |
有効引数 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 加工角度 | 切込角度 | 加工深さ | 加工能力 | |||||||||||
| S-CM4_M | 0〜90° | 75° | 0.05 〜 15mm |
面取 角度 |
0° （断面） |
15° | 30° | 45° | 60° | 75° | 90° （表面） |
6.0kg | 85 × 85 × 185mm | 4EA(S-501306-CM4-780)-8面使用 |
| 厚さ | 15mm | 16mm | 19mm | 14mm | 10mm | 8mm | 5mm | |||||||
| 幅 | 15mm | 17mm | 22mm | 20mm | 22mm | 31mm | 26mm | |||||||
・本商品の設計および仕様は、2017年02月のものです。
・製品改善のために予告なしに変更される場合があります。
・当社製品をご使用になる時は必ず作業マニュアルと機械上の表記された安全に関する注意事項を熟読して下さい。
モーター仕様
| 定格出力 | 定格電圧 | 運転環境 | |
|---|---|---|---|
| 切削モーター | 1050W | AC 200 〜 220V / 50 〜 60Hz | -20 〜 40℃ / 20 〜 80％RH |
標準装備
- 配管用ガイドロールを標準装着
- ハンドル
- 六角レンチ１種、星形（トルクス）レンチ１種
オプション

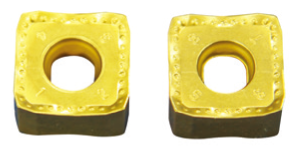

- 替え刃（チップ）：S-CM4_GC1306
- チップ固定ボルト

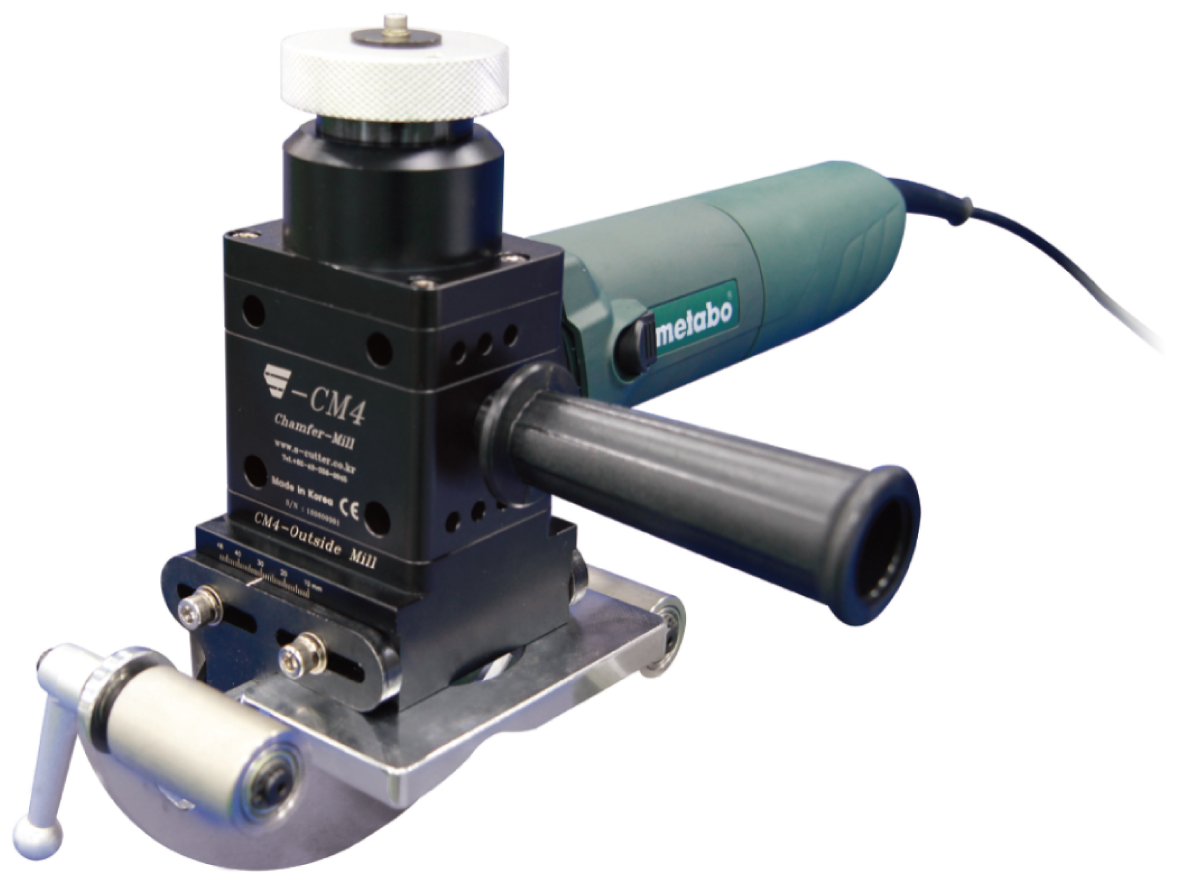

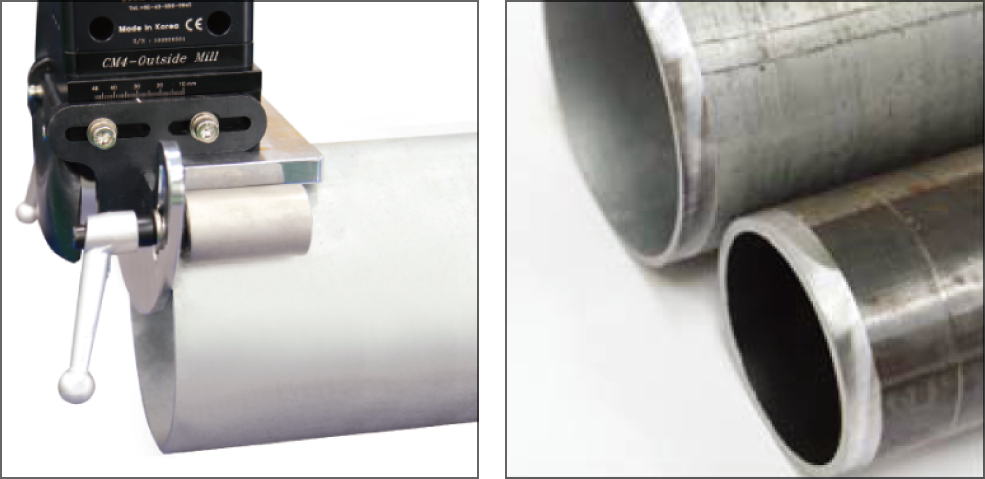

S-CM4_OD ハンディ平面加工機
- 加工能力：最大幅48mm、最大厚さ15m
- 配管材/板材：皮膜除去（外径）と平面加工
装置仕様
| 製品番号 | 作業能力 | ||||
|---|---|---|---|---|---|
| ワーク形状 | 加工素材 | 加工量調節 | 加工深さ | ||
| パイプ | 板材 | ||||
| S-CM4_OD | 最小34mm 〜 制限なし | 制限なし | 一般鋼、ステンレス、 プラスチックなど |
手動調整式 （緩み止め ボールプランジャー搭載） |
最小 0.05mm単位 |
| 製品番号 | 機械能力 | 総重量 | 寸法 （D×L×H） |
インサートチップ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 加工角度 | 切込角度 | 加工深さ | 加工能力 | |||||||||||
| 板材 | パイプ（0.03mm加工時） | |||||||||||||
| S-CM4_OD | 90° | 75° | 0.05 〜 15mm |
幅 | 18 〜 48mm |
径 | 60mm | 120mm | 220mm | 320mm | 510mm | 6.0kg | 85 × 85 × 185mm | 4EA(S-501306-CM4-780)-8面使用 |
| 幅 | 27mm | 29mm | 31mm | 33mm | 43mm | |||||||||
・本商品の設計および仕様は、2017年02月のものです。
・製品改善のために予告なしに変更される場合があります。
・当社製品をご使用になる時は必ず作業マニュアルと機械上の表記された安全に関する注意事項を熟読して下さい。
モーター仕様
| 定格出力 | 定格電圧 | 運転環境 | |
|---|---|---|---|
| 切削モーター | 1050W | AC 200 〜 220V / 50 〜 60Hz | -20 〜 40℃ / 20 〜 80％RH |
標準装備
- 配管用ガイドロールを標準装着
- ハンドル
- 六角レンチ１種、星形（トルクス）レンチ１種
オプション
- 替え刃（チップ）：S-CM4_GC1306
- チップ固定ボルト

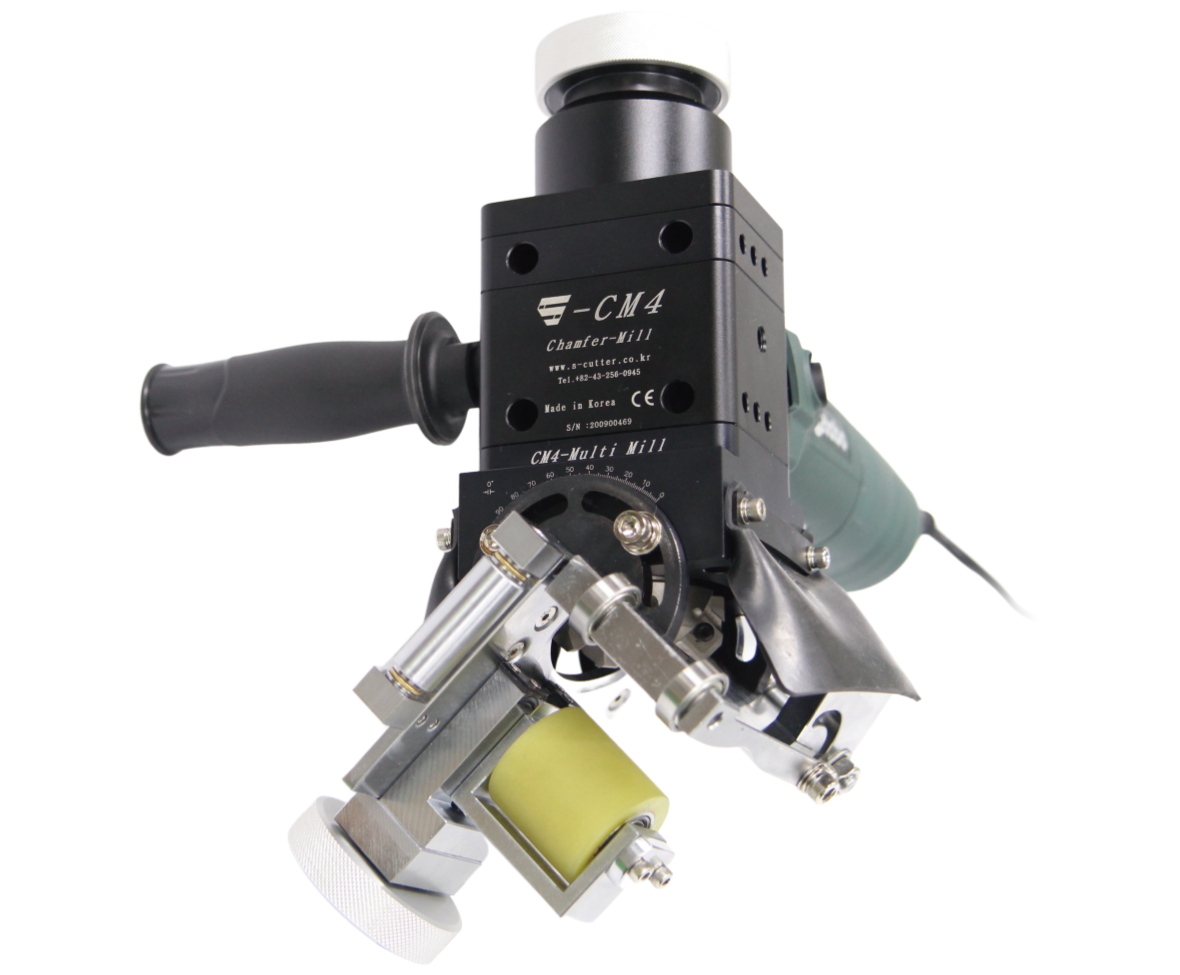

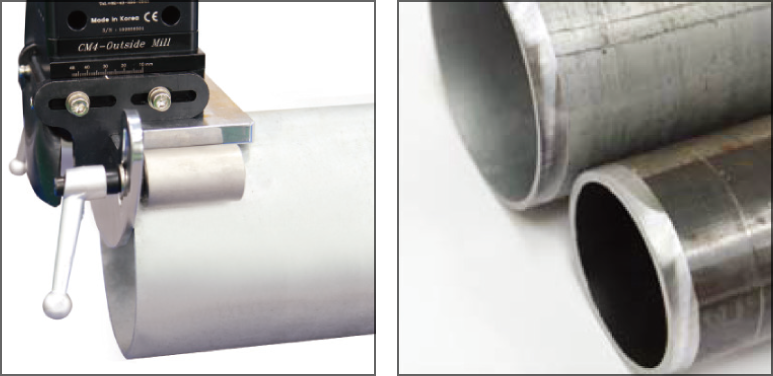

S-CM4_M_GC パイプ用ハンドベベラー（固定用内径ローラー搭載タイプ）
- 開先角度：15〜75° / 0〜14C
- 適応ワーク：パイプ / 平板
装置仕様
| 製品番号 | 作業能力 | ||||
|---|---|---|---|---|---|
| ワーク形状 | 加工素材 | 加工量調節 | 加工深さ | ||
| パイプ | 板材 | ||||
| S-CM4_M_GC | 内径150mm 〜 制限なし | 30mmまで | スチール、鋼、 プラスチックなど |
手動調整式 （緩み止めボールプランジャー搭載） |
最小 0.05mm |
| 製品番号 | 機械能力 | 重量 | 寸法 （D×L×H） |
インサートチップ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 開先角度 | 刃物角度 | 加工深さ | 角度毎の能力 | |||||||||
| S-CM4_M_GC | 15〜75° | 45° | 0.05 〜 15mm |
開先 角度 |
15° | 30° | 45° | 60° | 75° | 7.0kg | 120 × 310 × 400mm | 4個(S-501306-CM4_M_GC)-裏表、計8コーナー使用可能 |
| 板厚 | 16mm | 19mm | 14mm | 10mm | 8mm | |||||||
| 切削幅 | 17mm | 22mm | 20mm | 22mm | 31mm | |||||||
・本商品の設計および仕様は、2021年03月のものです。
・製品改良のため、予告なくデータを変更することがあります。
・本製品をお使いになる前に、必ず取扱説明書および装置に記載されている安全上の注意事項をお読みください。
モーター仕様
| 定格電力 | 定格電圧 | 運転環境 | |
|---|---|---|---|
| 切削モーター | 1080W | AC 200〜220V / 50〜60Hz | -20 〜 40℃ / 20 〜 80％RH |
標準付属品
- パイプ用ガイドローラー（本体組み込み済）
- ハンドル
- 工具（六角レンチ×１、トルクスレンチ×１）
別売り消耗品
- 替え刃（チップ）：S-CM4_GC1306
- チップ固定ボルト
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
