S-500 半自動回転式大径配管切断・開先加工機

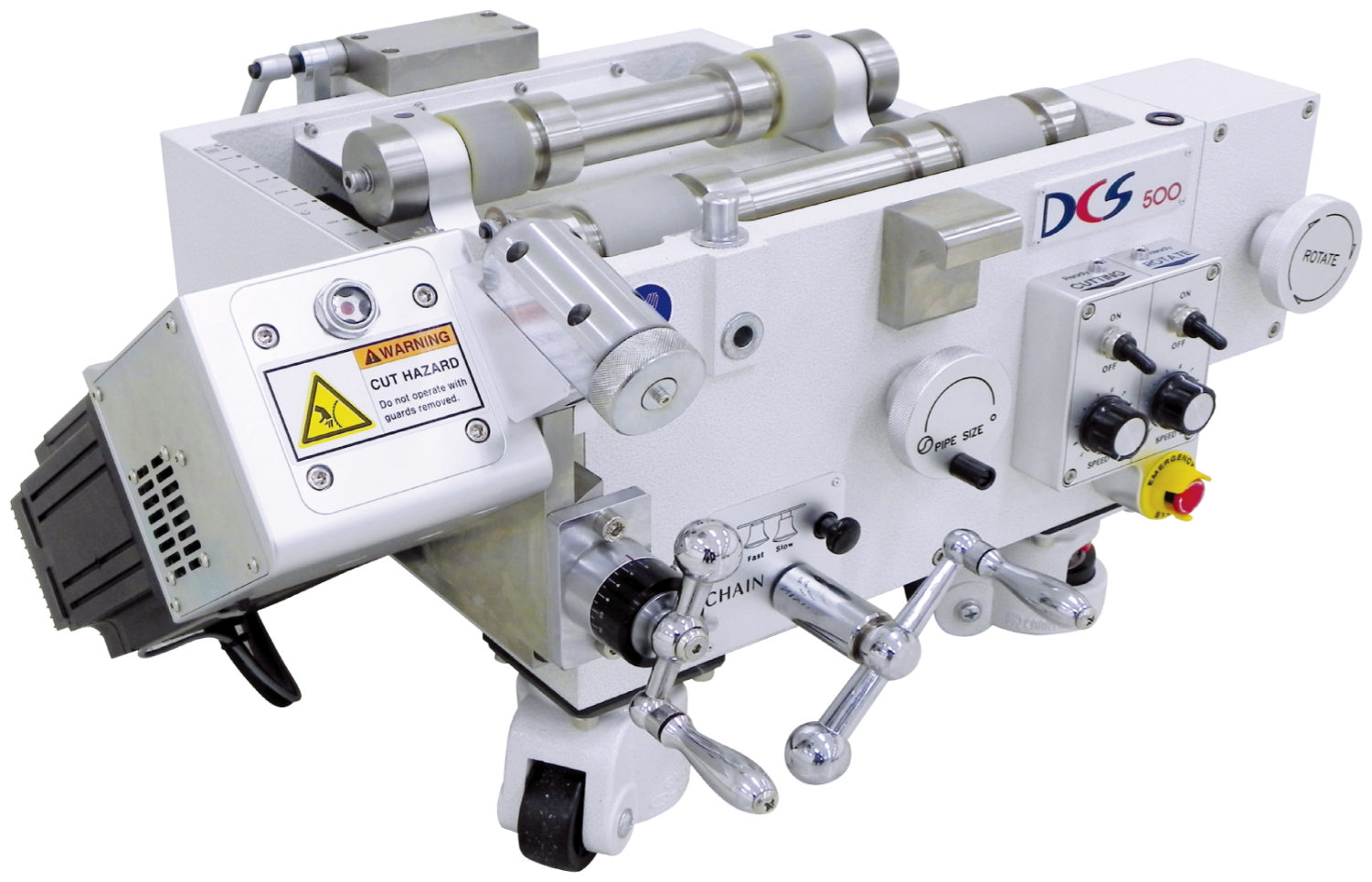

DCS ENG社 S-500 半自動回転式大径配管切断・開先加工機
  • ステンレス配管工事の必須装備
  • パイプ回転切断方式採用
  • 切断加工能力:配管 O.D 16〜510mm
  • 自動回転方式で容易に配管切断が可能
  • 機器一台で 16〜510mm 切断、開先加工
    ・16〜60mm:ローラークランプ
    ・60〜150mm:チェーンクランプ
    ・最大600mmまで使用可能(有償オプション:延長チェーン
     使用時)
  • 切断刃の挟み込み防止機構
    (大口径での優れた性能を発揮)
  • 大口径面取りの時、偏心を最小限に抑える。
  • 切断と開先時の切込み量を自由に調節

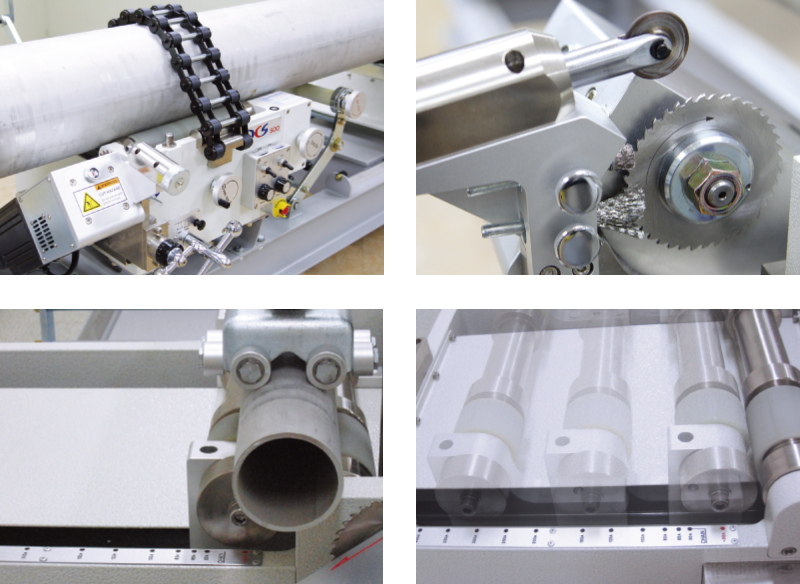

DCS ENG社 S-500 ディテール画像

S-500専用作業台

DCS ENG社 S-500専用作業台

装置仕様

製品番号 切断能力 面取り能力 寸法
(D×L×H)
重量
最小口径 最大口径 最小厚み 最大厚み
(推奨)
最小口径 最大口径 最小
厚み
最大厚み
(推奨)
面取り
角度
S-500 16mm
(3/8inch)
510mm
(20inch)
0.8mm*1 10mm
(8mm)
16mm
(3/8inch)
510mm
(20inch)
- 10mm
(8mm)
30 / 32 / 35 / 37.5 / 45° 413 × 460 × 325mm 92kg

・*1)切断最小厚みは16mm基準です。
・本商品の設計および仕様は、2017年02月のものです。
・製品改善のために予告なしに変更される場合があります。
・当社製品をご使用になる時は必ず作業マニュアルと機械上の表記された安全に関する注意事項を熟読して下さい。

モーター仕様

  定格出力 定格電圧 定格電流 運転環境
切断モーター 1500W AC 220V 5.7A 0 〜 40℃ / 20 〜 80%RH
回転モーター 400W AC 220V 2A 0 〜 40℃ / 20 〜 80%RH

標準装備

  • S-500_VC:小口径配管固定用(16〜60mm)
  • S-500_CC:大口径配管固定用(60〜510mm)
  • 一体型工具ボックス(標準付属品)

オプション

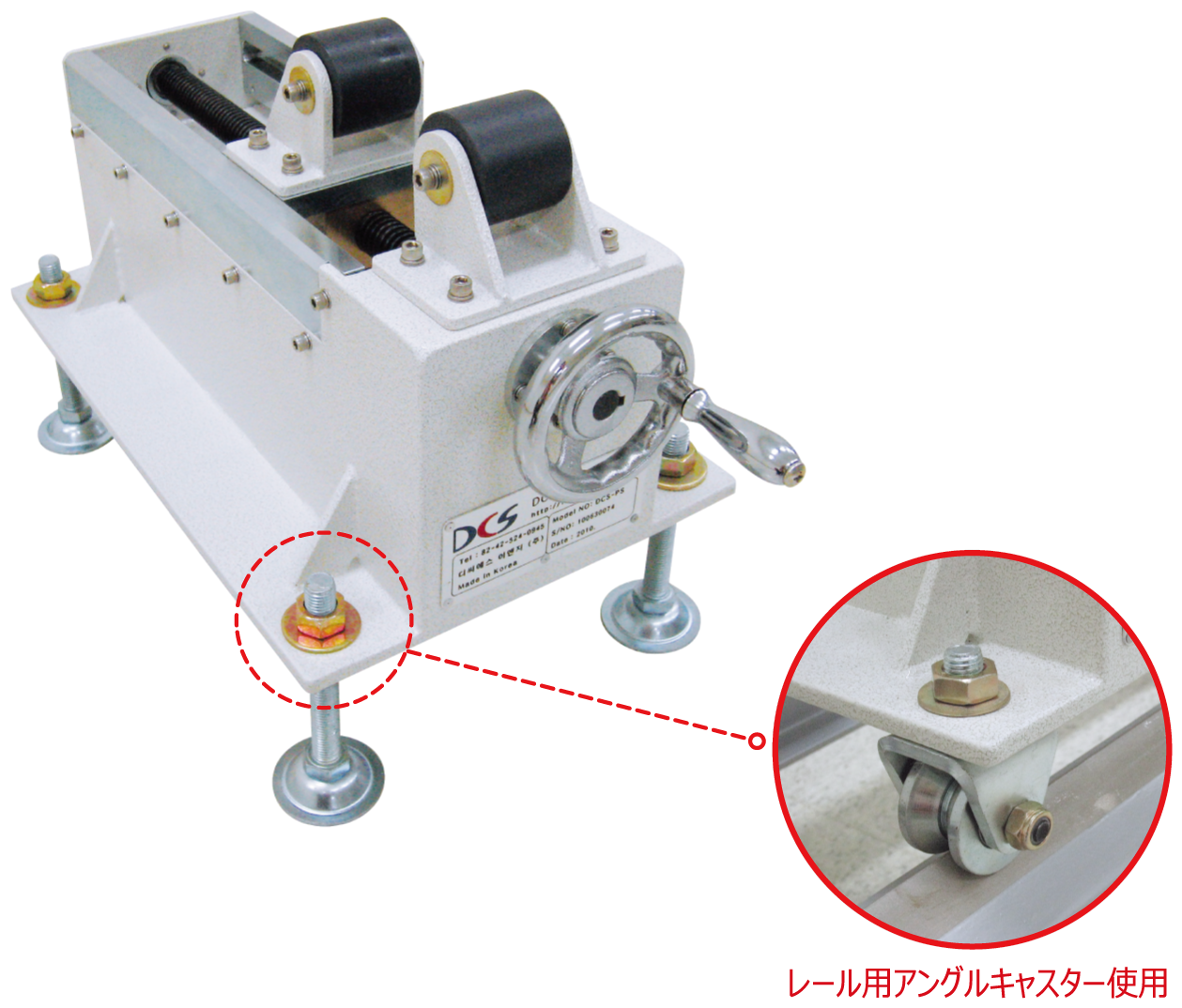

    DCS ENG社 S-500_PS:パイプ支持用補助装置
  • S-500_PS:パイプ支持用補助装置
    長尺配管のサポート治具です。
    ・回転運動に合うように設計
    ・溶接の際にターンテーブルとして使用が可能
    ・3組で構成して使用
    ・レール用アングルキャスター組み立て時、前後移動が容易です。

    装備規格:280×450×320H
    装備重さ:33kg
    固定能力:16〜510mm
    固定荷重:600kg

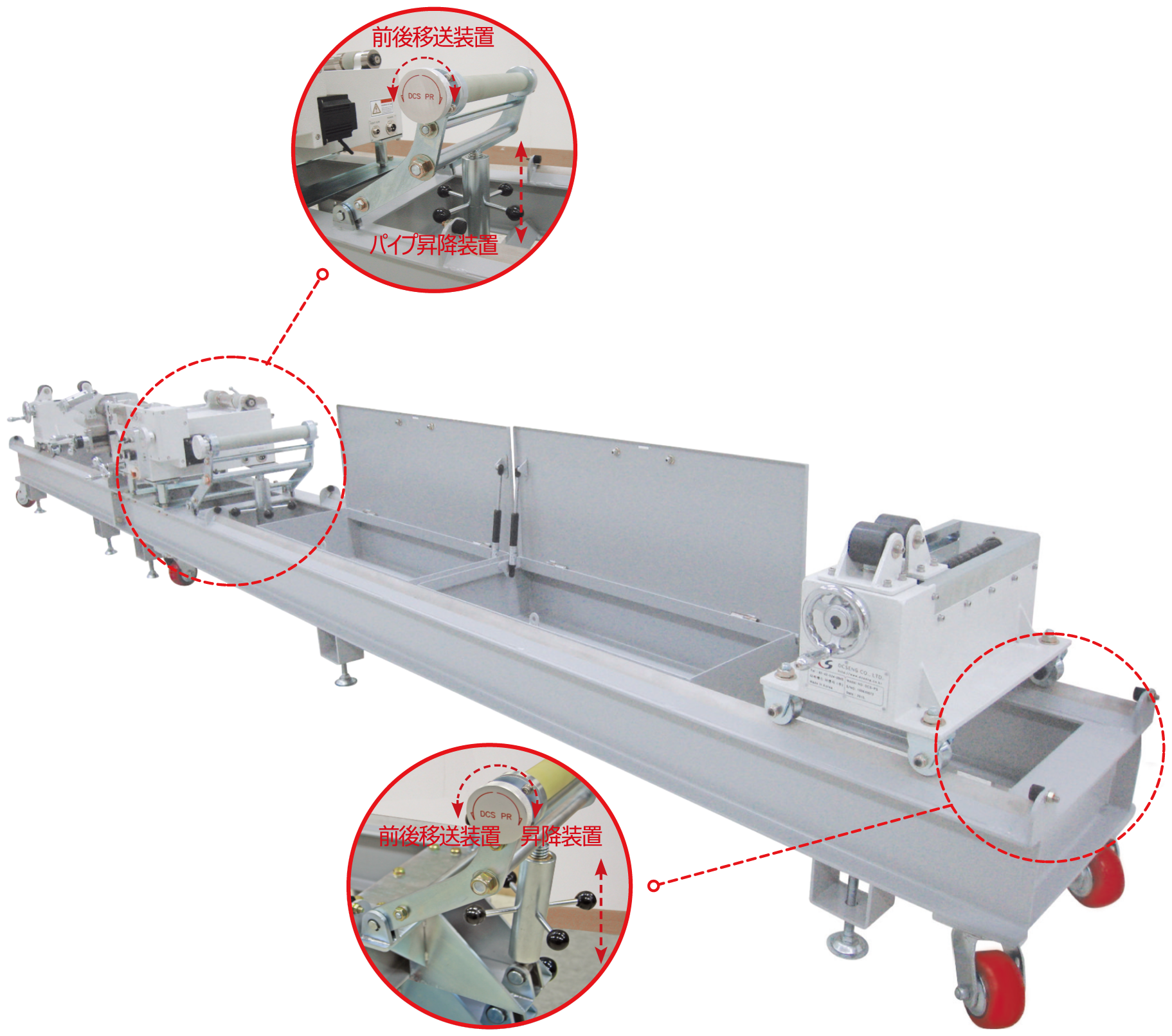

  • DCS ENG社 S-500_PL:パイプの昇・下降および移送装置
  • S-500_PL:パイプの昇・下降および移送装置
    ・組み立て型配管上下調整機構
    ・重量物を容易に昇降させる装置です。
    ・オプション品

    配管上下調整機構
    ・重量物を容易に昇下降させる装置です。

    前後移送装置
    ・切断位置を容易に細かく合わせる装置です。

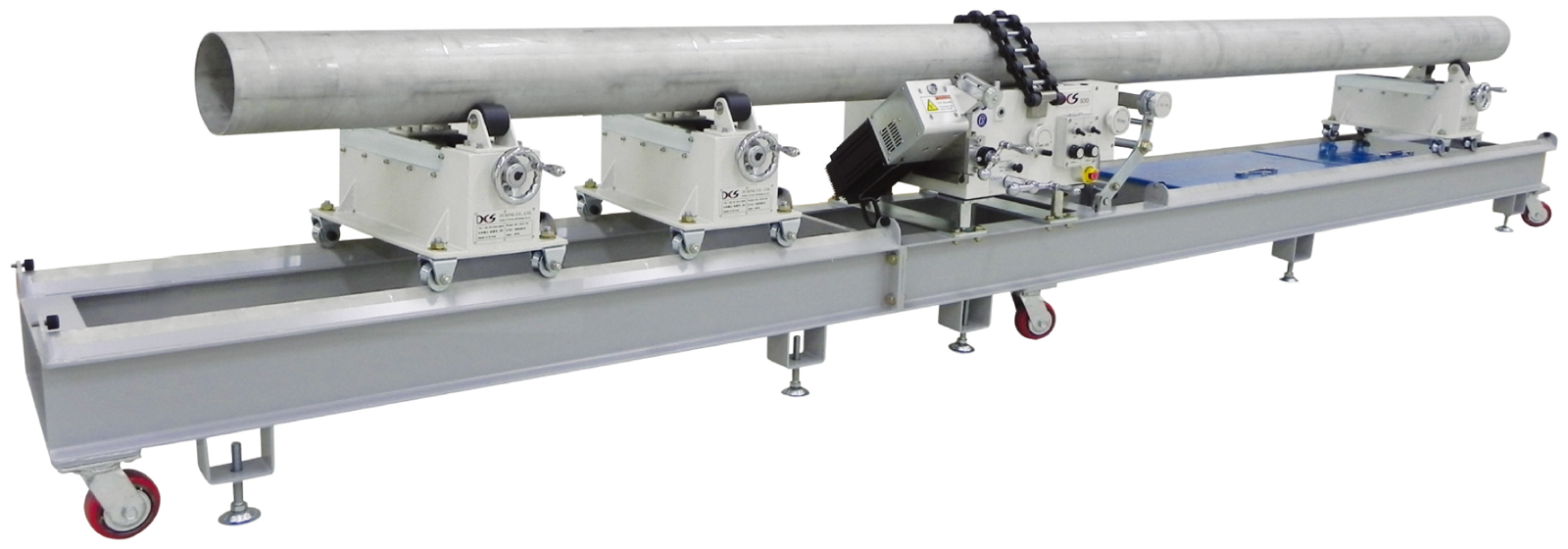

  • DCS ENG社 S-500_PR:総合レール
  • S-500_PR:総合レール
    S-500_PLとS-500_PS 3組と組み合わせて使用する装備テーブルです。
    製品は全て組み立てられて出荷されるので、納品後直ちにご使用いただけます。
    ・S500_PS 3組と組み合わせて使用
    ・大口径および重量物作業に必需品
    ・パイプ昇下降装置を含む
    ・前後移送装置で切断位置を細かく調節
    ・一体型工具箱(800×390×160H×2EA)

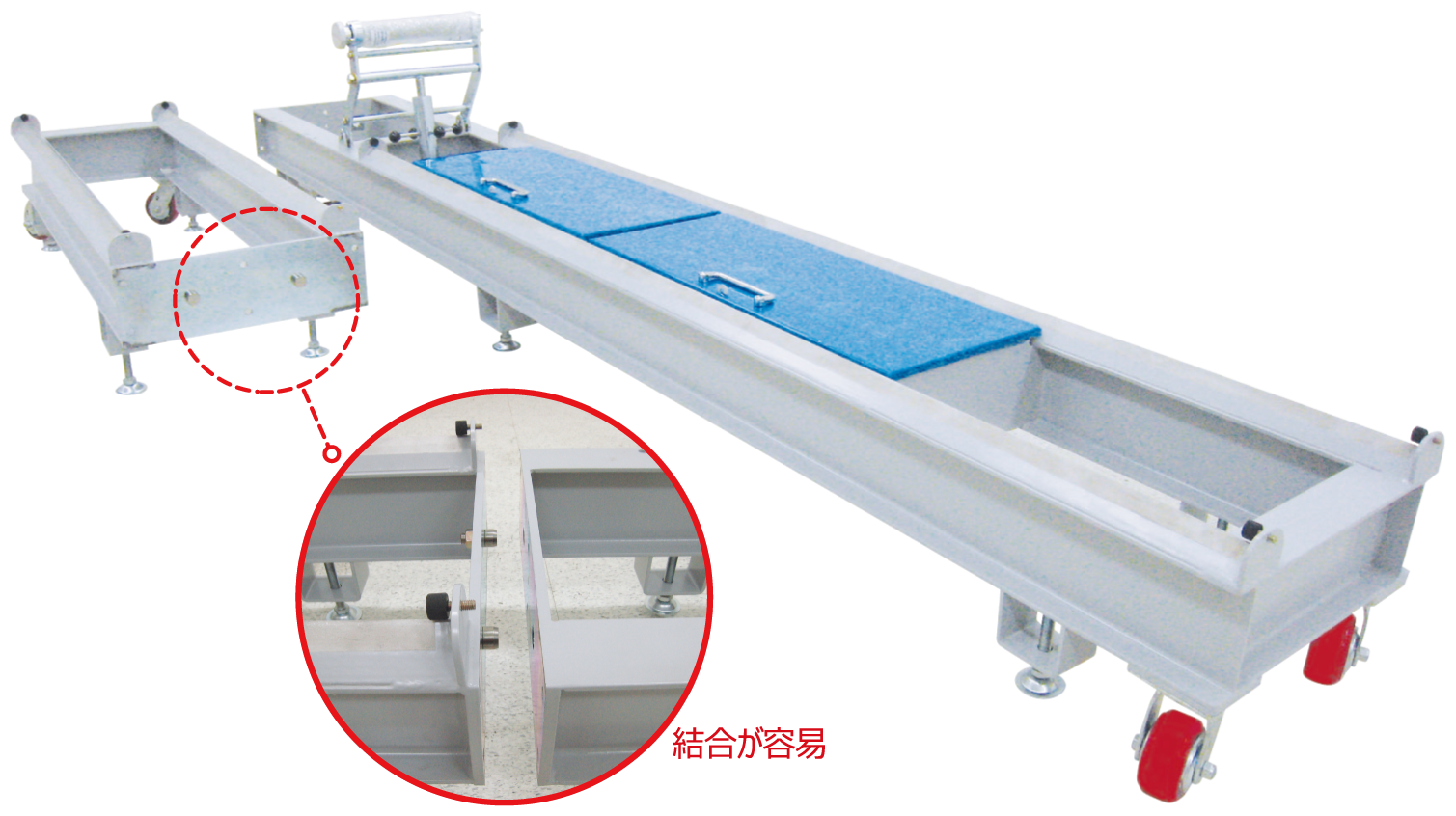

    ・位置決めピン形式で組立が簡単です。

    大口径・長尺・肉厚管用レール
    装備規格:5000×465×350H 2分割時 1600, 3400
    装備重さ:180kg
    固定能力:6m(16〜510mm)
    定格荷重:400kg、調節椅子 1000kg

その他、オプション・アクセサリがあります。
