DCS ENG社 S-100LT/S-150LT/S-200LT オービタル切断・開先加工機
S-300HV / S-600HV 全自動配管用マシニングセンター

- 配管加工ラインに必須
- 装置能力:配管 O.D 60〜620mm まで切断・開先加工可能
- 最大加工範囲:80t

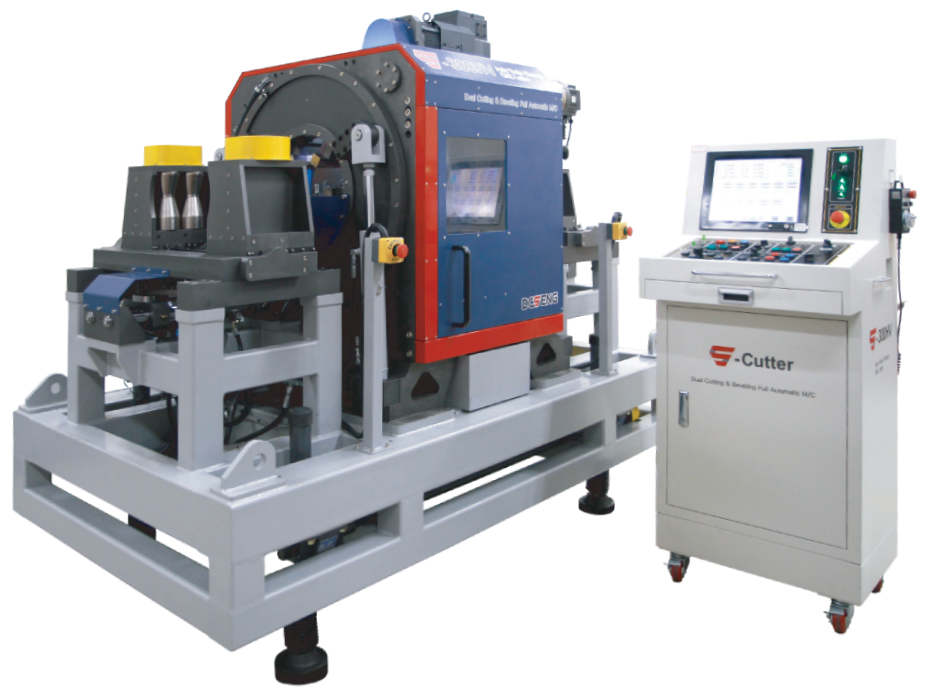

- 世界初 両端切断・開先の全自動マシニングセンター
1台で段取り替え無しでパイプ切断と両端の開先加工を実現
- パイプパススルー方式 ワークが加工機内部を通り抜けるライン組み込み方式でワークスペースを最小化
- 6連ツールホルダー 装着に便利性を最大化
- 8軸サーボモーター制御により全ての開先形状に対応
- パイプ自動供給/搬出装置の統合の構成とセンタリング機能
- 自動油圧補正システム パイプの種類に応じてクランプ圧力を設定して変形を最小限に抑える
- ツールプリセッター/チップコンベア/クーラントシステム 搭載

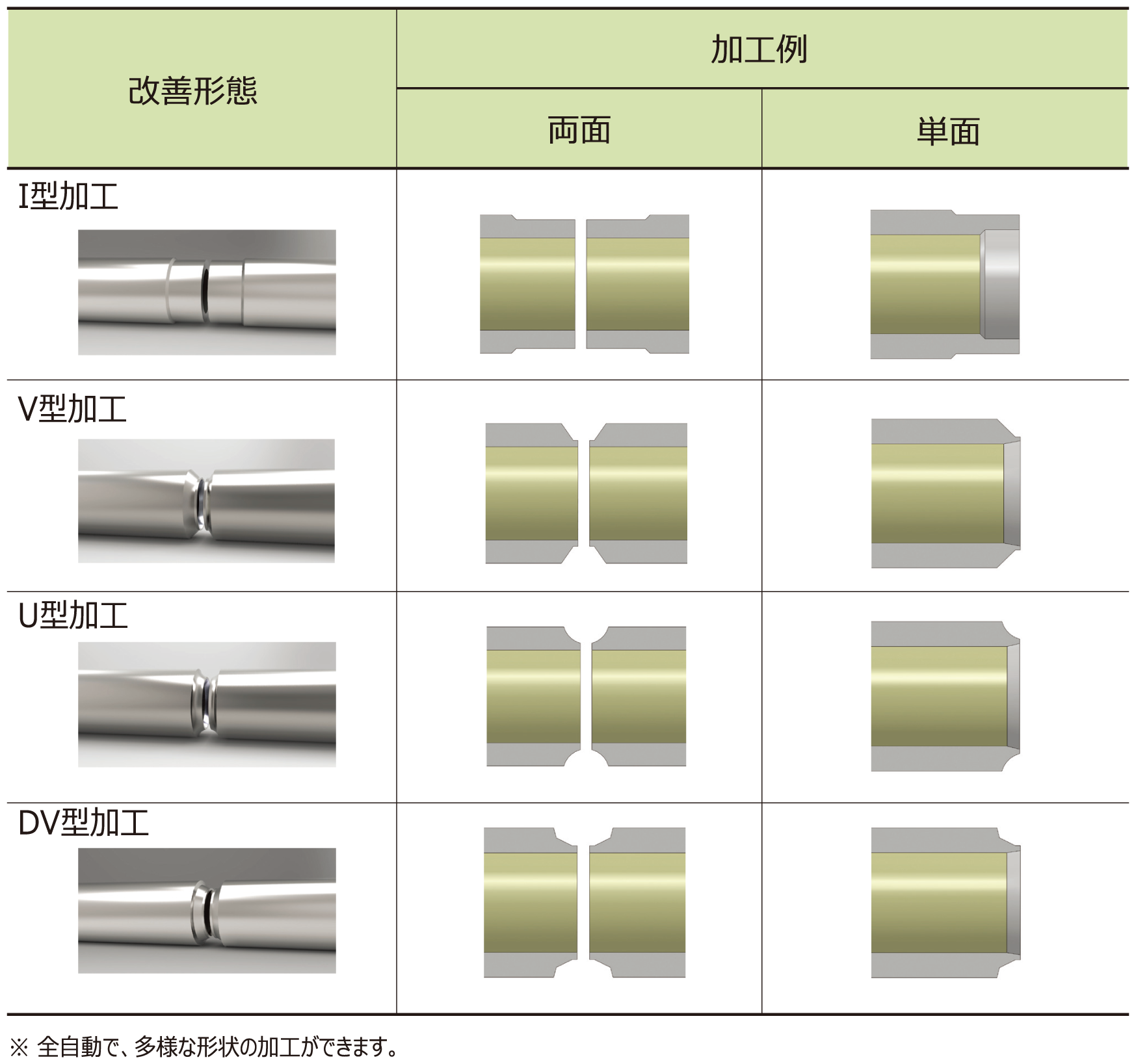

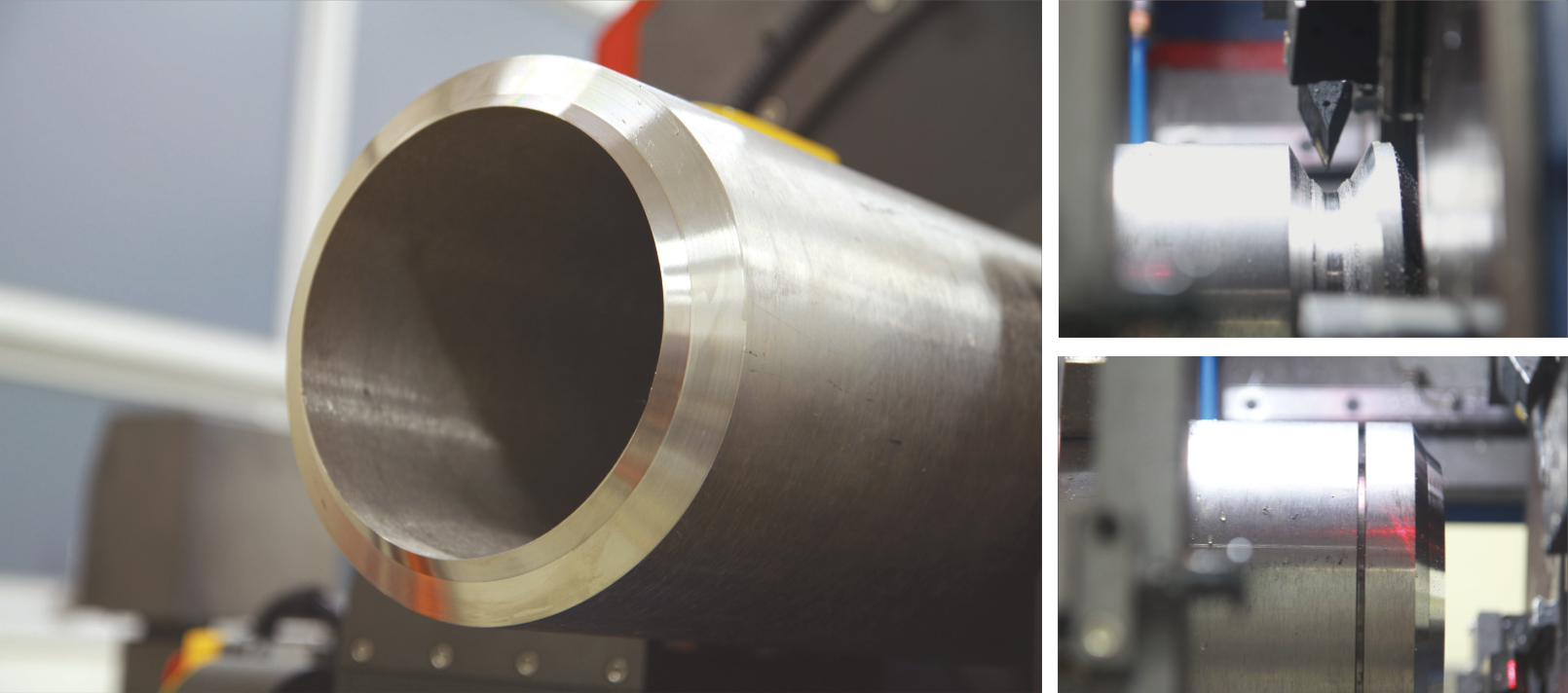

加工例(S-300HV / S-600HV)


装置仕様
製品番号 | 切断径 | 切断厚さ* | ツールホルダー | X軸距離 | Z軸距離 | 回転モーター 容量 |
X軸モーター 容量 |
Z軸モーター 容量 |
---|---|---|---|---|---|---|---|---|
S-300HV | 60〜320mm (2〜12inch) |
80mm | 6(8)セット | 80mm | 160mm | 11Kw | 1.5Kw | 1Kw |
S-600HV | 250〜620mm (10〜24inch) |
100mm | 6(8)セット | 100mm | 220mm | 22Kw | 3Kw | 3Kw |
製品番号 | パイプフィーダー アセンブル* |
センタリング調整* | 油圧ユニット* | 寸法(D×L×H) | 電源 | 重量 |
---|---|---|---|---|---|---|
S-300HV | 2 セット | 200mm | 3.75Kw | 2350 × 1400 × 2000(2200)mm | 3P / 220V / 60Hz | 4500kg |
S-600HV | 3 セット | 350mm | 6Kw | 2800 × 2000 × 2500(2850)mm | 3P / 380V / 60Hz | 7500kg |
・*)全自動
・本データはお客様の注文の仕様に合わせて製作したもので、予告なしに変更される場合があります。詳細な内容は、お問い合わせください。
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
