DCS ENG社 S-100LT/S-150LT/S-200LT オービタル切断・開先加工機

S-150 半自動オービタル切断・開先加工機

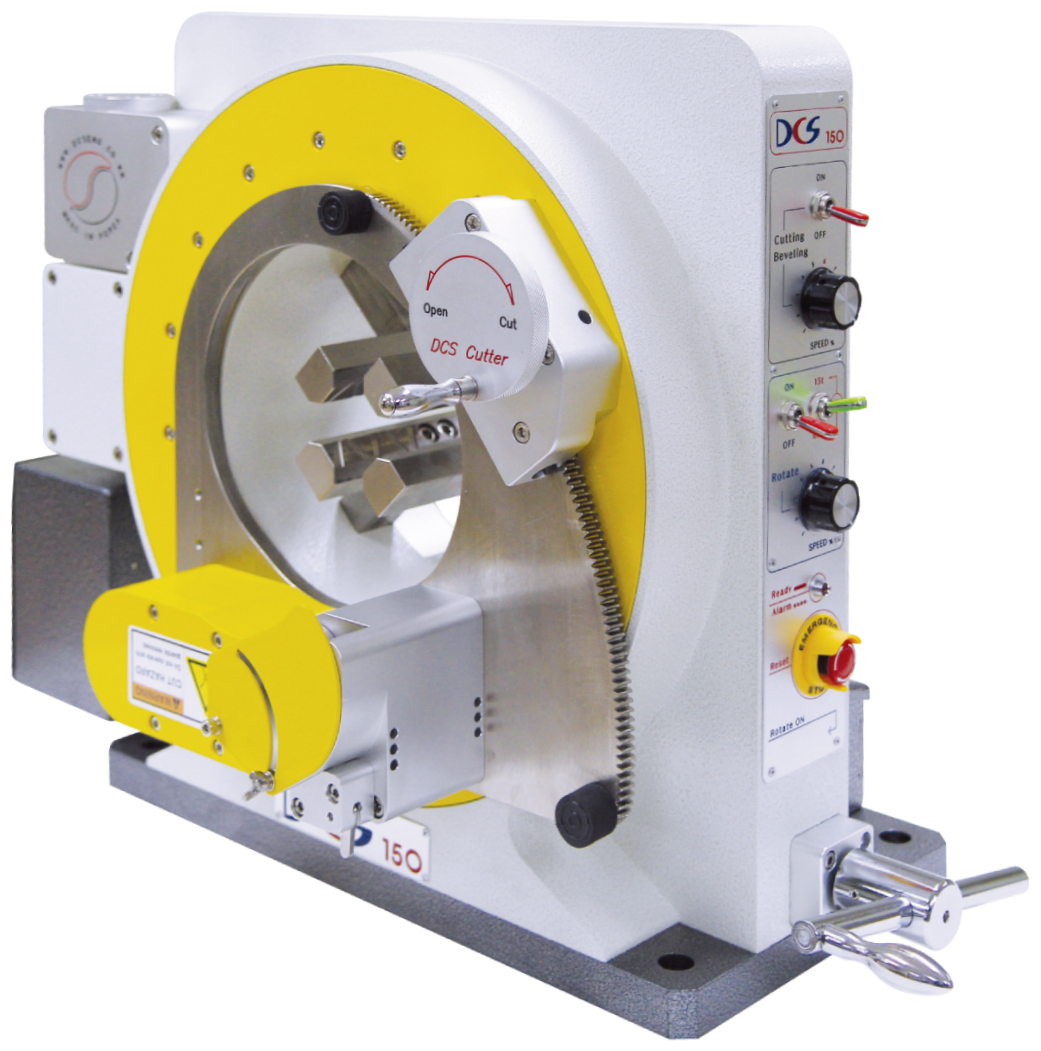

DCS ENG社 S-150 半自動オービタル切断・開先加工機
  • 薄くても厚くても一周で切断
  • 世界最高の使いやすさと作業速度
  • 切断加工能力:配管 O.D 16〜170mm(コレット使用時 O.D 6.35mm〜)
  • 自動回転方式でオペレーターの負担を軽減し、安定性も向上
    通常の板厚の場合は正方向に回転
    薄肉管は逆方向に回転切断することで配管を潰さず切断可能
  • オービタル方式の進化
    切断モーターを本体に固定(配管と刃物の位置関係が安定され、ビビりを軽減)
    半永久的なバックラッシュゼロ化設計
  • 切断と面取り時加工の刃切込み量を自由に調節

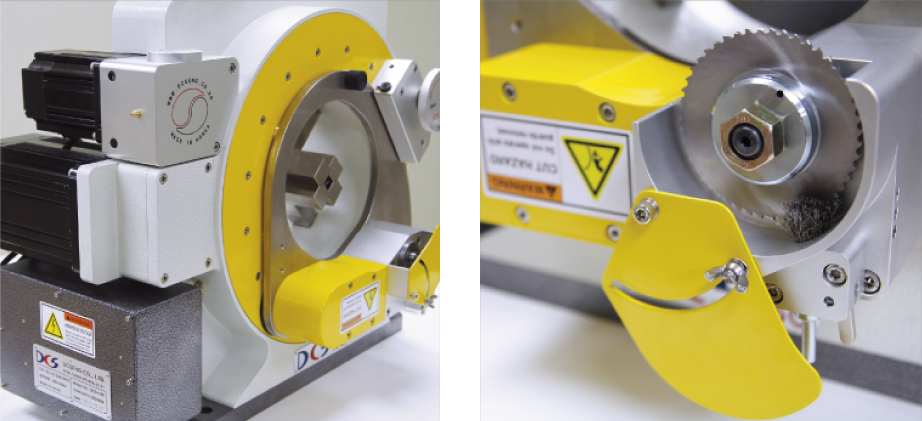

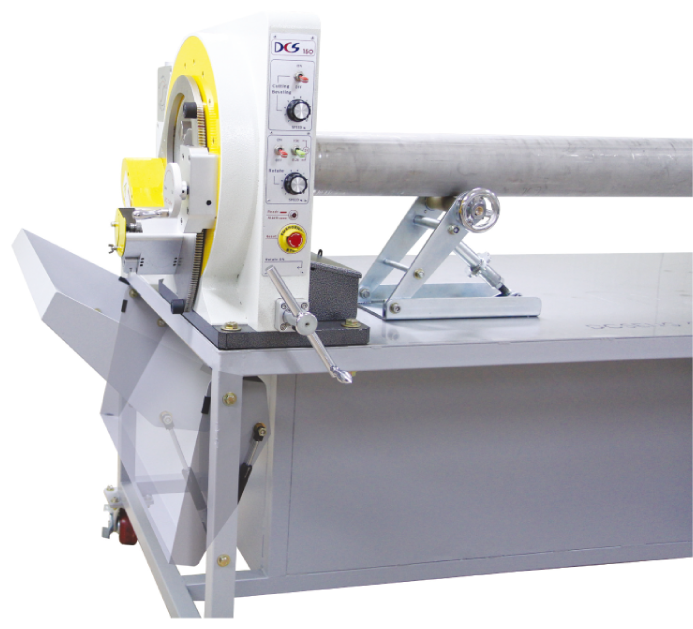

DCS ENG社 S-150 ディテール画像

S-150専用作業台(MT)

DCS ENG社 S-150専用作業台(MT)

装置仕様

製品番号 切断能力 面取り能力 寸法
(D×L×H)
重量
最小口径 最大口径 最小厚み 最大厚み
(推奨)
最小口径 最大口径 最小
厚み
最大厚み
(推奨)
面取り
角度
S-150 6.35mm
(1/4inch)*1
170mm
(6inch)
0.5mm*2 12mm
(10mm)
16mm
(3/8inch)
170mm
(6inch)
- 12mm
(10mm)
30 / 32 / 35 / 37.5 / 45° 660 × 360 × 505mm 100kg
16mm
(3/8inch)

・*1)コレットの仕様(1/4inch, 3/8inch, 1/2inch)
・*2)切断最小厚みは16mm基準です。
・本商品の設計および仕様は、2017年02月のものです。
・製品改善のために予告なしに変更される場合があります。
・当社製品をご使用になる時は必ず作業マニュアルと機械上の表記された安全に関する注意事項を熟読して下さい。

モーター仕様

  定格出力 定格電圧 定格電流 運転環境
切断モーター 1500W AC 220V 5.7A 0 〜 40℃ / 20 〜 80%RH
回転モーター 400W AC 220V 2A 0 〜 40℃ / 20 〜 80%RH

標準装備

  • 一体型工具ボックス

オプション

    DCS ENG社 S-150_RS:テーブル用管移送装置

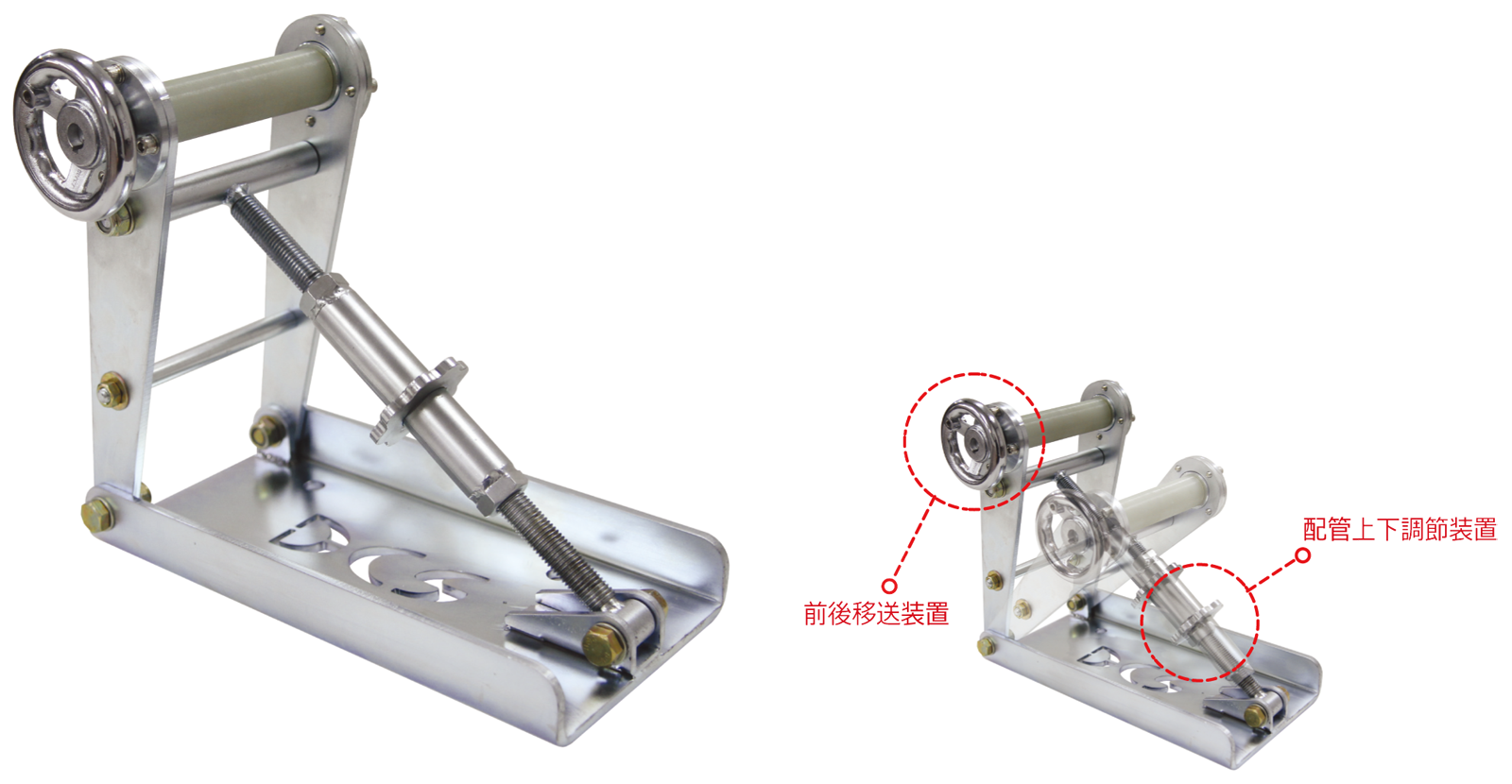

  • S-150_RS:テーブル用管移送装置(配管送り高さ調整機構)
    重い配管作業に必ず必要な装置です。
    パイプ切断位置を簡単に合わせることができます。
    ・テーブル用配管移送装置
    ・前後移送装置で切断位置を細かく調節
    ・S-150_VSと併せて使います。
    ・ユーザー様の作業台等に取り付けて使うことができます。
  • DCS ENG社 S-150_VS:スタンド型管移送装置

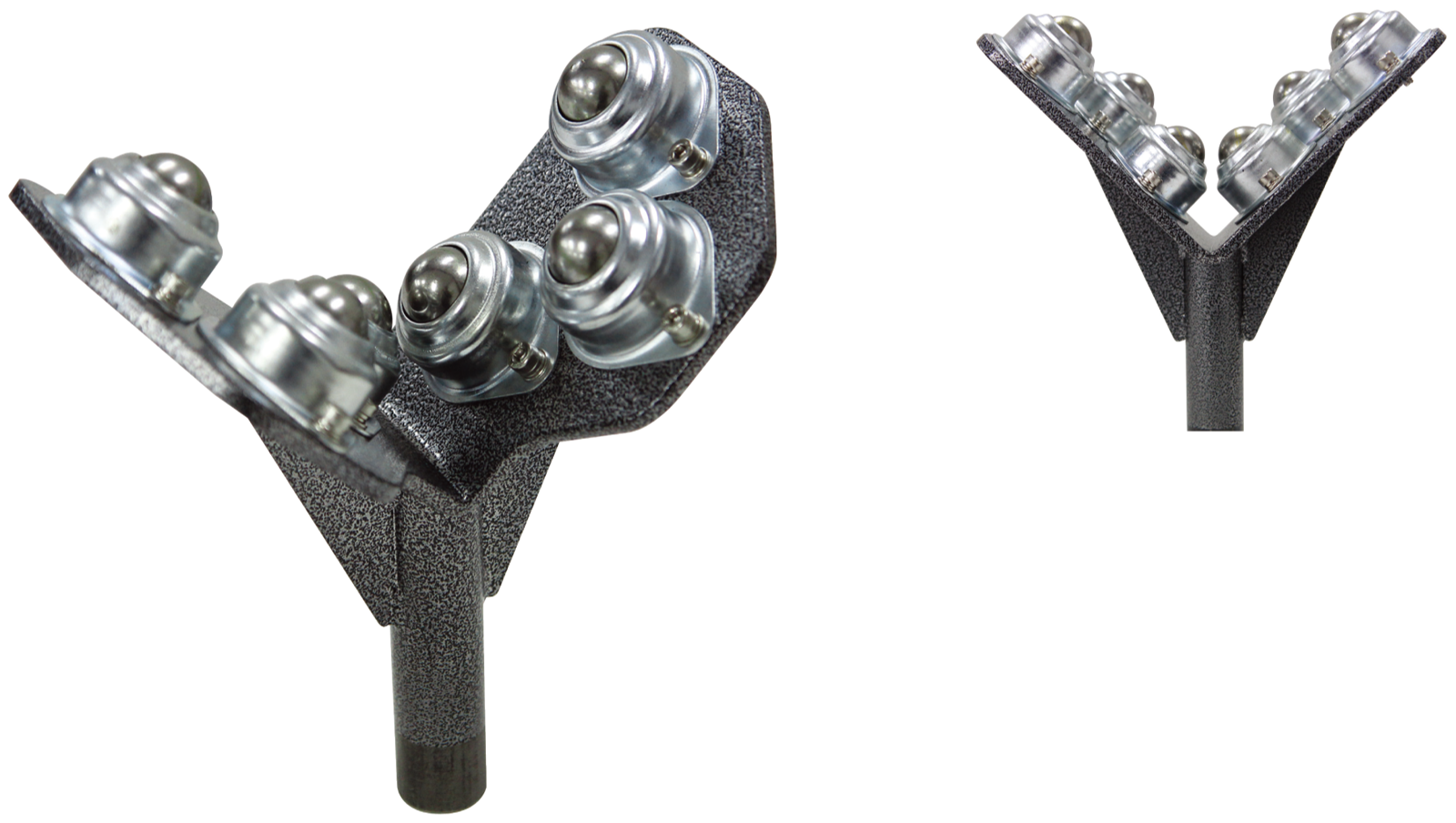

  • S-150_VS:スタンド型管移送装置
    重い配管作業に必ず必要な装置です。
    上部V型ヘッドの部分だけ供給します。
    ・スタンド型配管移送装置
    ・前後移送および回転に適合するように設計
    ・S-150_RSと併せて使います。
    ・ユーザー様の作業台等に取り付けて使うことができます。

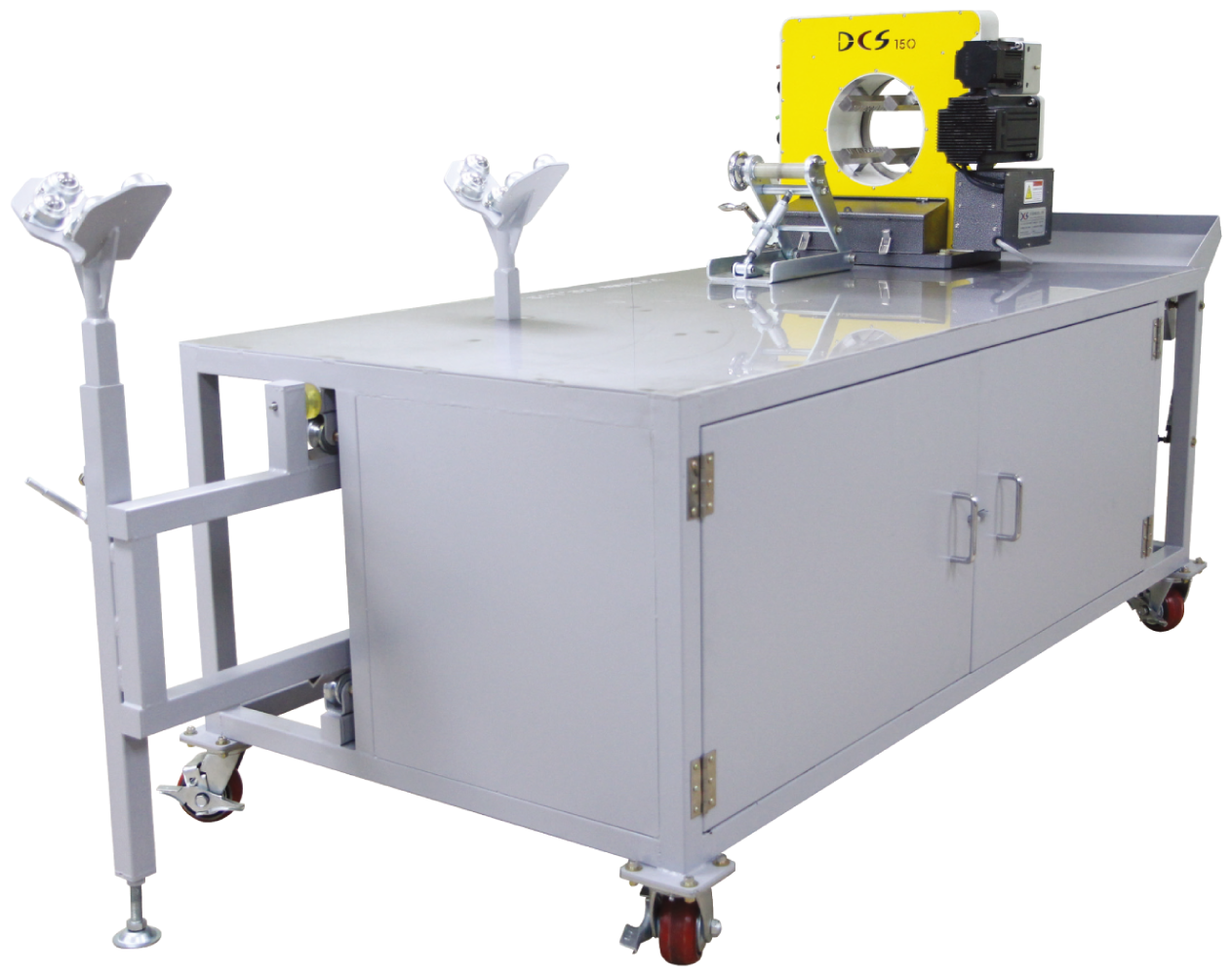

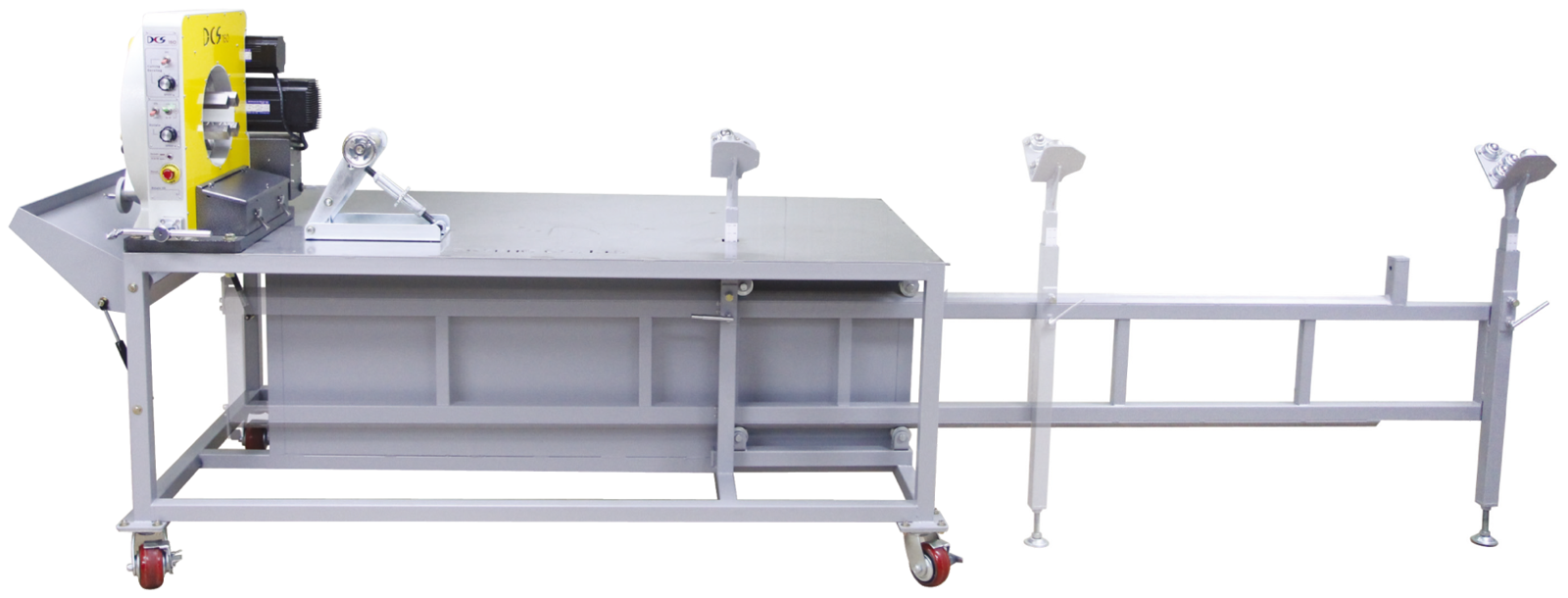

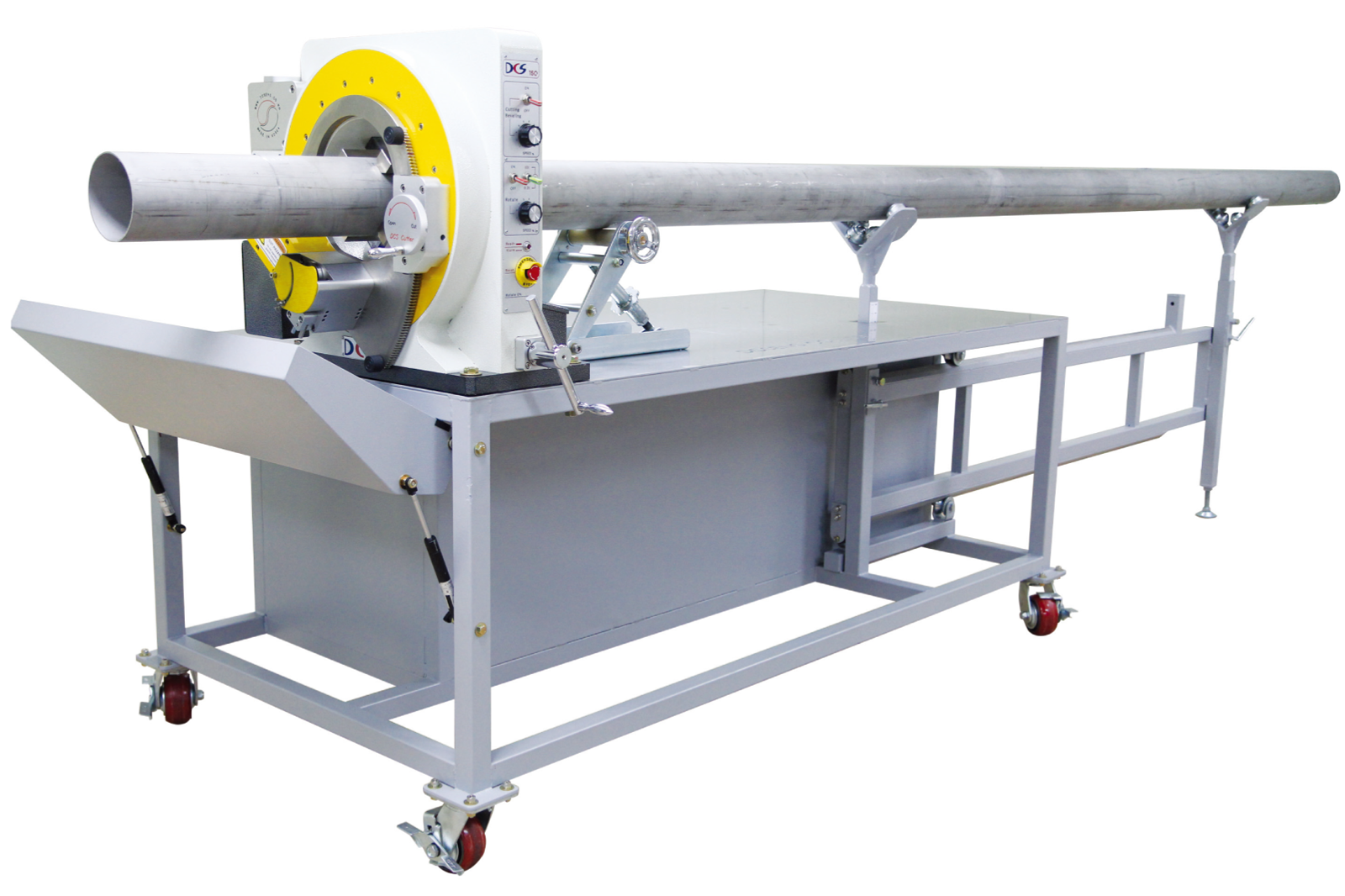

  • DCS ENG社 S-150_MT:作業台
  • S-150_MT:作業台
    装備テーブルです。
    製品は全て組み立てられて出荷されるので、納品後直ちにご使用いただけます。
    ・S-150_RSを装着してS-150_VS 2セット組み立てられて出荷
    ・6M直管を切断用に設計
    ・S-150_VSと併せて使います。
    ・折り畳み式切粉の受け装備

    大型工具箱内蔵型(500×1600×510H)
    大きさ 900×2300×750H(900×3600×750H)
    材質 SS400 粉体塗装(上板 STS304)
    装備重さ 約200kg
DCS ENG社 S-150_MT:作業台 DCS ENG社 S-150_MT:作業台

その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
