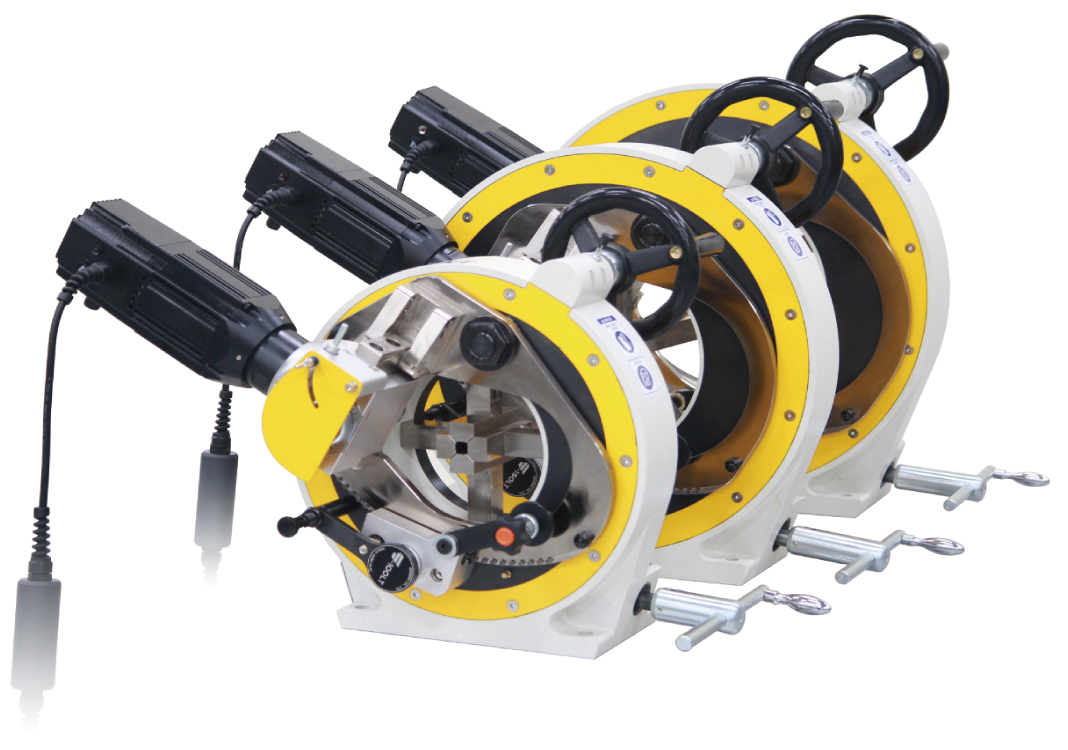

DCS ENG社 S-100LT/S-150LT/S-200LT オービタル切断・開先加工機

S-100LT / S-150LT / S-200LT オービタル切断・開先加工機

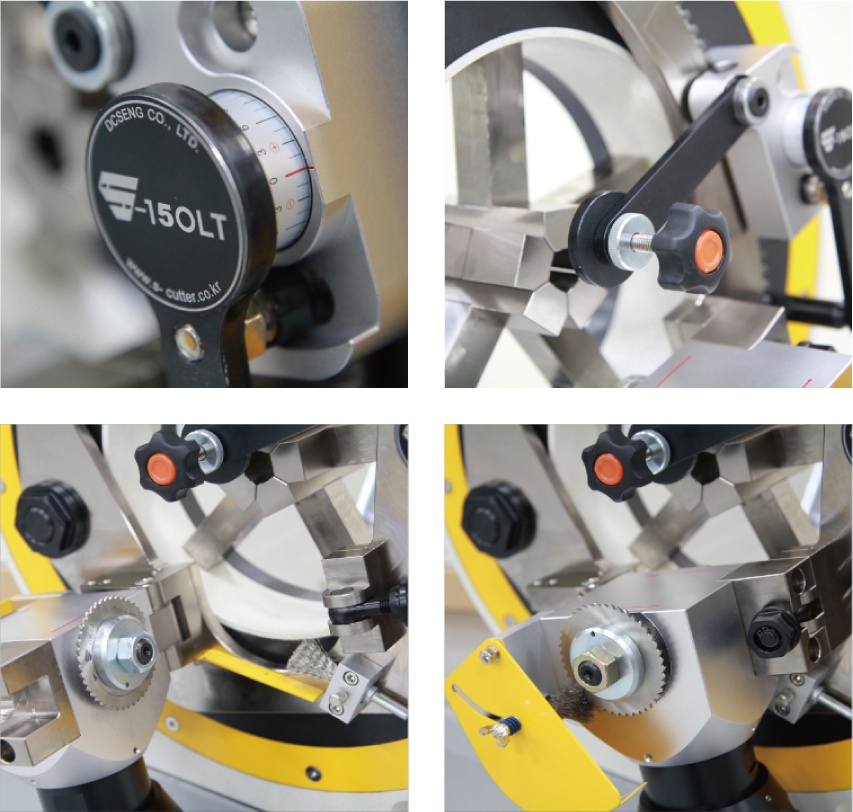

DCS ENG社 S-100LT/S-150LT/S-200LT オービタル切断・開先加工機 DCS ENG社 S-100LT/S-150LT/S-200LT ディテール画像
  • 最高のコストパフォーマンス
  • 装置能力:配管 O.D 6〜220mm 最大加工範囲 t=8.2mm
  • 様々なニーズに対応した設計
    カッティング刃の交換が容易
    短い管材の加工に有利
    エルボーカッティング可能
    切断及び面取り用基本ストッパー装着
    繰り返し作業の操作性が向上
  • 配管 O.D 6〜220mm を一回でクランプ
    オプション品・小径チューブ用コレット仕様:
    (1/4inch, 3/8inch, 1/2inch)
    補助バイス(バイス爪)不要
  • 主軸にオイルレスベアリングを採用
    耐久性の向上
    優れたメンテナンス性
  • 薄肉厚の加工に最適な設計
    管材変形最小化
    カッティング、面取り刃とバイス(固定軸)最短距離確保
  • 加工の深さを微細に調整
    切断及び面取り品質向上
    ワンタッチ式調整機構
  • BLDCモーターの装備
    高品質で安定したトルク
    6段変速
    過負荷保護回路内蔵

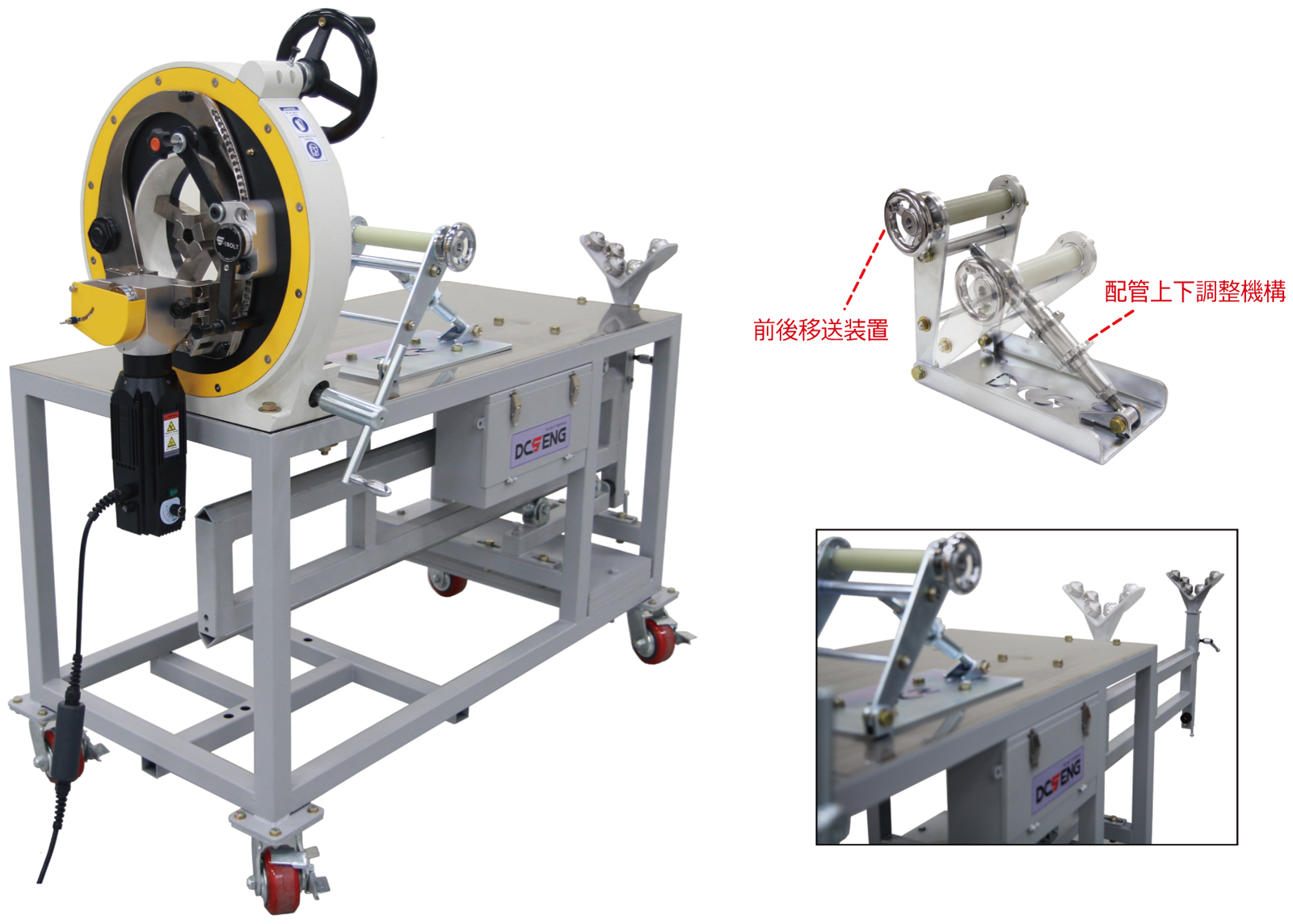

S-LTシリーズ専用作業台(MT)

DCS ENG社 S-LTシリーズ専用作業台(MT)

装置仕様

製品番号 切断・面取り能力 寸法(D×L×H) 重 量
最小口径 最大口径 最小厚み 最大厚み(推奨) 面取り角度
S-100LT 13mm(1/4inch) 120mm(4inch) 0.2mm 8.2mm(5mm) 30 / 32 / 35 / 37.5 / 45° 143 × 366 × 383mm 47kg
S-150LT 20mm(1/2inch) 170mm(6inch) 0.2mm 8.2mm(5mm) 30 / 32 / 35 / 37.5 / 45° 145 × 466 × 483mm 66kg
S-200LT 60mm(2inch) 220mm(8inch) 0.2mm 8.2mm(5mm) 30 / 32 / 35 / 37.5 / 45° 145 × 525 × 542mm 77kg

・コレットの仕様(1/4inch, 3/8inch, 1/2inch)
・切断最小厚みは16mm基準です。
・本商品の設計および仕様は、2017年02月のものです。
・製品改善のために予告なしに変更される場合があります。
・当社製品をご使用になる時は必ず作業マニュアルと機械上の表記された安全に関する注意事項を熟読して下さい。

モーター仕様

  定格出力 定格電圧 定格電流 運転環境
切断モーター 1000W AC 200 〜 220V / 50 〜 60Hz 5.0A -20 〜 40℃ / 20 〜 80%RH

標準装備

  • 一体型工具ボックス

オプション(S-LTシリーズ)

  • S-LT_RS:パイプ移送装置
  • S-LT_VS:パイプスタンド
  • S-LT_MT:作業台

その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
