センリスウェルド社 溶接省人化システム

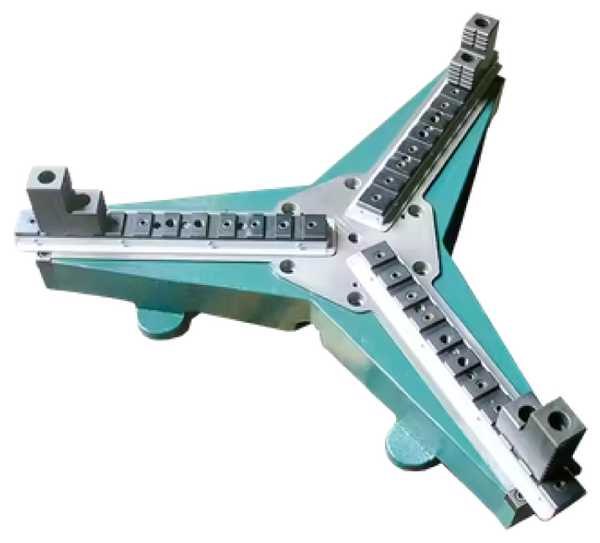

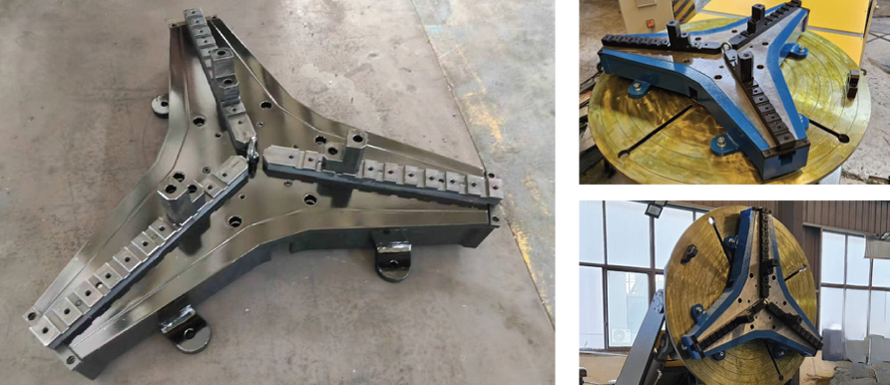

WPTシリーズ溶接チャック
WPTシリーズ溶接チャックは、強力なクランプ力と２mの作業範囲を備え、幅広い用途に対応する手頃な価格の溶接チャックです。
- 強力なクランプ力
- ２mの作業範囲
- 手頃な価格
- 幅広い用途に使用可能
製品図面
仕様・チャック各部寸法
| 型式 | D1（H7） | D2 | D3 | H1（mm） | H（mm） | L2（mm） | L1（mm） | L（mm） | Z-d1 | Z-d |
|---|---|---|---|---|---|---|---|---|---|---|
| WPT600 | φ205×10 | φ275 | - | 175 | 260 | 345 | 60 | 175 | 6-M12×150 | - |
| WPT1000 | φ254×10 | φ350 | - | 175 | 260 | 558 | 80 | 300 | 6-M16×150 | 6-M16×50 |
| WPT1200 | φ254×10 | φ350 | - | 175 | 260 | 658 | 80 | 300 | 6-M16×150 | 6-M16×50 |
| WPT1500 | φ405×10 | φ515 | - | 230 | 350 | 800 | 120 | 500 | 6-M20×200 | 6-M20×60 |
| WPT1600 | φ405×10 | φ515 | - | 230 | 350 | 850 | 120 | 500 | 6-M20×200 | 6-M20×60 |
| WPT1800 | φ405×10 | φ515 | - | 230 | 350 | 900 | 120 | 500 | 6-M20×200 | 6-M20×60 |
| WPT2000 | φ505×10 | φ625 | - | 230 | 350 | 900 | 120 | 500 | 6-M20×200 | 6-M20×60 |
仕様・性能
| 型式 | 最大入力トルク（Nm） | 最大クランプ力（kN） | 積載量（kg） | クランプ範囲（mm） |
|---|---|---|---|---|
| WPT600 | 250 | 35 | 1000 | φ100-600 |
| WPT1000 | 300 | 45 | 1500 | φ200-1000 |
| WPT1200 | 300 | 45 | 1500 | φ200-1200 |
| WPT1500 | 400 | 65 | 2000 | φ300-1500 |
| WPT1600 | 500 | 65 | 2000 | φ300-1600 |
| WPT1800 | 500 | 65 | 2000 | φ300-1800 |
| WPT2000 | 600 | 70 | 2000 | φ300-2000 |
備考：チャックの安全係数はクランプ荷重と作業重量の比10-20%を基準としています。安全のため、安全係数を十分考慮してご使用ください。
フリップ姿勢で使用する場合、重心距離の変化によりクランプ能力が低下します。
その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
