センリスウェルド社 溶接省人化システム

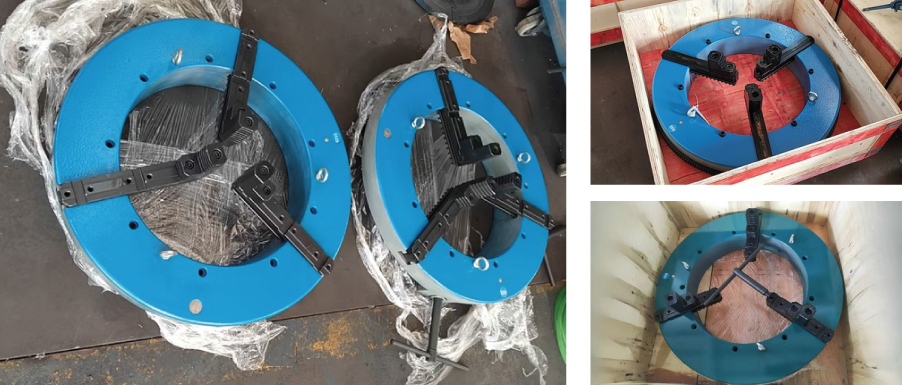

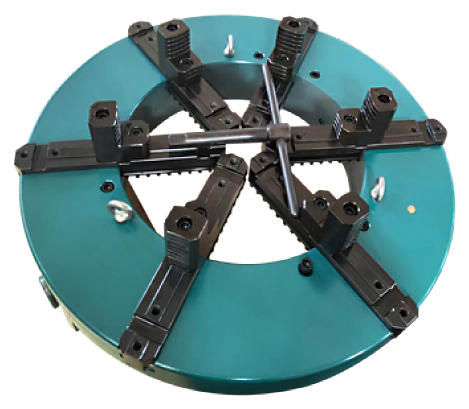

WPSシリーズ溶接チャック
WPSシリーズ溶接チャックは、WPシリーズのアップグレード版として、より大きなクランプ力と大きな貫通穴を備え、調整に便利な溶接チャックです。
- WPシリーズのアップグレード版
- より大きなクランプ力
- 大きな貫通穴
- 調整に便利
製品図面
仕様・チャック各部寸法
| 型式 | D1 | D2 | D3（H7） | D4 | H（mm） | H1（mm） | H2（mm） | L（mm） | Z-d1 | Z-d |
|---|---|---|---|---|---|---|---|---|---|---|
| WPS600 | φ360 | φ395 | φ425 | φ605 | 235 | 108 | 50 | 265 | 6-M12 | 6-φ14 |
| WPS700 | φ410 | φ455 | φ500 | φ705 | 235 | 115 | 50 | 265 | 6-M12 | 6-φ14 |
| WPS750 | φ490 | φ530 | φ570 | φ755 | 235 | 120 | 50 | 325 | 6-M12 | 9-φ14 |
| WPS900 | φ600 | φ650 | φ700 | φ905 | 250 | 120 | 60 | 360 | 6-M12 | 9-φ18 |
| WPS960 | φ630 | φ680 | φ735 | φ960 | 260 | 120 | 60 | 400 | 6-M16 | 9-φ18 |
| WPS1100 | φ760 | φ810 | φ860 | φ1100 | 260 | 120 | 60 | 400 | 6-M16 | 9-φ18 |
| WPS1250 | φ900 | φ955 | φ1010 | φ1300 | 260 | 120 | 60 | 400 | 6-M16 | 9-φ18 |
仕様・性能
| 型式 | 最大入力トルク（Nm） | 最大クランプ力（kN） | 正爪クランプ範囲（mm） | 逆爪クランプ範囲（mm） |
|---|---|---|---|---|
| WPS600 | 400 | 65 | φ100-600 | φ200-600 |
| WPS700 | 400 | 70 | φ100-700 | φ200-700 |
| WPS750 | 400 | 72 | φ200-750 | φ300-750 |
| WPS900 | 500 | 75 | φ200-900 | φ300-900 |
| WPS960 | 500 | 80 | φ300-960 | φ400-960 |
| WPS1100 | 500 | 90 | φ400-1100 | φ500-1100 |
| WPS1250 | 500 | 100 | φ400-1250 | φ500-1250 |
備考：①拡張爪のカスタマイズ可能（クランプ範囲拡大）。②4爪・6爪のカスタマイズ可能。ワークのクランプ部がチャック本体および爪を超える場合、クランプ能力が低下します。
その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
