センリスウェルド社溶接省人化システム

WPシリーズ溶接チャック

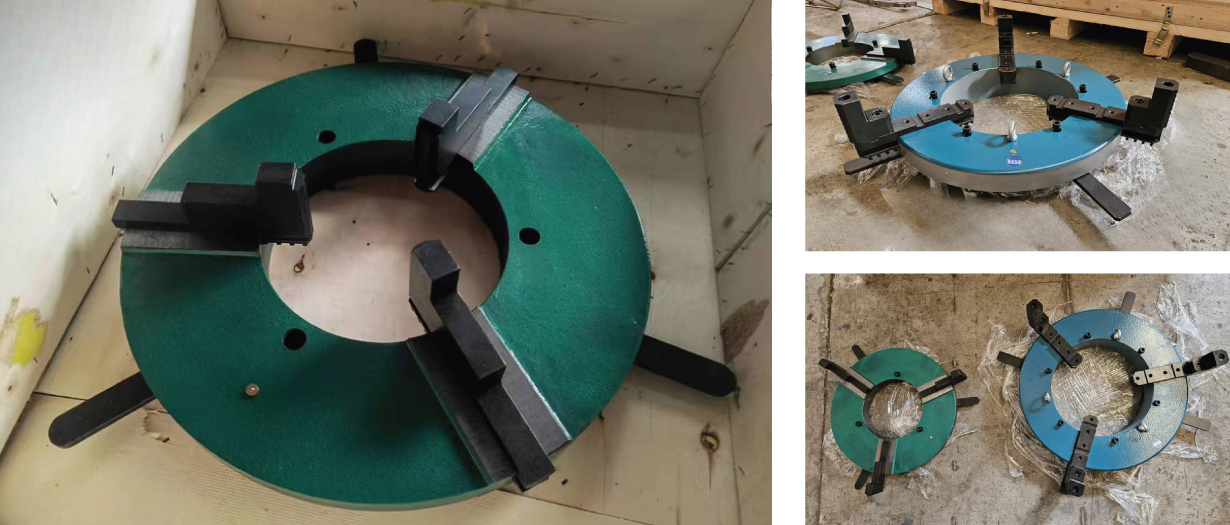

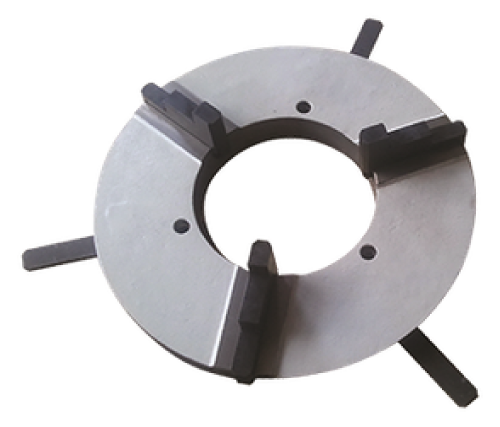

WPシリーズ溶接チャックは、大きな貫通穴を備え、便利な操作性と手頃な価格を実現した溶接チャックです。

センリスウェルド WPシリーズ溶接チャック

大きな貫通穴
便利な操作
手頃な価格

センリスウェルド WPシリーズ溶接チャック

製品図面

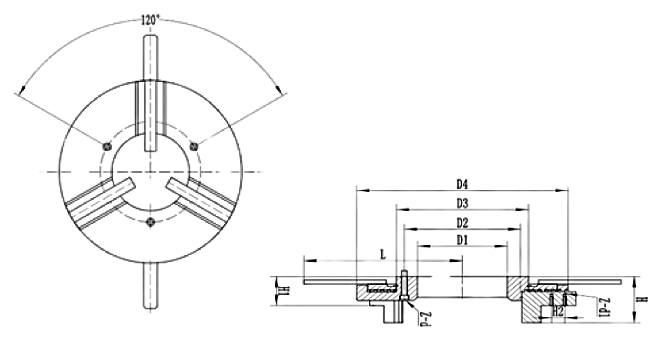

センリスウェルド WPシリーズ溶接チャック製品図面

仕様・チャック各部寸法

型式	D1	D2（H7）	D3	D4	H（mm）	H1（mm）	H2（mm）	L（mm）	Z-d1	Z-d
WP200	φ80	φ100	φ120	φ200	67.5	39	21	200	6-M6	3-M8×35
WP300	φ100	φ120	φ150	φ300	67.5	39	21	240	6-M6	3-M8×35
WP400	φ170	φ220	φ250	φ400	95	45	25	300	6-M6	3-M10×40
WP500	φ240	φ280	φ320	φ500	110	60	25	350	6-M6	3-M12×55
WP600	φ360	φ395	φ425	φ600	170	105	40	425	6-M12	6-M12×110
WP750	φ490	φ530	φ570	φ750	170	105	40	500	6-M12	6-M12×110
WP900	φ580	φ640	φ680	φ900	170	105	40	600	6-M12	6-M16×110

仕様・性能

型式	許容クランプ力（kg）	積載量（kg）	逆爪クランプ範囲（mm）	正爪クランプ範囲（mm）
WP200	200	30	φ110-210	φ20-130
WP300	250	120	φ170-300	φ20-190
WP400	350	240	φ250-400	φ120-250
WP500	600	600	φ360-500	φ200-340
WP600	1200	1000	φ400-700	φ60-410
WP750	1400	1000	φ550-850	φ250-580
WP900	1500	1000	φ550-950	φ400-700

備考：①クランプ爪は要望に応じてカスタマイズ可能。②4爪・6爪・不規則多爪チャックも対応可。③ワークのクランプ部がチャック本体を超える場合、クランプ荷重が低下します。

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
