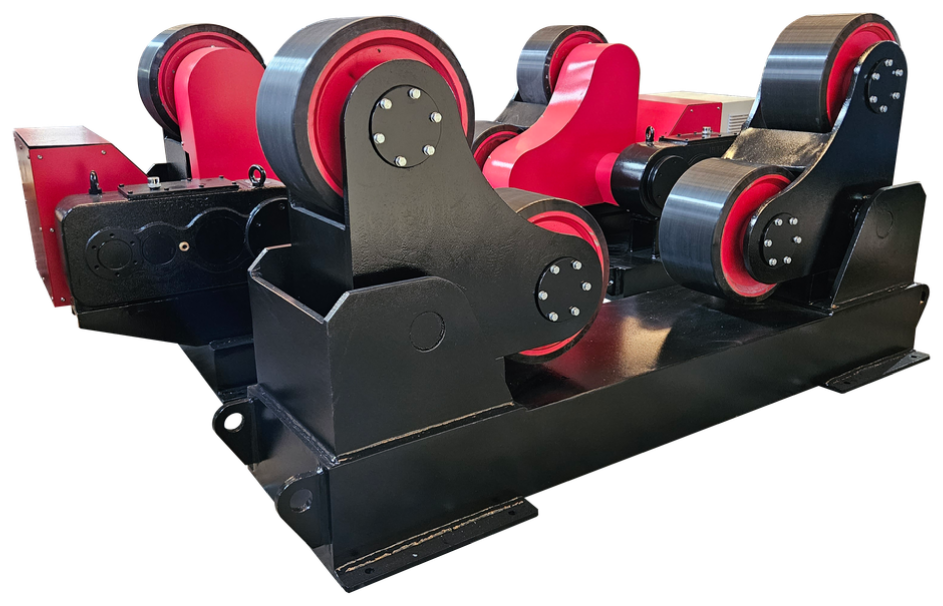

自動調芯式ターニングロール

自動調芯式ターニングロールは、適用径範囲内のあらゆる径のワークに対応し、輪間調整が不要な回転装置です。
駆動ユニットとアイドラーユニットのホイールは、片側に２つのローラーを備えています。
４つのホイールにより、安定性と安全性が向上するだけでなく、調整時間の短縮と操作の容易さを実現します。

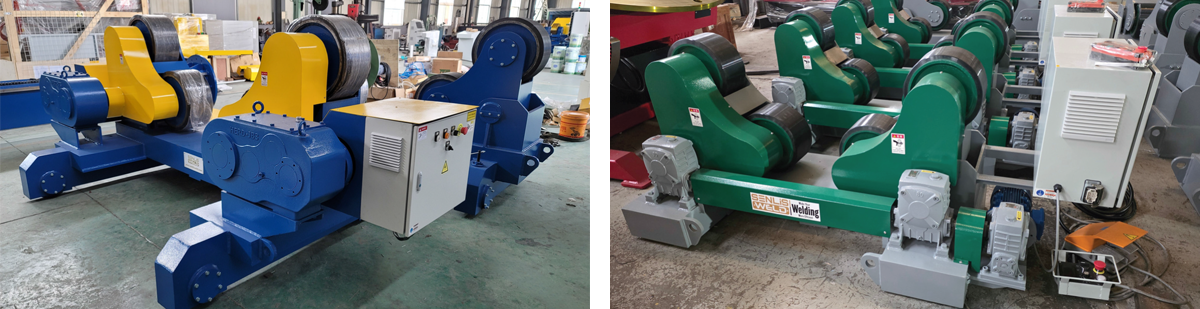

電動走行式と固定式の２タイプをご用意しており、荷重5tonから最大荷重2000ton超まで対応します。

仕様

		ワーク径		ゴムローラー		金属ローラー					外形寸法
											駆動ローラー		従動ローラー
型式	荷重 容量 （T）	最小径 （mm）	最大径 （mm）	直径 （mm）	幅 （mm）	直径 （mm）	幅 （mm）	リニア 速度 （m/h）	速度 制御	モータ 出力 （kW）	長さ （mm）	幅 （mm）	長さ （mm）	幅 （mm）	高さ （mm）
HGZ-5	5	250	2300	250	100	240	15	6-60	VFD （インバーター制御）	0.75	1500	800	1350	420	650
HGZ-10	10	320	2800	300	120	290	25			1.1	1800	830	1600	420	800
HGZ-20	20	450	3500	350	120	340	30			1.5	2180	960	1910	490	940
HGZ-30	30	450	3500	350	120	340	30			2.2	2180	960	1910	490	940
HGZ-40	40	600	4200	400	120	390	40			3	2500	1150	2170	530	1030
HGZ-60	60	750	4800	450	120	440	50			4	2780	1240	2400	590	1140
HGZ-80	80	850	5000	500	120	490	60			4	3040	1170	2670	620	1200
HGZ-100	100	1000	5500	500	120	490	70			5.5	3450	1400	2930	730	1320
HGZ-150	150	1000	6500	500	260	500	260			5.5	3950	1700	3480	900	1550
HGZ-200	200	1500	6500	600	300	600	250			7.5	4300	1800	3800	930	1700

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
