センリスウェルド社リードスクリュー式ターニングロール

センリスウェルド社溶接省人化システム

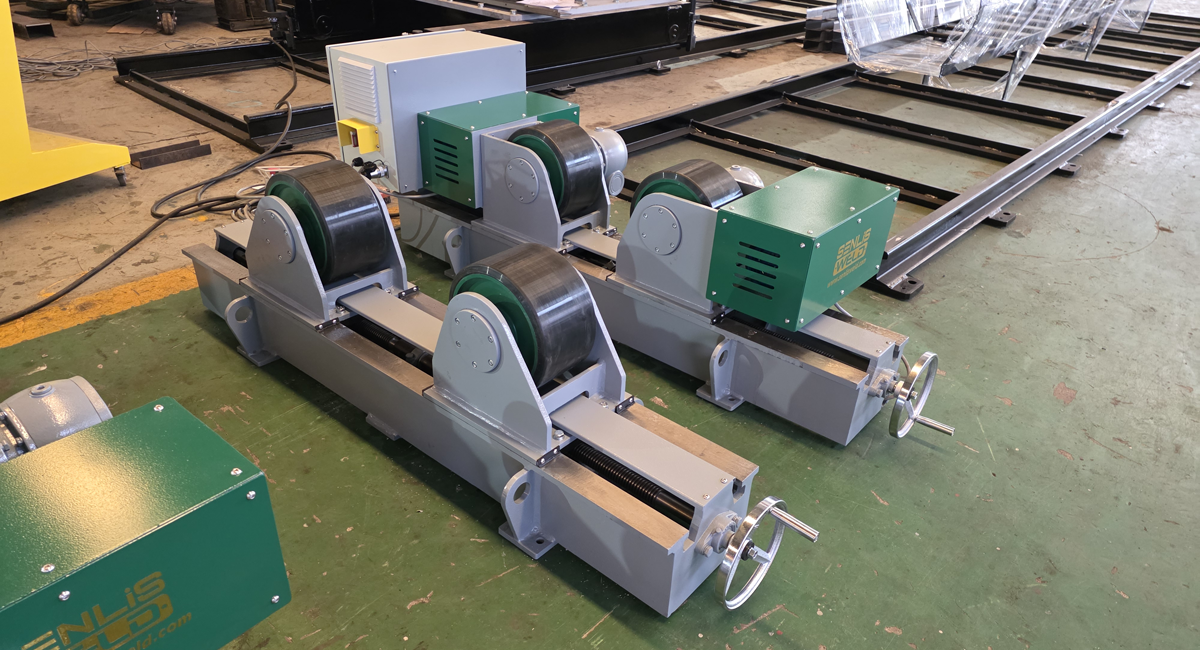

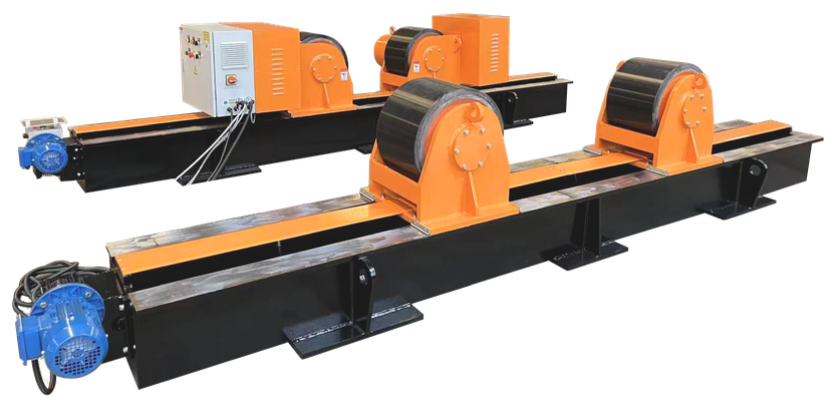

リードスクリュー式ターニングロールは、ワークの直径の違いに合わせて、ローラーの中心距離をリードスクリューを使用して調整します。
調整方式は手動ハンドル式とモーター駆動による電動式から選択できます。

		ワーク径		ゴムローラー		金属ローラー					外形寸法
		ワーク径		ゴムローラー		金属ローラー					駆動ローラー		従動ローラー
型式	荷重容量（T）	最小径（mm）	最大径（mm）	直径（mm）	幅（mm）	直径（mm）	幅（mm）	リニア速度（m/h）	速度制御	モータ出力（kW）	長さ（mm）	幅（mm）	長さ（mm）	幅（mm）	高さ（mm）	ローラー中心間距離（mm）
HGKS-2	2	200	1800	200	80	190	15	6-60	VFD （インバーター制御）	2×0.18	1500	420	1500	350	460	280-950
HGKS-5	5	250	2300	250	100	240	20			2×0.37	2200	500	2200	380	480	400-1300
HGKS-10	10	320	2800	300	120	290	25			2×0.55	2500	570	2500	400	590	460-1400
HGKS-20	20	500	3500	350	120	340	30			2×0.75	2400	620	2400	520	680	600-1800
HGKS-30	30	550	3800	350	120	340	35			2×1.1	2500	650	2500	520	700	600-1800
HGKS-40	40	600	4200	400	120	390	45			2×1.5	3000	740	3000	530	750	800-2200
HGKS-60	60	700	5000	450	120	440	60			2×2.2	3500	850	3500	650	830	900-2100

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
