センリスウェルド社 溶接省人化システム

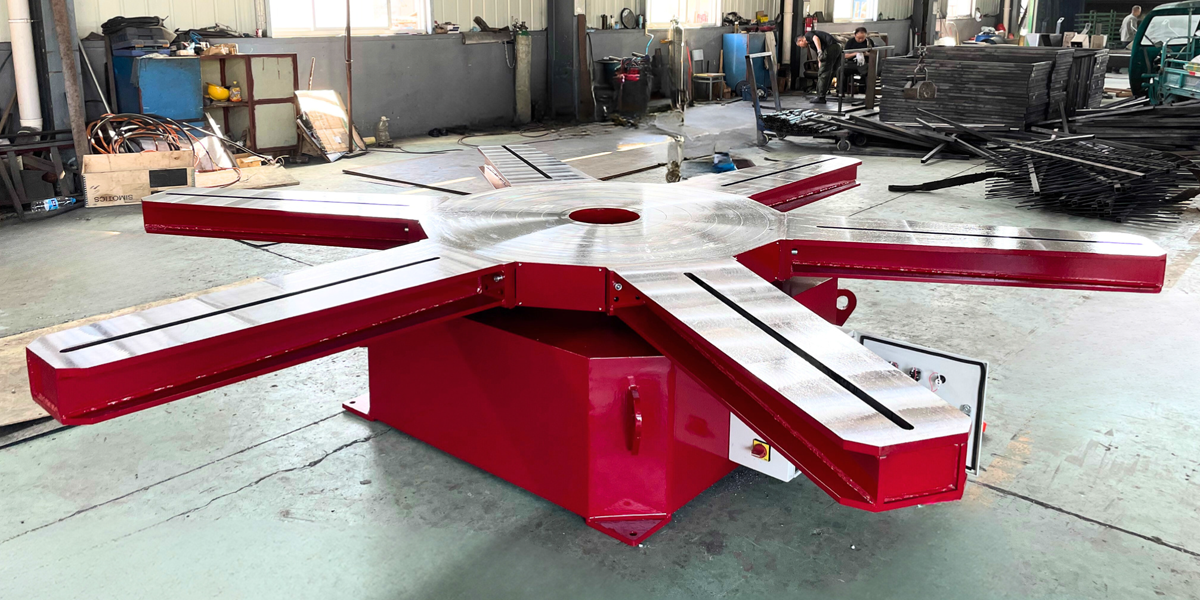

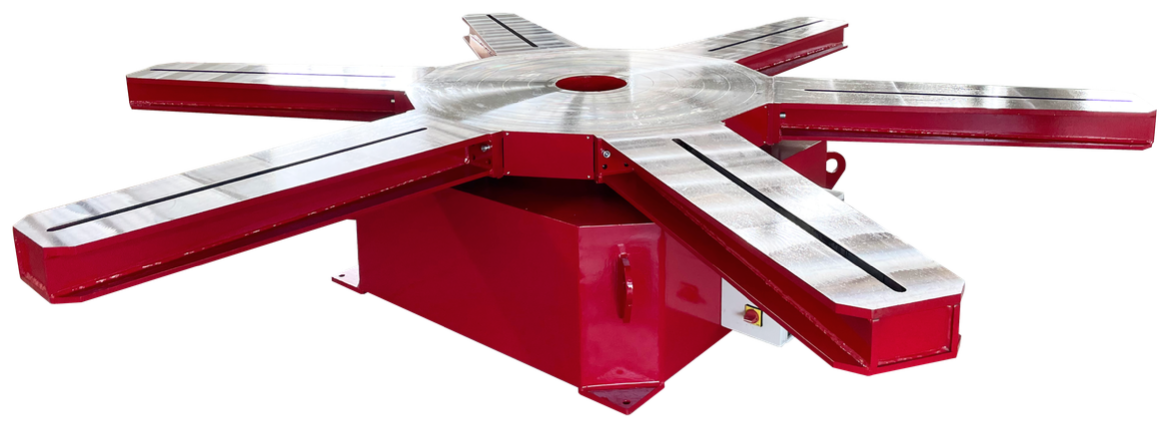

水平ターンテーブル
水平ターンテーブルは、作業台を水平方向に回転させ、必要に応じて速度を調整することができます。

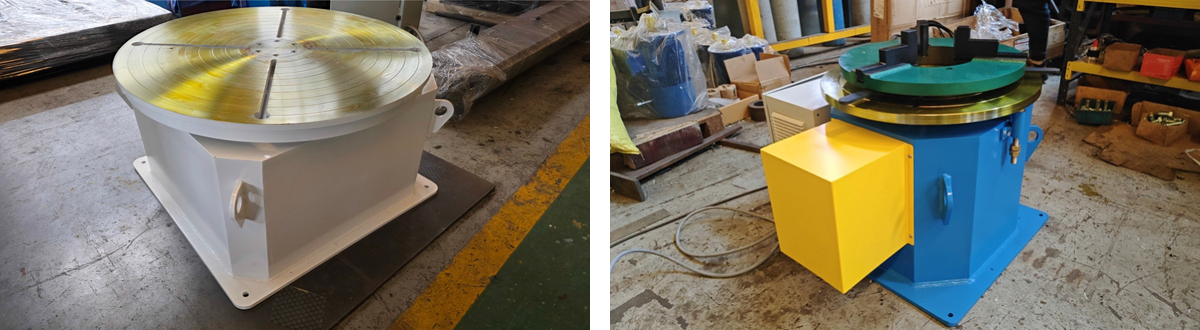

円形作業台と、カスタマイズ可能な作業台をご用意しています。
積載容量は500kgから100tonまで対応可能で、さらに大型化にも対応します。
溶接ロボットやその他の生産ニーズに合わせた、溶接の自動化も対応します。
- 水平方向の回転、必要に応じて速度調整可能
- 円形作業台/カスタマイズ作業台
- 積載容量：500kg-100ton（さらに大型化も可）
- 溶接ロボットやその他の生産ニーズに合わせて、溶接の自動化も可能
仕様
| 型式 | 最大積載荷重 （kg） |
ワークテーブル径 （mm） |
最大偏心距離 （mm） |
回転速度 （rpm） |
回転モータ出力 （kW） |
速度制御 | 電源電圧 |
|---|---|---|---|---|---|---|---|
| HB-3 | 300 | φ600 | 100 | 0.1-1 | 0.18 | VFD （インバーター 無段階制御） |
入力電圧380V |
| HB-5 | 500 | φ800 | 100 | 0.1-1 | 0.37 | ||
| HB-10 | 1000 | φ1000 | 200 | 0.05-0.5 | 0.75 | ||
| HB-20 | 2000 | φ1200 | 200 | 0.05-0.5 | 0.75 | ||
| HB-30 | 3000 | φ1400 | 200 | 0.05-0.5 | 0.75 | ||
| HB-50 | 5000 | φ1500 | 200 | 0.05-0.5 | 0.75 | ||
| HB-100 | 10000 | φ1800 | 200 | 0.05-0.5 | 1.1 | ||
| HB-200 | 20000 | φ2000 | 200 | 0.05-0.5 | 1.5 |
その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
