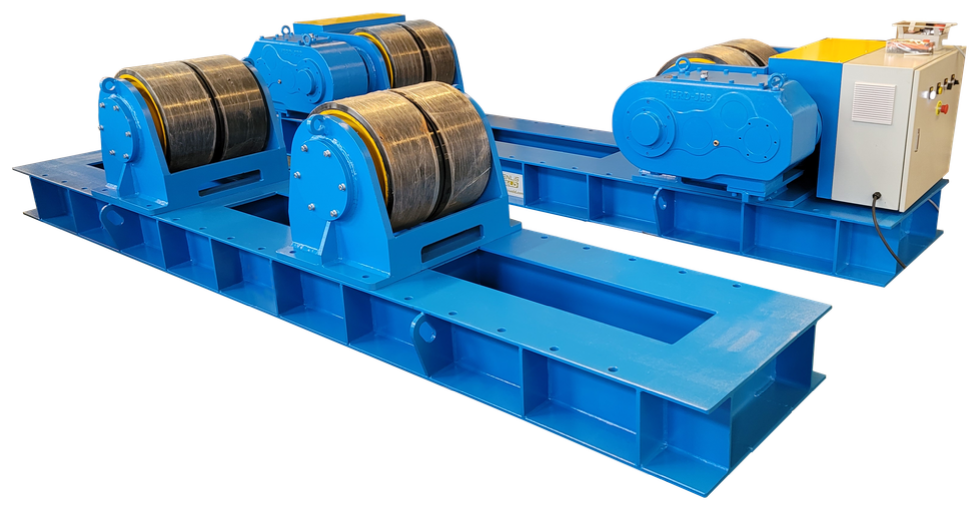

センリスウェルド社汎用型ターニングロール

センリスウェルド社溶接省人化システム

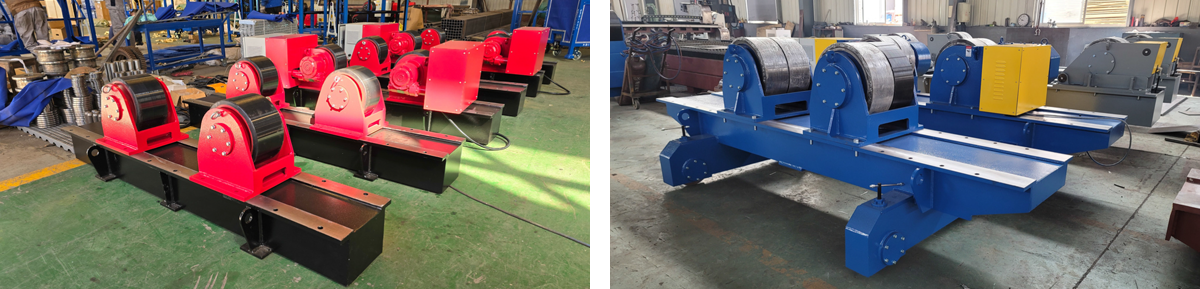

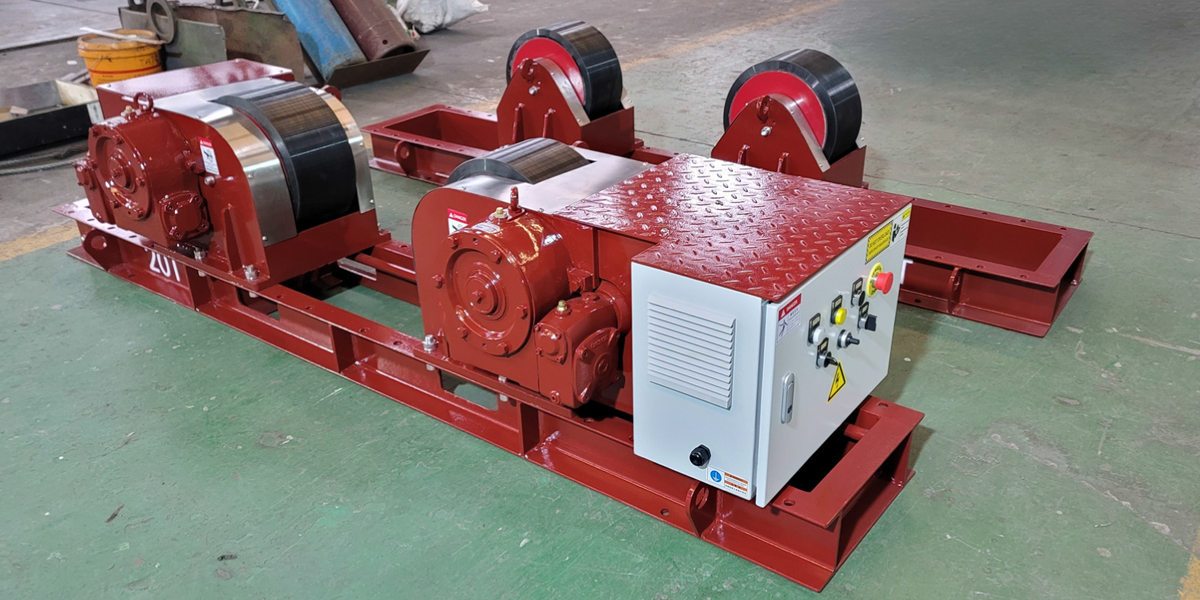

汎用型ターニングロールは、ワークの径に応じた位置にローラーを配置しボルトで固定します。
荷重2tonから最大荷重2000ton超まで、最も広く使用されている溶接ターニングロールです。
精密な位置制御や複数台の同期に、サーボモーターも使用できます。

		ワーク径		ゴムローラー		金属ローラー					外形寸法
		ワーク径		ゴムローラー		金属ローラー					駆動ローラー		従動ローラー
型式	荷重容量（T）	最小径（mm）	最大径（mm）	直径（mm）	幅（mm）	直径（mm）	幅（mm）	リニア速度（m/h）	速度制御	モータ出力（kW）	長さ（mm）	幅（mm）	長さ（mm）	幅（mm）	高さ（mm）
HGK-2	2	200	1800	200	80	190	15	6-60	VFD （インバーター制御）	2×0.18	1950	460	1460	280	350
HGK-5	5	250	2300	250	100	240	20			2×0.37	2090	500	1800	300	430
HGK-10	10	320	2800	300	120	290	25			2×0.55	2770	670	2300	400	510
HGK-20	20	500	3500	350	120	340	30			2×0.75	3150	680	2450	520	680
HGK-30	30	550	3800	350	120	340	35			2×1.1	3150	680	2450	520	680
HGK-40	40	600	4200	400	120	390	45			2×1.5	3300	710	2900	530	680
HGK-60	60	700	5000	450	120	440	60			2×2.2	4170	870	3500	650	830
HGK-80	80	700	5500	500	120	490	70			2×2.2	4370	900	3700	700	890
HGK-100	100	700	6000	500	120	490	80			2×3	4670	960	4000	760	960
HGK-160	160	1000	6000	-	-	550	260			2×4	4900	1000	4000	800	1060
HGK-200	200	1000	6000	-	-	550	260			2×4	4950	1000	4100	800	1080
HGK-250	250	1000	7500	-	-	700	260			2×5.5	6500	1000	5500	920	1100
HGK-300	300	1000	7500	-	-	700	260			2×5.5	6550	1200	5500	950	1300
HGK-400	400	1000	7500	-	-	800	300			2×5.5	6600	1280	5500	1000	1350
HGK-500	500	1000	8000	-	-	800	300			2×5.5	6850	1280	5800	1000	1350
HGK-630	630	1000	8500	-	-	850	300			2×7.5	7200	1450	6000	1260	1350
HGK-800	800	1500	9000	-	-	1000	350			2×7.5	7700	1500	6500	1260	1550

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
