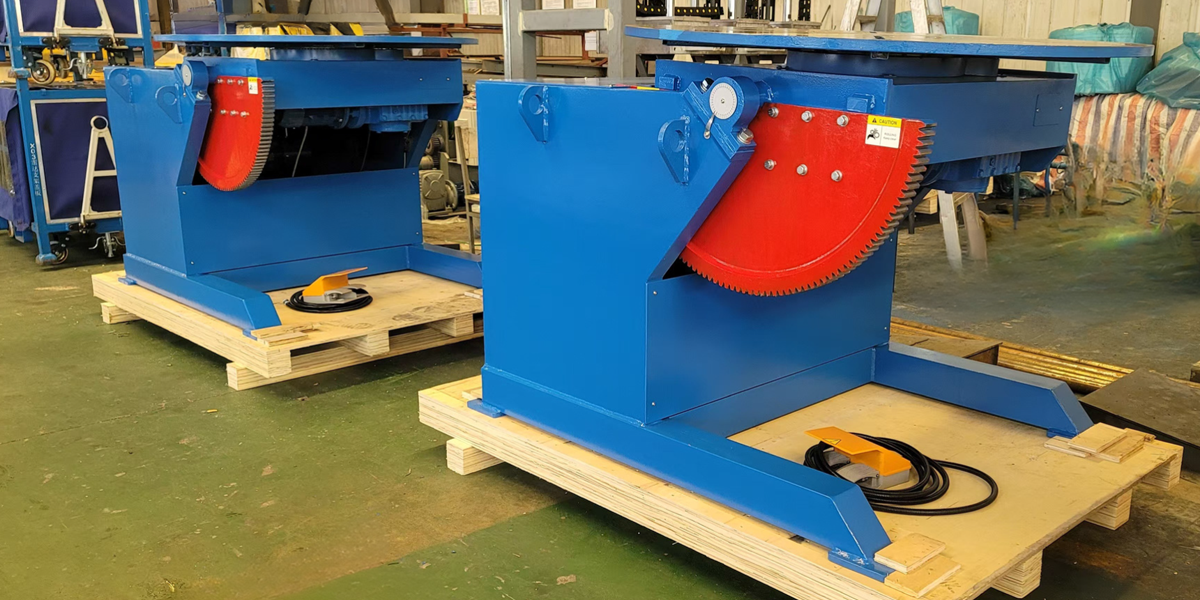

２軸溶接ポジショナー

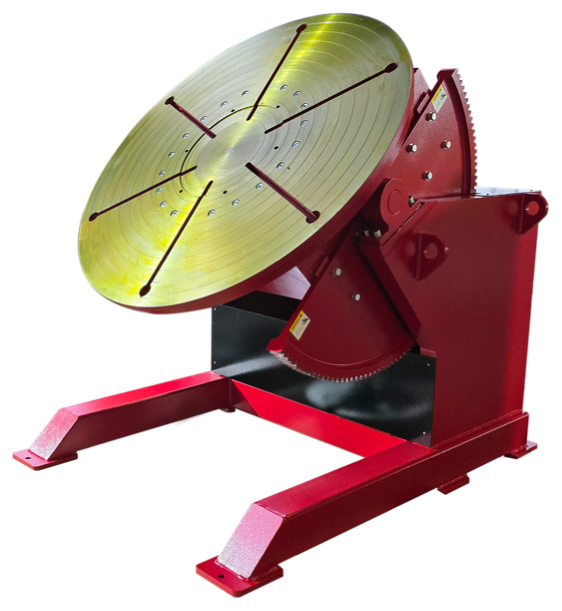

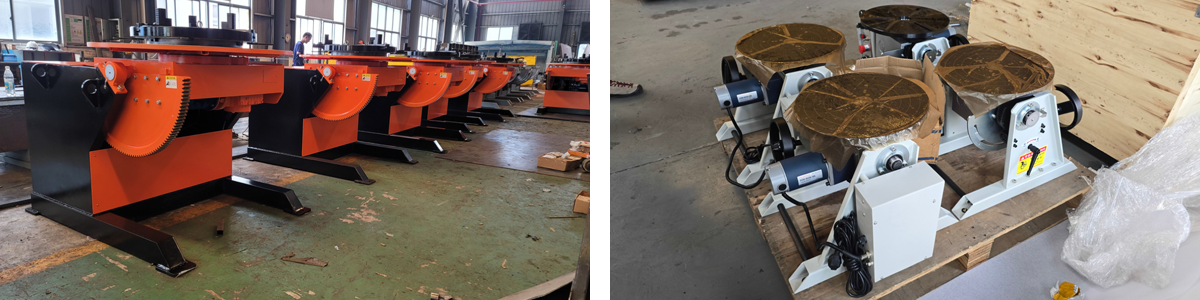

２軸溶接ポジショナーは、ワークテーブルを回転・傾斜させることで溶接姿勢や位置を調整します。
ワークは溶接チャックでテーブルに固定されます。
積載容量は100kg-50tonまで。より大きな荷重にも対応可能です。
ワークの種類・偏心量・サイズ・重量に応じた最適仕様をご提案します。

仕様

型式	荷重 容量 （kg）	回転 速度 （rpm）	傾斜 速度 （rpm）	ワークテーブル径 （mm）	最大 偏心 距離 （mm）	最大 重心 距離 （mm）	ワークテーブル傾斜角度（°）	回転 モータ 出力 （kW）	傾斜 モータ 出力 （kW）	90°時の旋回直径 （mm）	速度 制御	操作 方式	傾斜 中心 高さ （mm）	外形寸法
														長さ （mm）	幅 （mm）	高さ （mm）	電源 電圧
HBJ-1.5	150	0-5	手動	φ350	100	150	0-90	0.09	-	≦600	VFD （インバーター制御）	有線リモコン＋フットペダル（無線リモコン オプション）	210	440	350	255	入力 電圧 110V-
HBJ-3	300	0.1-1	1	φ600	100	150	0-90	0.18	0.18	≦1000			565	900	700	620
HBJ-6	600	0.1-1	1	φ1000	150	200	0-90	0.37	0.75	≦1200			700	1000	850	850
HBJ-10	1000	0.1-1	1	φ1200	150	200	0-120	0.75	0.75	≦1500			900	1400	1065	1140
HBJ-20	2000	0.1-1	0.3	φ1300	150	250	0-120	0.75	1.5	≦1500			900	1400	1065	1140
HBJ-30	3000	0.05-0.5	0.2	φ1400	200	300	0-120	1.5	1.5	≦1600			1100	1650	1360	1380
HBJ-50	5000	0.05-0.5	0.2	φ1500	200	400	0-120	2.2	2	≦1800			1290	2140	1485	1390
HBJ-80	8000	0.05-0.5	0.2	φ2000	200	400	0-120	2.2	3	≦2200			1100	2280	1500	1430
HBJ-100	10000	0.05-0.5	0.2	φ2000	200	400	0-120	3	4	≦2500			1650	2400	1920	1800
HBJ-150	15000	0.05-0.5	0.14	φ2000	200	400	0-120	3	5.5	≦3400			2150	2900	2500	2030
HBJ-200	20000	0.05-0.5	0.1	φ2500	200	630	0-120	4	7.5	≦3400			受注設計
HBJ-300	30000	0.04-0.4	0.1	φ3000	200	630	0-120	7.5	11	≦4200			受注設計
HBJ-500	50000	0.04-0.4	0.1	φ4000	200	800	0-120	11	18.5	≦5700			受注設計

※ ワークテーブル・回転速度・装置寸法・PLC制御は要望に応じてカスタマイズ可能。最大積載100tonまで対応可能。

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
