ラング社 クランピングシステム
マクロ４グリップ クランピングシステム
丸材も「フォーム・クロージャ―」でスタンピング可能に（ラング特許技術）
ラング社のスタンピング技術とクランピングシステムは、５軸加工に求められる効率と高い保持力を実現することで、常にユーザーからの高い評価をいただいて業界をリードしてきました。
マクロ４グリップは、スタンピング技術をさらに幅広い用途に適用できるようになりました。すでにお持ちのマクログリップ スタンピングユニットと組み合わせる「フォーム・クロージャー」のクランピング技術で、丸材加工が可能です。

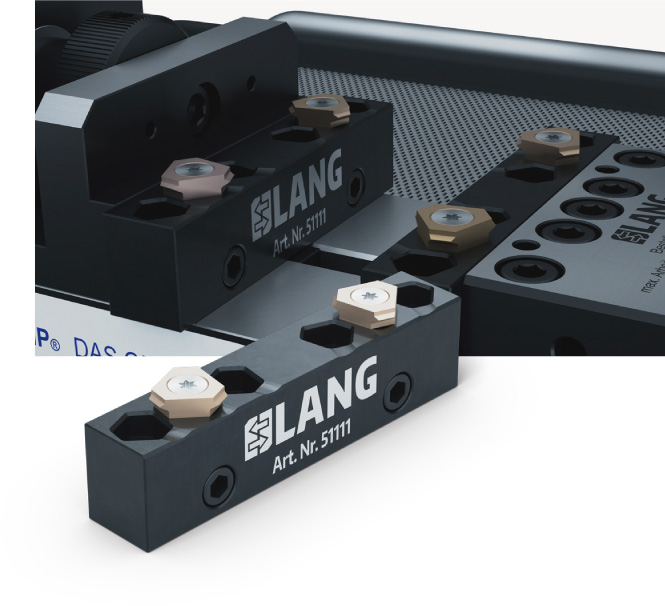

マクロ４グリップ はスタンピングユニット用に個別に配置されており、４個のインサートを持つ口金１組は、全てのマクログリップシリーズに対応しています。これまで販売してきた全ての77シリーズ、125シリーズでご使用いただけます。
口金は、マクログリップと同じくわずか３mmの掴み代と４つのくぼみでワークを保持します。これにより実績のある「フォーム・クロージャー」のクランピング技術をこれまでと同様に実現しています。マクロ４グリップのクランプ範囲はΦ36mm〜Φ300mmで、ラング社"プレシポイント コレットチャック"からのシームレスな移行が可能です。
| 製品番号 | 数量 |
|---|---|
| 51111 | １組 |
※４個のスタンピングインサートを含みます。
| 製品番号 | 数量 |
|---|---|
| 51111-40 | ４個／セット |
| マクログリップ77用 | 注文番号 57708-20 口金幅 52 mm |
注文番号 57711-20 口金幅 77 mm |
数量 |
|---|---|---|---|
| 48085-46 / -77 | Ø 36 – 60 mm | Ø 54 – 80 mm | １組 |
| 48120-46 / -77 | Ø 36 – 85 mm | Ø 54 – 115 mm | |
| 48160-77 | Ø 36 – 115 mm | Ø 54 – 115 mm | |
| 48200 -77 | Ø 36 – 115 mm | Ø 54 – 115 mm |
※すべてのマクロ４グリップ クランピング口金は旧タイプでもお使いいただけます。
| マクログリップ125用 | 注文番号 52515-20 口金幅 90 mm |
注文番号 52530-20 口金幅 128 mm |
数量 |
|---|---|---|---|
| 48155-77 / -125 | Ø 115 – 130 mm | – | １組 |
| 48205-77 / -125 | Ø 115 – 180 mm | Ø 180 – 200 mm | |
| 48255-125 | Ø 115 – 180 mm | Ø 180 – 245 mm | |
| 48305-125 | Ø 115 – 180 mm | Ø 180 – 290 mm | |
| 48355-125 | Ø 115 – 180 mm | Ø 180 – 300 mm |
その他、オプション・アクセサリがあります。
詳しくは愛知産業までお問い合わせください。
