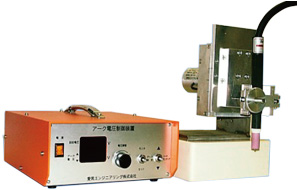

アーク電圧調節装置 AVC2.1
![アーク電圧調節装置 AVC2.1](../../img/products/pic_AS_-AVC-21_L.jpg)
アーク溶接時にトーチと母材間のアーク電圧を一定に制御します。
- 溶接トーチの電極と母材間のアーク電圧を測定し、制御装置の設定電圧との差が一定範囲内になるようにスライドに取付けたトーチを上下することで、アーク電圧を一定に保ちます。
- アーク長(電極先端と母材間の距離)を一定に保つことで、溶接品質の安定化を実現します。(アーク検出範囲 TIG溶接:5.0V-30.0V/プラズマ溶接、切断:360V まで対応)
- 用途:自動TIG溶接、自動プラズマ溶接・切断、TIG溶接ロボット
仕 様
標準装置仕様 | |
---|---|
機種名 | アーク電圧調整装置 |
形 式 | AVC-MODEL-2.1 |
定格入力 | 電圧、容量:単相 AC100V ± 10V, 110W / 周波数:50/60Hz |
設定アーク電圧 | 5.0-30.0V(TIG 溶接時) |
アーク検出範囲 | 2.0-30.0V(TIG 溶接時) |
最大感度 | ± 0.1V |
溶接機最大無負荷電圧 | 150V |
追従速度 | 14mm/秒 ※ヘッドの組み合わせにより変わることがあります。 |
最大使用可能周波数 | 5Hz(Duty 50%) |
溶接電流 | 50A 以上 |
外径寸法 | 230 × 271 × 100mm(突起部除く) |
質 量 | 3.2kg |
