リブルディダイメトリクス マルチプロセス溶接システム
- 愛知産業 TOP
- 製品一覧
- リブルディダイメトリクス社
- 製品
- クランプ式ヘッド

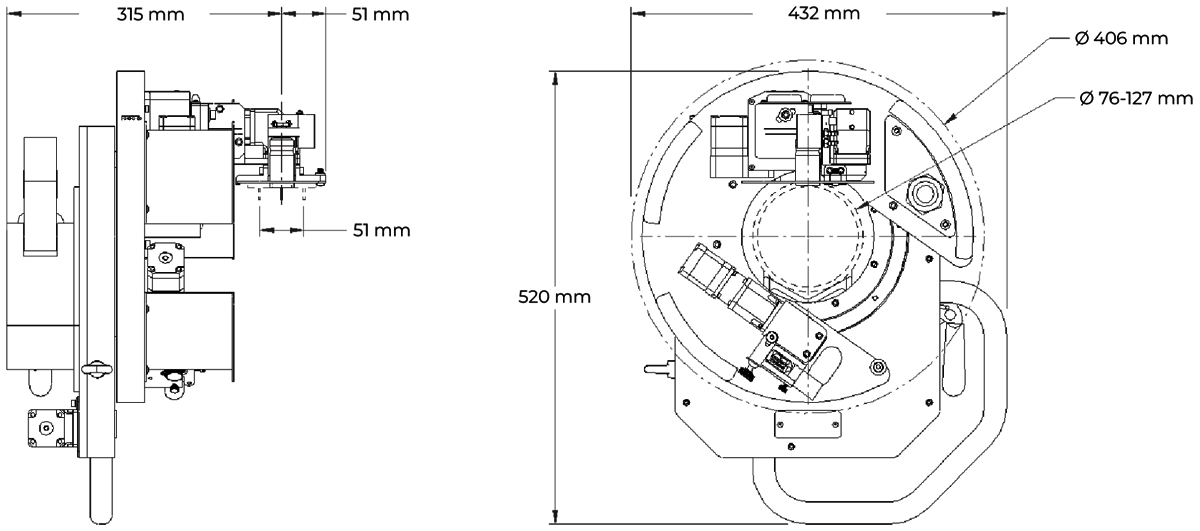

Ｃヘッド クランプ式ヘッド
- 自動溶接線倣いによる高い生産性の実現
- 対応径：89 - 127mm
- 溶接線倣い
- 連続多パス溶接
- フル機能MIG・MAG
- 素早いセットアップとレールレスのための自動調心クランプ
仕 様
- OD溶接範囲：89 〜 127mm
- ケーブル長：10.7m
- ワイヤ径範囲：0.76 〜 1.32mm
- 最大送り（回転）速度：3.0rpm
- 最大ワイヤ送り速度：9.4m/min
- 最大ウィービング速度：2.5m/min
- 近接（ラジアル）速度：1.3m/min
- 重量：28kg（ケーブルなし）
- 手動トーチ（前/後）調整：±15°
標準機能
- 水冷式、300A GMAW、FCAW トーチ
- 市販品消耗品
- 拡張動作温度：-20 〜 50℃
- ワイヤドラム用の空気圧プッシュプルワイヤアシストサポート
- 手間のかからないメンテナンス - キャリブレーションは不要
Ｊヘッド クランプ式ヘッド
- レール不要な小さなクリアランス向けパイプヘッド
- 対応径：38 〜 170mm
- リモート溶接可能
- レールまたはレール不要
- 小さなラジアルクリアランス向け
- 軽量かつポータブルなサイズ
- 現場で実証済みの予熱パイプ対応
- フル機能
仕 様
- ラジアルクリアランス：38mm、トラック付き 44mm
- 軸方向クリアランス：ウィービングが完全に収縮した状態で 213.4mm、ウィービングが完全に伸長した状態で 241.3mm
- AVC軸動作範囲：32mm
- ウィービング幅：18mm
- 軸送り速度：0.1 〜 20 IPM
- ワイヤ送り速度：1 〜 75 IPM
- 電極径：2.4mm
- ワイヤ径：0.8mm
標準機能
- 水冷式 、200A使用率100%トーチ
- サーボ制御の AVC、送り、ワイヤ フィード、およびウィービング
- ダイレクト ドライブ送りとトップ ローディング電極により、すばやく簡単にセットアップできます
- 透明シールド カップを備えた最先端のガス供給により、優れたアーク視認性とガス カバレッジを実現
- 調整可能な前／後トーチ角度
- 水平および垂直調整ワイヤエントリ
- キャリー ケース付き
オプション
- すみ肉溶接アタッチメント
- 前後それぞれにカメラ搭載可能
M-250B クランプ式ヘッド
- パイプ同士の溶接をコンパクトに
- パイプに直接クランプ、レール不要
- 強固な自動調心クランプ
- 再現性のある素早いパイプ径調整（20 〜 74mm）
- ワイヤリール搭載可能
- フル機能TIG
仕 様
| オンボードワイヤーフィード | オフボードワイヤーフィード | |
|---|---|---|
| パイプOD（Ａ） | Ø 20 - 76mm | Ø 20 - 76mm |
| 回転軌跡（Ｂ） | 343mm | 305mm |
| 基準トーチ位置（Ｃ） | 140mm | 140mm |
| 幅（Ｄ） | 196mm | 196mm |
| 最大回転速度 | 1.6rpm | 1.6rpm |
| 重量（ケーブル含まず） | 5.4kg | 4.5kg |
| 重量（ケーブル含む） | 13kg | 13kg |
- 最大ワイヤ送り速度：2.54m/min
- ワイヤ径範囲：0.8 〜 1.2mm
- 標準 4"（2lbs）スプールを備えたオンボードまたはオフボードのワイヤフィーダー
- アーク電圧制御（AVC）ストローク：19mm
- トーチウィービング幅：19mm
- 水冷式、200A使用率100%
- 手動トーチ傾斜角度（前/後）：±15°
- 手動トーチ 傾斜角度（右/左）：-30°/+90°
- 手動上下、左右のワイヤーマニピュレータ
- ケーブル長：10.7m
M-401／M-601 クランプ式ヘッド
- 多用途な開先＆すみ肉溶接向け
- パイプに直接クランプ、レール不要
- 強固な自動調心クランプ
- 再現性のある素早いパイプ径調整
- 数秒ですみ肉から開先への切り替え可能
- 設定可能なAVC及びウィービング方向
仕 様
| M-401 | M-601 | |
|---|---|---|
| パイプOD（Ａ） | 33 - 114mm | 73 - 168mm |
| 回転軌跡（Ｂ） | Ø337mm | Ø394mm |
| 基準トーチ位置（Ｃ） | 191mm | 191mm |
| 幅（Ｄ） | 225mm | 225mm |
| ハウジングまでの距離（Ｅ） | 203mm | 233mm |
| ハンドルまでの距離（Ｆ） | 259mm | 287mm |
| クランプまでの距離（Ｇ） | 144mm | 182mm |
| 最大回転速度 | 1.1rpm | 0.8rpm |
| 重量（ケーブル含まず） | 13kg | 19kg |
| 重量（ケーブル含む） | 28kg | 34kg |
- 最大ワイヤ送り速度：2.54m/min
- ワイヤ径範囲：0.8 〜 1.1mm
- オンボードワイヤフィーダーと標準 4"（2lbs）スプール
- 電動軸動作範囲：19mm、位置制御
- 電動ラジアル動作範囲：25mm、位置制御
- 水冷式、200 A使用率100％
- 手動トーチ傾斜角度（前/後）：±15°
- 手動トーチ傾斜角度（右/左）調整：-30°/+120°
- 手動上下、左/右のワイヤマニピュレーター
- ケーブル長：10.7m
詳しくは愛知産業までお問い合わせください。
