クライマックス社 ポータブル加工機

内径クランプ式 フランジフェイサー(フランジ面加工機) FF IDシリーズ

内径クランプ式 フランジフェイサー(フランジ面加工機) FF7200
  • 幅広いクランプ対応径
    配管フランジの25-3050mmまでのクランプ径に対応が可能。
  • 多機能
    面加工、中ぐり加工のどちらかまたは両方が可能な機種、面加工、中ぐり加工、開先加工、座ぐり加工、端面加工のすべて可能な機種を揃えています。
  • 迅速な段取り
    加工対象のフランジがコンパクトな場合は、重機を使用せず段取りが可能です。 またFF5000以上の機種は、マウントやチャックを用い、面加工する本体に固定することができます。

仕 様

型式 対応フランジ加工径 内径クランプ径 駆動源
FF3000 38.1 - 304.8mm 38.1 - 171.5mm エアー
FF4000 76.2 - 482.6mm 76.2 - 317.5mm エアー
FF5000 127 - 609.6mm 88.9 - 457.2mm エアー
FF5300 114.8 - 1016mm 114.8 - 909.3mm エアー
FF6300 299.7 - 1524mm 299.7 - 1460.5mm エアー・油圧
FF7200
762 - 1828.8mm 762 - 1828.8mm エアー・油圧
FF8200 1143 - 3048mm 1143 - 3048mm エアー・油圧
CM6200 1765.3 - 4800.6mm 2004.1 - 4500.9mm 油圧

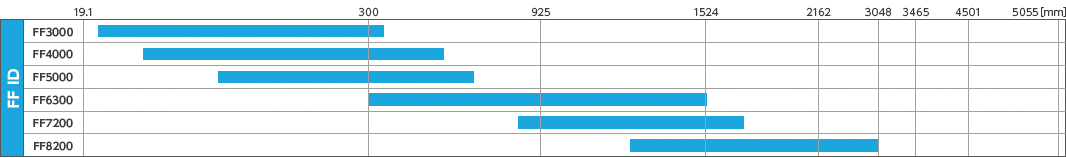

フランジ加工範囲(mm)

フランジ加工範囲

その他、オプション・アクセサリーがあります。
詳しくは愛知産業までお問い合わせください。
