magswitch産業ロボット用マグネットグリッパー

Mシリーズ

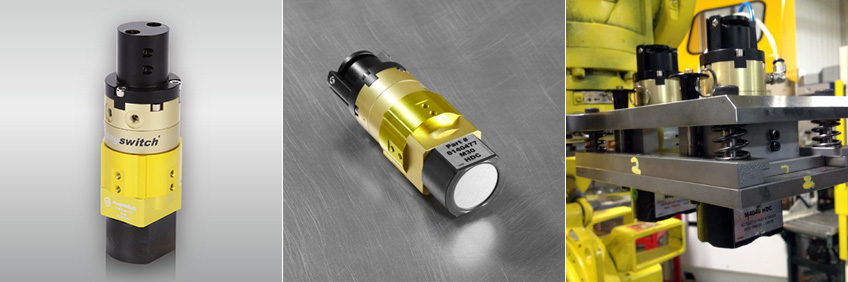

Mシリーズ・マグネットグリッパー
  • マグスイッチ社のマグネットグリッパーシリーズの基本形です。
  • フラットな吸着面のある対象物の保持に最適です。
  • 限られた吸着面でも強力に保持します。
  • コンパクトで、軽量。取付、取外しも容易です。
  • 従来の油圧や圧縮エアによるグリッパーに比べ、大幅なランニングコストの削減が図れます。
  • メンテナンスコストも、大幅に低減・削減ができます。

仕 様

商品番号 商品名 安全保持力(kg) 推奨ワーク板厚(mm) 重量(kg)
8140440 M15 6.2 3.0 0.1
8140485 M20 8.0 3.1 0.2
8140477 M30 15.5 3.5 0.4
8140389 M40 42.3 9.5 1.4
8140343 M50 68.2 12.7 2.1
8140170 M70 110.9 12.7 5.2
8140171 M110 404.5 38.1 26.2

注記:

安全保持力:ワーク50ミリ板厚、SS400材質、表面粗度63ミクロンの試験値による最大保持力から安全係数4:1を考慮した保持力です。ワーク板厚により安全保持力は変わりますので、メーカー仕様書を参照願います。

動画の紹介

1. Picking & Place M, AR Series

2. Picking & Place M, AR Series 2

3. Pick & Place M4040 Model
