フロニウス社 溶接システム

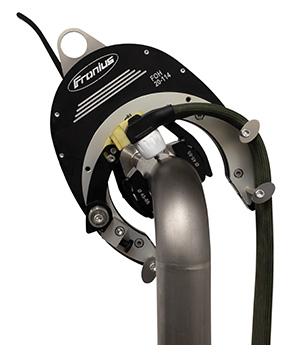

円周溶接ヘッド FOHシリーズ

炭素鋼、ステンレス鋼、チタン、インコネル、アルミその他材料の(外径10〜168mm(0.39〜6.6.1 in)パイプ・チューブを溶接する自動TIG円周溶接に対応するオープン溶接ヘッド。
適用分野:エネルギー分野、バイオ科学分野、食品産業、造船、航空宇宙産業等

円周溶接ヘッド FOHシリーズ

特長

  • FOH溶接ヘッド、最大2セットまでの減速ヒンジ付き
    (溶接ヘッドの種類により異なります)
  • 一体型サーボモーター
  • 溶接終了後電極の自動原点復帰
  • どの位置からでも溶接スタート可能
  • 駆動モータに過負荷がかかった時は自動駆動停止
  • 異なる管径にも簡単に対応できる無段階調節可能なクランプ/芯出しシステム
  • 電極距離を一定に保持する機械式追従機構付

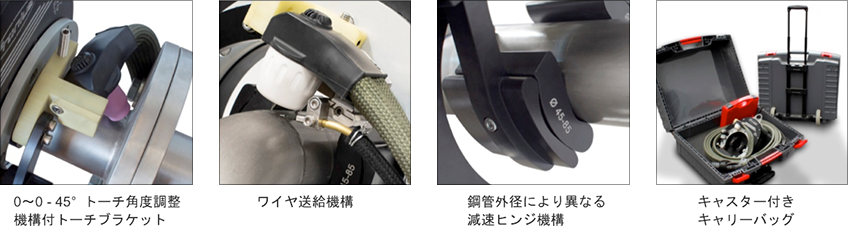

  • 0〜45°の無段階トーチ角度調整機構付トーチブラケット
  • 電極の手動サイド調節
  • 固定できる回転式トーチホルダー
  • プラグ付ホースパック集合ケーブル6m(236.22 in)
  • 絶縁トーチボディで高い使用率の溶接トーチ
  • 溶接ビードの酸化防止保護機構付
  • 消耗部品の交換に時間がかからない溶接トーチの設計
  • キャスター付きキャリーバッグ

仕 様

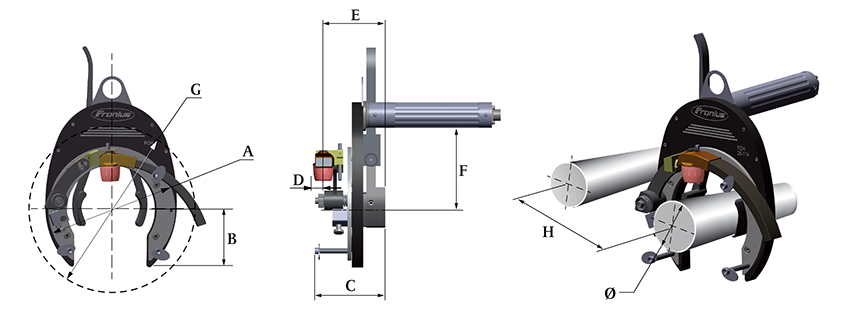

円周溶接ヘッド FOHシリーズ仕様説明図
パイプ・チューブ溶接ヘッド
商品番号 管外径
最大G 正味重量
(ホースパックを含まない)
FOH 10-40 10〜40 mm
(0.39〜1.57 inch)

90mm 40 mm
(1.57 inch)
81mm 7 mm
(0.28 inch)
96 mm
(3.78 inch)
66 mm
(2.56 inch)
120 mm
(4.72 inch)
1,87 kg
(4.12 lbs)
FOH 10-76 10〜76 mm
(0.39〜2.99 inch)
142mm 64 mm
(2.52 inch)
81mm 10 mm
(0.39 inch)
96 mm
(3.78 inch)
90 mm
(3.54 inch)
230 mm
(9.06 inch)
2,39 kg
(5.27 lbs)
FOH 20-114 20〜114 mm
(0.79〜4.49 inch)
200mm 90 mm
(3.54 inch)
81mm 10 mm
(0.39 inch)
96 mm
(3.78 inch)
130 mm
(5.12 inch)
260 mm
(10.24 inch)
3,97 kg
(8.75 lbs)
FOH 40-168 40〜168 mm
(1.57〜6.14 inch)
300mm 134 mm
(5.28 inch)
81mm 10 mm
(0.39 inch)
96 mm
(3.78 inch)
185 mm
(7.28 inch)
400 mm
(15.75 inch)
6,96 kg
(15.34 lbs)
溶接トーチ
商品番号 使用率 使用電極径 冷却方式 ホースパック正味重量
TTGO* 2.4/3.2 mm
(0.09/0.13 inch)
空冷 1,9 kg
(4.19 lbs)
TTWO DC 100% 200A
AC 100% 140A
2.4/3.2 mm
(0.09/0.13 inch)
水冷 1,9 kg
(4.19 lbs)
オプション
円周溶接用トーチTTGO F++/5m(196.85 in)(FOH 10 – 40のみ) 2軸(X−Y)ワイヤ位置調節機構
円周溶接用トーチTTWO 2000 F++/5m(196.85 in) ワイヤ送給機構
消耗部品ボックスTTWO 2000 F++ 溶接ヘッド吊り下げ用スプリングバランサー
延長用ホースパックFCH / FOH、10m(393.70 in) 円周溶接システムコントローラーFPA 3020/3030
外付けワイヤフィーダーKD 4000 D-11
