フロニウス社 溶接システム

円周溶接ヘッド FCHシリーズ

外径3〜114mm(0.12〜4.49 in)、板厚3.5mm(0.14 in)までのステンレス鋼、チタン、インコネル、アルミ、その他材料の薄肉管を溶接する自動TIG円周溶接に対応するクローズド溶接ヘッド。
適用分野:マイクロエレクトロニクス分野、バイオ科学分野、食品産業、精密機器設備産業、航空宇宙産業等

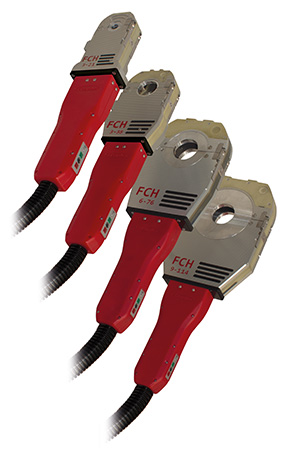

円周溶接ヘッド FCHシリーズ

特長

  • ホースパック集合8mケーブル&ホース付FCH溶接ヘッド
  • 高性能水冷構造による高い使用率を実現
  • 一体型サーボモーター
  • 溶接終了後電極の自動原点復帰
  • どの位置からでも溶接スタート可能
  • 駆動モータに過負荷がかかった時は自動駆動停止
  • スペースが限られた場所でも使用可能なコンパクト設計
  • 溶接ビードの酸化を防止するガスチャンバー方式溶接ヘッド
  • パイプチューブの芯出しと固定が簡単に可能とするクランプシステム
  • コレットの交換作業は数秒で終了
  • 一体型制御プッシュボタンで高い利便性を実現
  • 溶接終了後電極はクランプ開閉位置へ自動戻り
  • キャスター付きキャリーバッグ

仕 様

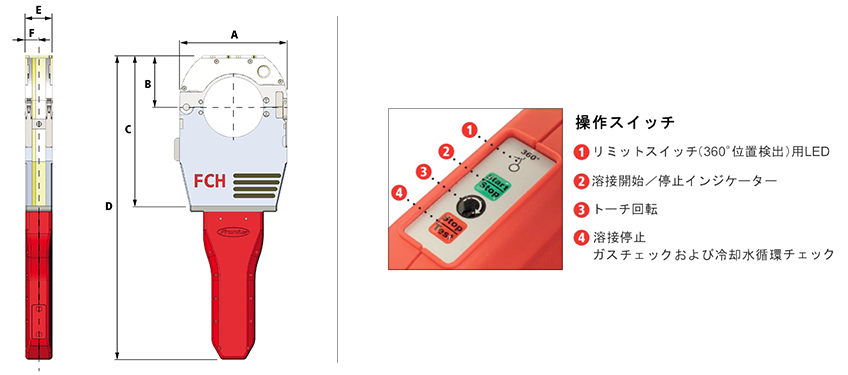

円周溶接ヘッド FOHシリーズ仕様説明図・操作スイッチの図
商品番号 管外径

電極位置
電極径 正味重量
(ホース巻を含む)
FCH 3-21 3〜21 mm
(0.12〜0.83 in)

70 mm
(2.76 in)
36,5 mm
(1.44 in)
143 mm
(5.63 in)
358 mm
(14.09 in)
35 mm
(1.38 in)
17,5 mm
(0,69 in)
1,6 / 2,4 mm
(0,06 / 0,09 in)
5,89 kg
(12.99 lbs)
FCH 3-38 3〜28 mm
(0.12〜1.10 in)
102 mm
(4.02 in)
51 mm
(2.08 in)
174 mm
(6.85 in)
389 mm
(15.31 in)
35 mm
(1.38 in)
17,5 mm
(0,69 in)
6,45 kg
(14.22 lbs)
FCH 6-76 6〜76 mm
(0.24〜2.99 in)
160 mm
(6.30 in)
77 mm
(3.03 in)
224 mm
(8.82 in)
453 mm
(17.83 in)
40 mm
(1.57 in)
20 mm
(0.79 in)
11,93 kg
(26.30 lbs)
FCH 9-114 9〜114 mm
(0.35〜4.49 in)
200 mm
(7,87)
97 mm
(3.82 in)
264 mm
(10.39 in)
493 mm
(19.40 in)
40 mm
(1.57 in)
20 mm
(0.79 in)
13,66 kg
(30.12 lbs)
オプション
異なる管径に対応するコレットモジュール 無段階調節可能な電極ホルダー
カスタマイズされたコレットモジュール 延長用ホースパック集合ケーブル、FCH/FOH、10m(393.70 in)
電極取り付け/取り外し用ホルダー 円周用システムコントローラー FPA 3020/3030
